ضعف آنتن‌دهی و قطعی مکرر مکالمات یا اینترنت، ناشی از مسدود شدن امواج رادیویی (RF) توسط مصالح ساختمانی مدرن یا فاصله زیاد از دکل‌های BTS است. راه‌حل‌های ساده و نرم‌افزاری تنها در شرایط مرزی کارساز هستند؛ اما برای درمان قطعی و پایدار افت فرکانس در آپارتمان‌ها، زیرزمین‌ها و سوله‌ها، نیاز به طراحی و محاسبات فنی مهندسی با استفاده از سیستم‌های اکتیو ریپیتر و بوسترهای چندباند فرکانسی مخابراتی است.
۱. کالبدشکافی علمی افت سیگنال موبایل در سازه‌ها
امواج الکترومغناطیسی که تلفن‌های همراه برای تبادل اطلاعات از آن‌ها بهره می‌برند، در محدوده فرکانس‌های رادیویی (RF) بین ۷۰۰ مگاهرتز تا ۳۵۰۰ مگاهرتز (در شبکه‌های 4G و 5G) نوسان می‌کنند. این امواج در مسیر حرکت خود از دکل فرستنده (BTS) تا آنتن داخلی گوشی، با موانع فیزیکی متعددی برخورد دارند. هر برخورد منجر به پدیده‌ای فنی به نام "تضعیف مسیر" (Path Loss) و "فیدینگ چندمسیره" (Multi-path Fading) می‌شود.

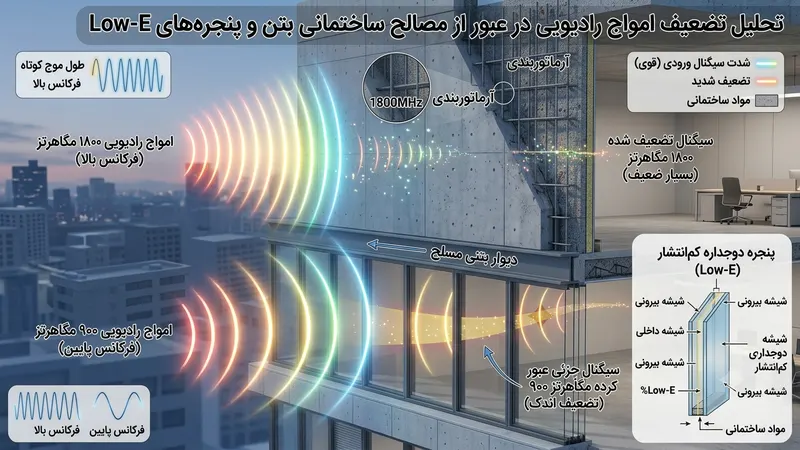

بسیاری از کاربران گمان می‌کنند قطعی تماس به دلیل ضعف سخت‌افزاری گوشی آن‌هاست؛ اما در واقعیت، مصالح ساختمانی مدرن نظیر بتن مسلح، دیوارهای پیش‌ساخته، عایق‌های حرارتی فویل‌دار و شیشه‌های دوجداره با پوشش فلزی کم‌گسیل (Low-E)، مانند یک "قفس فارادی" عمل می‌کنند. شیشه‌های مدرن دوجداره می‌توانند تا ۳۰ دسی‌بل (dB) از قدرت موج ورودی را کاهش دهند که این رقم به معنای کاهش ۱۰۰۰ برابری توان امواج مخابراتی است. توان سیگنال موبایل با واحد dBm (دسی‌بل‌میلی‌وات) سنجیده می‌شود. بازه استاندارد عملکرد رادیویی بین ۵۰- dBm (سیگنال فوق‌العاده قوی) تا ۱۱۰- dBm (نقطه مرگ سیگنال و قطع تماس) متغیر است.
۲. عوامل محیطی و توپوگرافی موثر بر فرکانس‌های رادیویی
علاوه بر ساختار داخلی سازه‌ها، عوامل ژئومورفولوژیک و موقعیت استقرار ساختمان نسبت به فرستنده‌ها سهم بسزایی در نوسان امواج دارند. پستی و بلندی‌های زمین، تراکم درختان با شاخ و برگ‌های متراکم (که به علت داشتن رطوبت آب امواج فرکانس بالا را به شدت جذب می‌کنند) و پدیده سایه رادیویی ناشی از برج‌های مجاور، از عوامل اصلی نابودی امواج در مناطق شهری و کوهستانی هستند.
۲.۱. فرکانس‌های رادیویی اپراتورها در ایران
اپراتورهای همراه اول، ایرانسل و رایتل در ایران از باندهای فرکانسی متفاوتی استفاده می‌کنند. باند ۸ (۹۰۰ مگاهرتز) عمدتاً برای سرویس نسل دوم (2G) و مکالمات پایه در فواصل طولانی کاربرد دارد. باندهای فرکانسی بالاتر مانند باند ۳ (۱۸۰۰ مگاهرتز) و باند ۱ (۲۱۰۰ مگاهرتز) برای انتقال داده‌های پرسرعت نسل سوم و چهارم (3G/4G LTE) اختصاص یافته‌اند. فرکانس‌های بالاتر، پهنای باند و سرعت انتقال بیشتری ارائه می‌دهند، اما به شدت در برابر عبور از دیوارهای بتنی آسیب‌پذیر هستند و برد کمتری دارند. اینجاست که مهندسی مخابرات برای غلبه بر این محدودیت فیزیکی وارد عمل می‌شود.
۳. راهکارهای نرم‌افزاری و بررسی افسانه استیکرهای آنتن
پیش از ورود به بحث راهکارهای سخت‌افزاری پایدار، مرور چند ترفند نرم‌افزاری خالی از لطف نیست. فعال‌سازی قابلیت VoWiFi (تماس بر بستر وای‌فای) در گوشی‌های هوشمند نوین، به شما اجازه می‌دهد تا در صورت اتصال به یک مودم پهن‌باند خانگی، تماس‌های صوتی خود را بدون تکیه بر شبکه BTS تلفن همراه برقرار کنید. تغییر دستی شبکه از 4G به 2G/3G در تنظیمات گوشی نیز ترفند دیگری است؛ چرا که امواج فرکانس پایین نسل‌های گذشته قدرت نفوذ بیشتری دارند و ممکن است مکالمه شما را در شرایط اضطراری متصل نگه دارند.
با این حال، شایعاتی مانند استفاده از استیکرهای تقویت آنتن چسبی پشت باتری یا برنامه‌های جادویی افزایش آنتن‌دهی کاملاً رد شده و فاقد پایه علمی هستند. یک برچسب فلزی پسیو و بدون منبع تغذیه، هرگز نمی‌تواند گین (Gain) سیگنال دریافتی را افزایش دهد. برای حل بنیادی افت توان فرکانسی در سازه‌ها، محاسبات فنی و نصب ابزارهای اکتیو مخابراتی گریزناپذیر است.

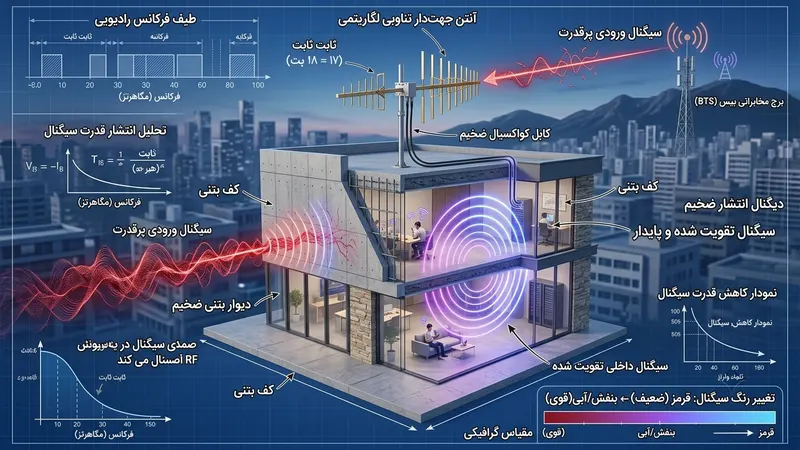

۴. معماری مهندسی سیستم‌های تقویتکننده سیگنال (ریپیترها)
یک سیستم مهندسی استاندارد برای بازیابی و توزیع فرکانس رادیویی در نقاط کور، از سه بخش اصلی و اکتیو تشکیل شده است:
- آنتن گیرنده خارجی (Donor Antenna): معمولاً از نوع جهتی با گین بالا (نظیر آنتن لگاریتمیک یا یاگی) است که در بالاترین نقطه ساختمان نصب شده و به سمت نزدیک‌ترین دکل مخابراتی هم‌راستا می‌شود تا ضعیف‌ترین فرکانس‌های رادیویی معلق در فضا را با حداقل نویز جذب کند.
- دستگاه بوستر یا ریپیتر مرکزی (Amplication Unit): مغز متفکر سیستم که سیگنال آنالوگ ضعیف را از کابل دریافت کرده، نویزگیری فاز رادیویی را انجام داده و دامنه فرکانس‌های مجاز (Uplink/Downlink) را از طریق مدارهای پردازشی خود تقویت می‌کند.

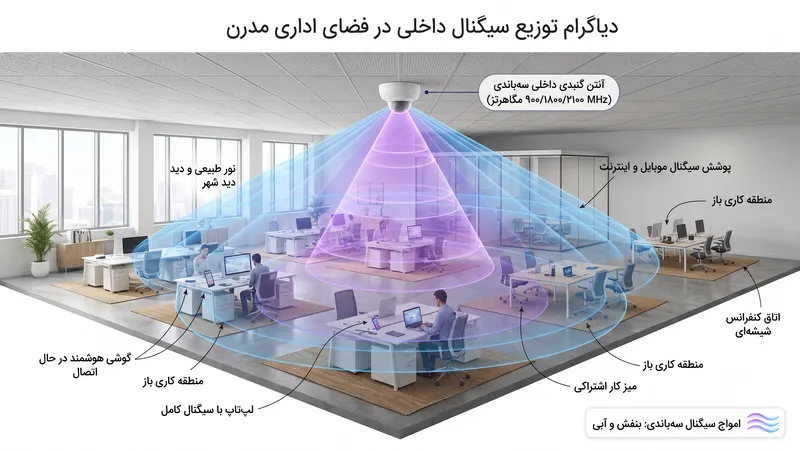

- آنتن توزیع‌کننده داخلی (Service Antenna): از نوع قارچی (سقفی) یا پنلی (دیواری) است که امواج تقویت شده را به صورت یکنواخت در فضای داخلی ساختمان منتشر می‌سازد.
یکی از ظریف‌ترین بخش‌ها در مهندسی این سیستم، ممانعت از ایجاد "پدیده خودنوسانی" (Oscillation) یا فیدبک رادیویی است؛ حالتی شبیه به نزدیک کردن میکروفون به بلندگو. اگر ایزولاسیون فیزیکی و فاصله مناسب بین آنتن خارجی و آنتن داخلی رعایت نشود، فرکانس‌های خروجی مجدداً توسط آنتن ورودی جذب شده و سیستم دچار اختلال و خاموشی خودکار تحت مدار محافظ (ALC) می‌شود. همچنین استفاده از کابل‌های ۵۰ اهم مخابراتی کم‌افت مانند LMR-300 به جای کابل‌های ۷۵ اهم تلویزیونی، به دلیل تطبیق امپدانس کامل، نرخ خطای بیتی (BER) را به صفر نزدیک می‌کند.
اگر به دنبال یک راهکار ماندگار و تست‌شده با تضمین عدم تداخل فرکانسی بر روی دکل‌های منطقه هستید، استفاده از گزینههای استاندارد صنعتی مخابراتی ضروری است. برای آشنایی با مشخصات فنی دقیق‌تر و ارزیابی سیستم‌های متناسب با وسعت و شرایط سازه خود، می‌توانید به صفحه تخصصی تجهیزات تقویت آنتن موبایل مراجعه نموده و راهکار بومی فضای خود را انتخاب کنید.
۵. تفاوت‌های کلیدی تقویت‌کننده‌های تک‌باند، دوباند و سه‌باند
ریپیترها بر اساس تعداد باندهای فرکانسی همزمانی که پشتیبانی می‌کنند، دسته‌بندی می‌شوند. انتخاب مدل مناسب، رابطه مستقیمی با کاربری سازه و نیازهای مخابراتی منطقه دارد:
- دستگاه‌های تک‌باند (Single-Band): معمولاً فرکانس ۹۰۰ مگاهرتز را تقویت می‌کنند. این مدل‌ها برای نقاطی خارج از شهر، کارگاه‌های صنعتی دورافتاده یا باغ‌ویلاها که تنها نیاز به پایداری تماس صوتی ساده (2G) دارند، اقتصادی‌ترین انتخاب به شمار می‌روند.
- دستگاه‌های دوباند (Dual-Band): فرکانس‌های ۹۰۰ و ۱۸۰۰ مگاهرتز را همزمان پوشش می‌دهند. این پیکربندی برای محیط‌های نیمه‌شهری ایده‌آل است تا علاوه بر مکالمه بدون قطعی، پوشش دیتای نسل‌های ۳ و ۴ اینترنت موبایل نیز در محیط‌های محدود داخلی برقرار شود.
- دستگاه‌های سه‌باند (Tri-Band): توانایی پردازش و گین‌دهی به سه فرکانس کلیدی ۹۰۰، ۱۸۰۰ و ۲۱۰۰ مگاهرتز به صورت مجزا را دارا هستند. این رده با تکیه بر پهنای باند عریض، برای آپارتمان‌های لوکس داخل شهر، دفاتر اداری شلوغ و زیرزمین‌های تجاری پرتردد مناسب است تا ثبات مطلق مکالمه صوتی و حداکثر پهنای باند دانلود اینترنت 4G LTE و شبکه 5G را تضمین نماید.
بزرگ‌ترین اشتباه در هنگام نصب ریپیترهای مخابراتی، اولویت دادن به قیمت ارزان و خرید دستگاه‌های فاقد استاندارد خودکار (ALC/AGC) است. سیستم‌های متفرقه علاوه بر تولید فرکانس‌های کاذب که به سرعت دکل‌های فرستنده اپراتورها را دچار تداخل شدید کرده و پیگرد قانونی دارند، طول عمر بسیار کوتاهی به دلیل نوسانات حرارتی بورد مرکزی خود دارند.
| شاخص فنی | شرایط با فرکانس استاندارد | پیامدهای افت سیگنال | نقش بهینه‌سازی ریپیتر اکتیو |
|---|---|---|---|
| کیفیت مکالمه و دیتا | بدون قطعی و نرخ خطای صفر | تاخیر بالا و قطع شدن مکرر مکالمات | تثبیت امواج در بازه رادیویی مطمئن دسی‌بل |
| طول عمر باتری گوشی | مصرف کاملاً استاندارد و روان | افزایش چشمگیر مصرف به علت تلاش مکرر گوشی جهت جستجوی فرستنده | کاهش بار فرستندگی گوشی و خنک ماندن پردازنده تلفن همراه |
| پایداری پینگ و جیتر اینترنت | پایین و پایدار در بازی‌ها و تماس‌ها | افزایش پینگ به بالای ۳۰۰ میلی‌ثانیه و لود نشدن دیتای وب‌سایت‌ها | کاهش پکت لاست (Packet Loss) به کمتر از ۱ درصد در پهنای باند داخلی |
| تشعشعات رادیویی مضر (SAR) | حداقل توان تشعشعی در مجاورت مغز | افزایش خودکار توان ارسال آنتن گوشی به حداکثر حالت رادیویی | محدود کردن گسیل تشعشعی گوشی به پایین‌ترین سطح ایمن جهانی |
نتیجه‌گیری و جمع‌بندی نهایی
- پایداری سیگنال موبایل یک نیاز اساسی رادیویی است که بدون در نظر گرفتن نقشه سازه و میزان تضعیف مصالح قابل پیاده‌سازی اصولی نیست.
- بوسترهای غیراستاندارد به دلیل عدم هماهنگی با شبکه دکل‌ها، فرکانس‌های مزاحمی مخابره می‌کنند که آسیب جدی به ایستگاه‌های مخابراتی محلی وارد خواهد کرد.
- طراحی شبکه‌های ریپیتر چندباند مخابراتی توسط تیم مهندسی متنت بر پایه اندازه‌گیری‌های واقعی با دستگاه‌های تستر فرکانس (Spectrum Analyzer) اجرا شده و راه‌حل دائمی قطعی سیگنال را ارائه می‌دهد.
پرسش‌های متداول کاربران
آیا سیستم‌های تقویت سیگنال موبایل سرطان‌زا یا خطرناک هستند؟
خیر؛ در واقع برعکس است. هنگامی که سیگنال ضعیف است، گوشی هوشمند شما با حداکثر توان خروجی رادیویی خود (حدود ۲ وات) سیگنال ارسال می‌کند تا خود را به دکل برساند که این تشعشع بالا برای مغز زیان‌بار است. نصب یک ریپیتر استاندارد باعث می‌شود سیگنال داخل خانه پایدار شود و در نتیجه گوشی شما با کمترین توان تشعشعی ممکن (کمتر از ۰.۰۵ وات) بدون ایجاد گرما و تشعشع خطرناک کار کند.
چرا با وجود نصب آنتن تقویتی، گاهی مکالمه به خوبی برقرار شده اما سرعت اینترنت همچنان پایین است؟
سرعت دیتای موبایل (4G/LTE) به پهنای باند فرکانسی بالاتری نیاز دارد. اگر ریپیتر نصب شده از نوع تک‌باند ۹۰۰ مگاهرتز (GSM) باشد، فقط فرکانس‌های اختصاصی مکالمه صوتی را تقویت کرده و تأثیری بر فرکانس‌های ۱۸۰۰ و ۲۱۰۰ مگاهرتز که حامل دیتای پرسرعت هستند نخواهد گذاشت. برای افزایش سرعت دیتا، نیاز به نصب پکیجهای دوباند یا سه‌باند مخابراتی است.
آیا کابل تلویزیون معمولی برای استفاده در این تجهیزات مناسب است؟
به هیچ وجه؛ کابل‌های تلویزیونی (RG6 معمولی) دارای امپدانس ۷۵ اهم هستند، در حالی که تمام تجهیزات مخابراتی موبایل بر پایه امپدانس ۵۰ اهم طراحی شده‌اند. این تفاوت مقاومت باعث بروز پدیده بازگشت موج (VSWR بالا) شده و نه تنها بخش زیادی از موج دریافتی را به صورت گرما تلف می‌کند، بلکه به سرعت به مدار خروجی دستگاه فرستنده نیز آسیب می‌رساند.
سیستم تقویتکننده برای یک آپارتمان مسکونی شهری چقدر فضا نیاز دارد؟
تجهیزات این سیستم بسیار کم‌حجم هستند. آنتن خارجی به صورت یک ماژول باریک عمودی روی پشت‌بام مستقر می‌شود، دستگاه اصلی ابعادی کوچک در حد یک مودم خانگی دارد که در جایی پنهان (مثلا بالای کمد یا داخل باکس توزیع) نصب می‌گردد و آنتن توزیع داخلی نیز به سادگی به صورت سقفی یا دیواری قرار می‌گیرد که با یک سیم‌کشی توکار کاملاً مخفی خواهد ماند.
برای انتخاب تقویتکننده مناسب نیازی به خرید فوری ندارید!
فقط کافیست متراژ تقریبی و موقعیت حدودی ساختمان خود را برای ما ارسال کنید تا کارشناسان فنی متنت، بهترین گزینههای تضمینی را به شما معرفی کنند.
