تقویت آنتن موبایل در برج‌ها، ساختمان‌های بلند و پاساژهای تجاری
افت سیگنال در طبقات مرتفع (اثر پینگ‌پنگ) و نقاط کور پارکینگ‌های طبقاتی، مانع ارتباطات تجاری شماست. با پیاده‌سازی سیستم‌های توزیع آنتن (DAS) و ریپیترهای قدرتمند صنعتی، پوشش پایدار شبکه موبایل و اینترنت را در تمام نقاط مجتمع خود تامین کنید.
استاندارد شبکه‌های مخابراتی
چرا برج‌ها و مجتمع‌های تجاری با مشکل آنتن‌دهی مواجه می‌شوند؟
معماری مدرن و ارتفاع سازه‌های بلند، چالش‌های پیچیده‌ای برای نفوذ سیگنال‌های رادیویی ایجاد می‌کنند که راهکارهای خانگی قادر به حل آن‌ها نیستند.
اثر پینگ‌پنگ در طبقات بالا
در ارتفاع بالا، گوشی شما همزمان با چند دکل (BTS) ارتباط می‌گیرد و جابجایی مداوم بین دکل‌ها باعث قطعی مکرر تماس در پنت‌هاوس و طبقات فوقانی می‌شود.
نقاط کور در پارکینگ‌ها
دیوارهای حائل بتنی بسیار ضخیم، آرماتوربندی متراکم و قرارگیری در طبقات منفی (زیرزمین)، عملاً مانع ورود هرگونه موج الکترومغناطیسی مخابراتی می‌گردند.
قطعی دستگاه‌های کارتخوان (POS)
در مجتمع‌های تجاری و پاساژها، افت سرعت اینترنت و ناپایداری سیگنال، باعث اختلال مستقیم در تراکنش‌های مالی فروشگاه‌ها و نارضایتی مشتریان می‌شود.
متریال‌های بازتابنده در نما
استفاده گسترده از شیشه‌های دوجداره با پوشش Low-E و سازه‌های فلزی در نمای ساختمان‌ها، به عنوان یک سپر فرکانسی عمل کرده و سیگنال را دفع می‌کنند.
ترافیک سنگین کاربران (Capacity)
در ساعات پیک کاری پاساژها و برج‌های اداری، تجهیزات ضعیف ظرفیت پردازش صدها کاربر همزمان را ندارند و شبکه دچار افت شدید کیفیت (Congestion) می‌شود.
دستگاه‌های غیراستاندارد و نویز
نصب تجهیزات ارزان‌قیمت بدون رعایت استانداردهای رادیویی، باعث ایجاد نویز شدید روی دکل‌های منطقه شده و معمولاً توسط سازمان تنظیم مقررات جمع‌آوری می‌گردند.
مهندسی پوشش سیگنال با تجهیزات پرتوان صنعتی
برای پروژه‌های سازمانی بزرگ، یک دستگاه ساده پاسخگو نیست. راهکار اصولی، نصب ریپیترهای صنعتی قدرتمند (نظیر مدل‌های ۳ تا ۵ وات کاترین) و توزیع متناسب سیگنال از طریق شبکه‌ای دقیق از اسپلیترها و آنتن‌های داخلی در تمامی طبقات است.
کنترل هوشمند توان (ALC & AGC)
تنظیم خودکار قدرت خروجی دستگاه برای ارائه سیگنال کاملا یکنواخت به کاربران و جلوگیری قطعی از ارسال نویزهای مخرب به دکل‌های اپراتورها.
طراحی سیستم چندباندی (Tri-Band)
پشتیبانی کامل و همزمان از باندهای فرکانسی ۹۰۰، ۱۸۰۰ و ۲۱۰۰ مگاهرتز جهت تضمین کیفیت مکالمه (VoLTE) و انتقال دیتای 4G برای همه اپراتورها.
پوشش هکتاری و مقیاس‌پذیر
امکان کابل‌کشی‌های طولانی با استفاده از کابل‌های Low-Loss و جانمایی ده‌ها آنتن فرستنده برای پوشش پیوسته طبقات منفی تا بالاترین نقطه برج.
مراحل اجرای سیستم تقویت آنتن در مجتمع‌های تجاری
بازدید و Site Survey
بررسی میدانی پروژه، اندازه‌گیری شدت سیگنال مادر (dBm) با دستگاه‌های Analyzer و یافتن بهترین نقطه دریافت سیگنال در پشت‌بام برج.
طراحی شبکه RF
شبیه‌سازی نرم‌افزاری مسیر کابل‌کشی، محاسبه دقیق افت توان در طول مسیر و جانمایی استراتژیک اسپلیترها و آنتن‌های Panel/Ceiling در طبقات.
اجرا و کابل‌کشی استاندارد
پیاده‌سازی دقیق تجهیزات صنعتی با بهره‌گیری از کابل‌های فرکانس بالای فوم هلیاکس (Heliax) جهت به حداقل رساندن افت مقاومت و نشتی سیگنال.
کالیبراسیون و تست پایداری
راه‌اندازی سیستم، تنظیم دقیق بهره‌ی مدارهای دستگاه (Gain)، انجام تست بار ترافیکی و تحویل نهایی شبکه بدون هیچ‌گونه نقطه کور.
تجهیزات صنعتی پیشنهادی برای برج‌ها و پروژه‌های سنگین
دستگاه‌های قدرتمند زیر بر اساس استانداردهای روز مخابراتی، به صورت اختصاصی جهت پوشش متراژهای بالا و ساختارهای چندطبقه طراحی شده‌اند.
دستگاه تقویت آنتن موبایل صنعتی ۲ وات (۳ باند فول) | پوشش تضمینی + 4G
مناسب برای: سوله‌ها، کارگاه‌ها، انبارها و سالن‌های تولیدی تا ۳۰۰۰ متر
دستگاه تقویت آنتن موبایل مدل C353 برند Kathrein هوشمند 3 وات
مناسب برای: شرکت‌های بزرگ، برج‌های اداری چند طبقه، مجتمع‌های تجاری
دستگاه تقویت آنتن موبایل صنعتی ۵ وات (جایگزین مدل ۳ وات) - قدرت ۹۵dB
مناسب برای: تونل‌ها، کارخانجات و برج‌های ۲۰+ طبقه (شبکه DAS)
کدام ریپیتر برای مجموعه شما مناسب است؟
بر اساس متراژ و نوع کاربری، دستگاه ایده‌آل خود را برای راه‌اندازی شبکه بررسی کنید.
سوله‌ها و کارگاه‌های متوسط
محیط‌های یکپارچه و فضاهای تولیدی تا سقف ۳۰۰۰ متر مربع
پیشنهاد: دستگاه صنعتی ۲ واتبرجهای اداری و تجاری
شرکت‌های بزرگ، مجتمع‌های چند طبقه و نیاز به کنترل تداخل
پیشنهاد: کاترین هوشمند ۳ واتپروژههای عظیم و شبکه‌های DAS
تونل‌ها، معادن، کارخانجات وسیع و برج‌های مرتفع بالای ۲۰ طبقه
پیشنهاد: صنعتی ۵ وات (۹۵dB)مقایسه فنی تجهیزات صنعتی
| مدل | پوشش تقریبی | ویژگی برجسته مدار | مناسب برای |
|---|---|---|---|
| دستگاه صنعتی ۲ وات (سه باند) | تا ۳,۰۰۰ متر مربع | تامین اینترنت 4G و تماس پایدار | سوله‌ها و کارگاه‌های یکپارچه |
| دستگاه کاترین ۳ وات (C353) | تا ۵,۰۰۰ متر مربع | مدار کنترل هوشمند ALC/AGC | برج‌های اداری و مجتمع‌های تجاری |
| دستگاه صنعتی ۵ وات (۹۵dB) | ده‌ها هزار متر (پوشش هکتاری) | توان خروجی بسیار بالا در زیرساخت DAS | برج‌های ۲۰+ طبقه، تونل‌ها و معادن |

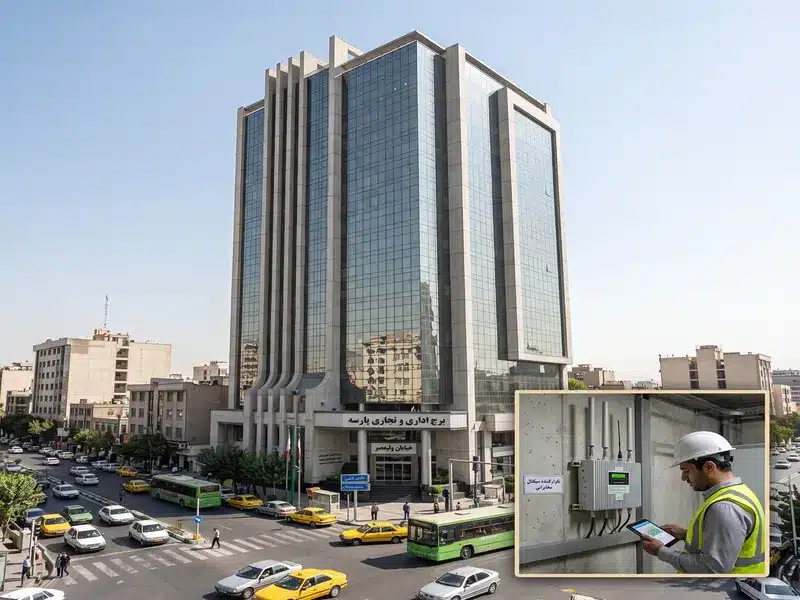

تامین شبکه پایدار در برج تجاری-اداری ۲۵ طبقه
یکی از چالش‌برانگیزترین پروژه‌ها، رفع مشکل پینگ‌پنگ فرکانسی و قطعی مداوم ارتباطات در طبقات بالایی یک برج تجاری مدرن با نمای شیشه‌ای Low-E و دیوارهای برشی قطور بود.
کلیه پروژه‌های سازمانی ما پس از تست نهایی توسط کارفرما و تایید عدم تداخل با دکل‌های BTS منطقه، به همراه ضمانت‌نامه رسمی تحویل داده می‌شوند.
راهنمای تخصصی طراحی شبکه در ساختمان‌های بلند
طراحی زیرساخت مخابراتی برای برج‌ها و مجتمع‌های تجاری بزرگ، تفاوت بنیادینی با پروژه‌های مسکونی دارد. در ارتفاعات بالا، گوشی موبایل در معرض سیگنال‌های همزمان ده‌ها دکل (BTS) قرار می‌گیرد که منجر به پدیده‌ای به نام اثر پینگ‌پنگ (Ping-Pong Effect) می‌گردد. این تداخل فرکانسی عامل اصلی قطعی تماس در پنت‌هاوس‌ها و دفاتر مدیریت در طبقات مرتفع است.
برای مهار این مشکل، تنها راهکار استاندارد استفاده از تکنولوژی DAS (Distributed Antenna System) است. در این معماری، یک آنتن گیرنده بسیار قدرتمند (یا پارابولیک) سیگنال خالص و هدفمندی را از بهترین دکل منطقه دریافت کرده و پس از تقویت توسط ریپیتر صنعتی، آن را از طریق کابل‌کشی اصولی به آنتن‌های داخلی در سراسر طبقات منتقل می‌کند.
یکی از پارامترهای حیاتی در انتخاب تجهیزات سازمانی، دارا بودن مدارهای کنترل هوشمند ALC (Automatic Level Control) و AGC (Automatic Gain Control) است. این مدارها نوسانات شدید سیگنال ورودی را متعادل کرده و مانع از ارسال نویز بازگشتی به سمت دکل‌های اپراتور (Uplink Interference) می‌شوند. دستگاه‌های فاقد این تکنولوژی، به سرعت توسط سازمان تنظیم مقررات شناسایی و مسدود می‌گردند.
علاوه بر دستگاه مرکزی، کیفیت تجهیزات پسیو (Passive Components) مانند کابل‌ها و اسپلیترها نقش تعیین‌کننده‌ای دارد. در متراژهای بالا، استفاده از کابل‌های معمولی مانند RG58 به دلیل افت شدید توان (Attenuation) کاملا اشتباه است. در پروژه‌های صنعتی، بهره‌گیری از کابل‌های Low-Loss مانند کابل‌های فوم هلیاکس 1/2 یا 7/8 اینچ الزامی است.
از سوی دیگر، پوشش پارکینگ‌های منفی و موتورخانه‌ها که با دیوارهای برشی بتنی احاطه شده‌اند، نیازمند محاسبات دقیق در جانمایی آنتن‌های فرستنده (Ceiling یا Panel) است تا سیگنال در تمامی زوایا و نقاط کور پارکینگ به خوبی توزیع شود و امنیت پرسنل و مراجعین تضمین گردد.
در نهایت، برای مجتمع‌های تجاری که تراکنش‌های مالی آن‌ها وابسته به دستگاه‌های کارتخوان سیار (POS) و اینترنت پایدار است، سرمایه‌گذاری روی دستگاه‌های ۳ باند فول (Tri-band) که توانمندی پردازش دیتای 4G و ظرفیت بالای کاربران همزمان را دارند، تصمیمی استراتژیک برای جلوگیری از خسارات تجاری محسوب می‌شود.
سوالات متداول
آیا دستگاه‌های صنعتی برای سلامتی انسان در مجتمع‌های تجاری مضر هستند؟
خیر. توان خروجی دستگاه‌های تقویت‌کننده مخابراتی حتی در مدل‌های ۵ وات، در سطح استانداردهای جهانی (WHO) و کاملاً ایمن است. در واقع، با نصب این سیستم‌ها، نیاز گوشی موبایل به جستجوی دائم برای یافتن سیگنال از بین رفته و تشعشعات مضر خودِ گوشی به شدت کاهش می‌یابد.
آیا نصب این سیستم‌ها باعث ایجاد نویز روی دکل‌های اپراتورها می‌شود؟
دستگاه‌های صنعتی استاندارد مانند برند کاترین (Kathrein) مجهز به بردهای کنترلی پیشرفته ALC و AGC هستند که سیگنال خروجی را فیلتر کرده و از ارسال هرگونه نویز بازگشتی به سمت دکل‌های همراه اول، ایرانسل و رایتل جلوگیری می‌کنند. مشکل نویز تنها در دستگاه‌های ارزان‌قیمت و تقلبی رخ می‌دهد.
برای یک برج ۳۰ طبقه به چند دستگاه مرکزی نیاز داریم؟
معمولاً برای چنین پروژه‌هایی، استفاده از یک دستگاه قدرتمند ۵ وات به عنوان سیستم مرکزی کافی است. سیگنال تقویت‌شده از طریق معماری Passive DAS (شامل اسپلیترها، کوپلرها و کابل‌های هلیاکس) به ده‌ها آنتن فرستنده در تمامی ۳۰ طبقه توزیع می‌شود تا پوشش یکنواختی ایجاد گردد.
آیا دستگاه‌های شما اینترنت 4G و LTE را نیز پشتیبانی می‌کنند؟
بله، تمامی تجهیزات صنعتی ۳ باند معرفی شده (فرکانس‌های ۹۰۰، ۱۸۰۰ و ۲۱۰۰ مگاهرتز)، علاوه بر تضمین کیفیت بالای مکالمه، توانایی انتقال پایدار دیتای 4G و LTE را برای تمامی اپراتورهای فعال در کشور دارا می‌باشند.
مشکل قطع شدن کارتخوان‌ها در طبقات منفی پاساژ حل می‌شود؟
دقیقاً. با نصب آنتن‌های فرستنده سقفی (Ceiling) در مجاورت فروشگاه‌ها و طبقات منفی، دیتای شبکه موبایل با بالاترین سرعت در دسترس قرار گرفته و اختلال و قطعی تراکنش‌های دستگاه‌های کارتخوان (POS) به طور کامل برطرف می‌شود.
آیا نصب سیستم در برج‌های مسکونی نیاز به مجوز خاصی دارد؟
اجرای سیستم توزیع آنتن (DAS) در فضای داخلی (Indoor) مجتمع‌ها نیازمند تایید هیئت مدیره ساختمان است. از نظر مخابراتی، به شرط استفاده از تجهیزات استاندارد (دارای فیلترهای کنترلی) که نویزی روی شبکه BTS ایجاد نکنند، پیاده‌سازی این سیستم بلامانع است.
زمان لازم برای طراحی و اجرای شبکه DAS چقدر است؟
زمان اجرا مستقیماً به متراژ، تعداد طبقات و پیچیدگی کابل‌کشی بستگی دارد. به طور میانگین، فاز بازدید و امکان‌سنجی ۱ تا ۲ روز، و فاز کابل‌کشی و راه‌اندازی تجهیزات برای یک برج متوسط تا بزرگ، بین یک هفته تا ده روز کاری زمان می‌برد.
چرا نباید از ریپیترهای خانگی ارزان برای شرکت‌ها و برج‌ها استفاده کرد؟
تجهیزات خانگی فاقد توان پردازشی لازم برای مدیریت ترافیک بالای کاربران هستند. همچنین این دستگاه‌ها قدرت سیگنال کافی برای جبران افت طولانی‌مدت کابل را ندارند و فقدان مدارهای هوشمند در آن‌ها باعث آسیب به شبکه مادر و قطعی مکرر سیستم در فضاهای بزرگ می‌شود.
آماده ارتقاء زیرساخت مخابراتی برج خود هستید؟
برای دریافت مشاوره تخصصی، بررسی نقشه‌های معماری ساختمان و رزرو بازدید میدانی (Site Survey) توسط مهندسین مجرب شبکه، همین حالا با ما در ارتباط باشید.
