کابل المار 200 (LMR-200) یک کابل کواکسیال ۵۰ اهم با قطر ۴.۹۵ میلی‌متر است که به دلیل بهره‌مندی از فوم پلی‌اتیلن و شیلد دولایه، افت سیگنال بسیار کمتری نسبت به کابل‌های سنتی مانند RG58 دارد. این کابل برای اتصالات زیر ۱۵ متر در مودم‌های 4G/5G، رادیوهای وایرلس و پیگتیل‌ها کاملاً ایده‌آل است. برای مسیرهای طولانی‌تر از ۱۵ متر، به دلیل تضعیف توان فرکانسی در باندهای بالاتر از ۱۸۰۰ مگاهرتز، ارتقاء به کابل المار 400 الزامی است.
فهرست مطالب
کابل المار 200 (LMR-200) چیست؟
کابل المار 200 (LMR-200) یک خط انتقال کواکسیال با امپدانس ۵۰ اهم و قطر ۴.۹۵ میلی‌متر است که توسط شرکت Times Microwave پایه‌گذاری شد. علت طراحی این کابل، جبران افت شدید سیگنال در کابل‌های انعطاف‌پذیر قدیمی و حفظ یکپارچگی سیگنال‌های RF (رادیویی) در فرکانس‌های وای فای (۲.۴ و ۵.۸ گیگاهرتز) و شبکه‌های سلولی است.
در پروژه‌های مخابراتی، وقتی قرار است آنتن خارجی مودم، دکل مخابراتی یا یک اکسس پوینت به دستگاه گیرنده متصل شود، هر متر کابل مقداری از انرژی سیگنال را به صورت گرما تلف می‌کند (Attenuation). کابل‌های سری LMR به خاطر داشتن دی‌الکتریک تزریقی فوم (Foam PE) و شیلدینگ دوگانه، این تلفات را به حداقل رسانده و بازده شیلدینگ بالغ بر ۹۰ دسی‌بل (90dB) را تضمین می‌کنند. این سطح از ایزولاسیون مانع از ورود نویز محیطی به هسته کابل می‌شود.
تحلیل ساختار داخلی و مشخصات فنی کابل رادیویی المار 200
تفاوت امپدانس در خطوط انتقال یک مسئله فیزیکی جدی است. استفاده از کابل آنتن تلویزیون (که امپدانس ۷۵ اهم دارد) به جای کابل مخابراتی ۵۰ اهم، باعث برگشت توان (SWR بالا) و سوختن ماژول رادیویی مودم یا بوستر می‌شود. المار 200 دقیقاً با استاندارد ۵۰ اهم کالیبره شده است.
قطر خارجی این کابل ۰.۱۹۵ اینچ (حدود ۴.۹۵ میلی‌متر) است و از چهار بخش مهندسی‌شده تشکیل می‌شود:
- مغزی (Inner Conductor): یک مفتول یکپارچه از جنس مس خالص (Solid BC) با قطر ۱.۱۲ میلی‌متر که وظیفه اصلی انتقال جریان فرکانس بالا (پدیده اثر پوستی یا Skin Effect) را بر عهده دارد.
- دی‌الکتریک (Dielectric): فوم پلی‌اتیلن با ضخامت ۲.۹۵ میلی‌متر. استفاده از فوم به جای پلاستیک فشرده باعث کاهش مقاومت خازنی (۲۴.۵ پیکوفاراد بر فوت) و افزایش سرعت انتشار سیگنال تا ۸۳ درصد سرعت نور می‌شود.
- شیلد دولایه (Outer Conductor & Braid): لایه اول یک نوار فویل آلومینیومی یکپارچه و لایه دوم یک بافت متراکم از مس قلع‌اندود (Tinned Copper) است. ترکیب این دو، نشت سیگنال را مسدود می‌کند.
- روکش بیرونی (Jacket): پلی‌اتیلن (PE) مشکی رنگ مقاوم در برابر اشعه UV که امکان نصب کابل در فضای باز و زیر نور خورشید را بدون ترک‌خوردگی فراهم می‌کند.

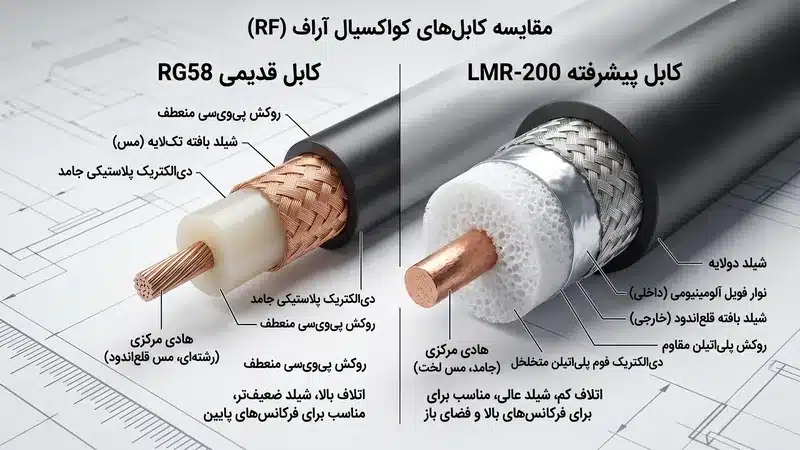

تفاوت کابل المار 200 با RG58؛ چرا RG58 منسوخ شده است؟
کابل المار 200 دقیقاً هم‌سایز کابل RG58 است اما به دلیل جایگزینی دی‌الکتریک جامد (Solid PE) با فوم تزریقی در المار 200، افت سیگنال در باندهای مخابراتی تا ۴۰ درصد کاهش می‌یابد. کابل RG58 برای فرکانس‌های بالای ۹۰۰ مگاهرتز (مثل 4G و وای‌فای) مطلقاً مردود است.
بسیاری از کاربران و نصابان غیرحرفه‌ای، به دلیل شباهت ظاهری و قطر یکسان (هر دو ۵ میلی‌متر)، کابل ارزان‌قیمت RG58 را برای مودم 4G یا تقویت آنتن موبایل استفاده می‌کنند. در سیگنال‌های ضعیف‌تر از -90dBm، کابل RG58 به دلیل افت توان شدید، تمام گین دریافتی از آنتن را نابود می‌کند.
| پارامتر فنی | کابل RG58 (منسوخ برای دیتا) | کابل المار 200 (LMR-200) | پیامد بر شبکه رادیویی |
|---|---|---|---|
| تضعیف در ۹۰۰ مگاهرتز (به ازای ۱۰ متر) | حدود ۴.۷ دسی‌بل (بحرانی) | حدود ۳.۳ دسی‌بل | کاهش شدید محدوده پوشش‌دهی در کابل RG58 |
| تضعیف در ۲.۴ گیگاهرتز (وای فای/LTE) | بیش از ۸.۵ دسی‌بل | ۵.۴ دسی‌بل | افت شدید RSRP و پینگ بالا |
| ساختار دی‌الکتریک | پلی‌اتیلن جامد (سخت) | فوم پلی‌اتیلن (سبک) | فوم باعث افزایش سرعت انتقال دیتای فرکانس بالا می‌شود |
| راندمان شیلدینگ (ایزولاسیون) | ۴۰ دسی‌بل (تک شیلد) | ۹۰ دسی‌بل (شیلد فویل + بافت) | جلوگیری از نویزپذیری محیطی در المار 200 |
یکی از بزرگترین مزیت‌های ارتقاء از RG58 به LMR-200 این است که نیازی به تغییر ابزار پرس یا نوع کانکتور ندارید. به دلیل قطر خارجی یکسان (۴.۹۵ میلی‌متر)، تمامی کانکتورهای SMA ،RP-SMA و N-Type که برای کابل RG58 طراحی شده‌اند، به صورت استاندارد روی کابل المار 200 نیز پرس می‌شوند. در نصب میدانی همیشه از آچار پرس شش‌ضلعی با سایز دقیق استفاده کنید تا پین مرکزی دچار شکستگی امپدانس نشود.
تفاوت کابل المار 200 و کابل المار 400
کابل المار 400 با ضخامت ۱۰.۲۹ میلی‌متر، ضریب تضعیف بسیار پایینی دارد و برای مسیرهای انتقال بالای ۲۰ متر الزامی است. اما المار 200 با ضخامت ۵ میلی‌متر و شعاع خمش بالا، منحصراً برای اتصالات کوتاه و پیگتیل‌ها طراحی شده است.
در پروژه‌های نصب دکل مخابراتی یا تقویت سیگنال در سوله‌های بزرگ صنعتی، کابل اصلی (فیدر مخابراتی) که از پشت‌بام تا دستگاه مرکزی کشیده می‌شود باید از نوع کابل LMR-400 (یا LMR-300) باشد، زیرا در فرکانس‌های ۲۱۰۰ مگاهرتز (باند ۱ اپراتورها) افت المار 400 در هر متر تنها ۰.۲۰ دسی‌بل است، در حالی که این رقم برای المار 200 حدود ۰.۵۱ دسی‌بل است.

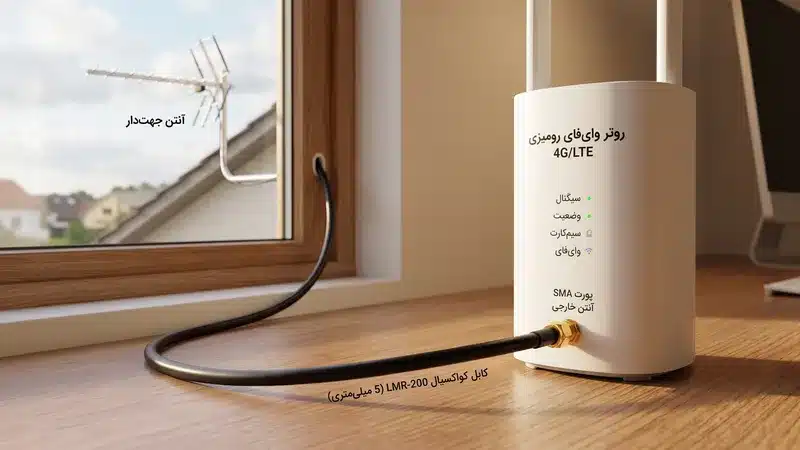

با این حال، کابل المار 400 بسیار خشک و قطور است. شما نمی‌توانید یک کابل ۱۰ میلی‌متری را مستقیماً به پورت ظریف یک روتر 4G رومیزی یا اکسس پوینت متصل کنید. در این شرایط از کابل جامپر یا پیگتیل LMR 200 (به طول نیم تا دو متر) برای تبدیل کابل قطور پشت‌بام به دستگاه استفاده می‌شود.
طول مجاز کابل المار 200 برای مودم 4G و آنتن وایرلس چقدر است؟
حداکثر طول مجاز کابل LMR-200 بسته به باند فرکانسی متفاوت است. در فرکانس‌های ۱۸۰۰ و ۲۱۰۰ مگاهرتز (شبکه 4G)، نباید طول این کابل از ۱۰ الی ۱۵ متر تجاوز کند، در غیر این صورت افت توان، گین آنتن خارجی مودم را بی‌اثر می‌کند.
در تست‌های میدانی که با اسپکتروم آنالایزر روی دکل‌های همراه اول و ایرانسل (باندهای ۳ و ۷) انجام داده‌ایم، مقادیر فیزیکی افت سیگنال در کابل LMR-200 به شرح زیر است:
- در فرکانس ۹۰۰ مگاهرتز (باند 8 - مکالمه 2G/3G): افت کابل حدود ۰.۳۳ دسی‌بل بر متر است. در یک مسیر ۱۰ متری حدود ۳.۳ دسی‌بل از توان آنتن از دست می‌رود که قابل قبول است.
- در فرکانس ۱۸۰۰ مگاهرتز (باند 3 - دیتای 4G LTE): افت کابل به ۰.۴۷ دسی‌بل بر متر می‌رسد. مسیر ۱۰ متری مساوی با ۴.۷ دسی‌بل تلفات است.
- در فرکانس ۲۶۰۰ مگاهرتز (باند 7 - دیتای پرسرعت TDD/FDD): افت کابل حدود ۰.۵۷ دسی‌بل بر متر است. برای این باند، کابل المار 200 فقط باید به عنوان کابل جامپر (کمتر از ۵ متر) استفاده شود و کشیدن ۱۰ متر از این کابل باعث نابودی ۵.۷ دسی‌بل از سیگنال می‌شود.
اگر کابل‌کشی شما طولانی‌تر از ۱۵ متر است، الزاماً باید خرید کابل LMR-300 یا LMR-400 را در دستور کار قرار دهید.
راهنمای خرید متری کابل المار 200 و انتخاب کانکتور مناسب
هنگام خرید کابل آنتن وایرلس متری، رنگ روکش، جنس مغزی و تراکم شیلد تعیین‌کننده قیمت کابل المار 200 هستند. همیشه کابلی را انتخاب کنید که مغزی آن مس خالص (BC) باشد، زیرا کابل‌های CCA (آلومینیوم با روکش مس) در طول زمان دچار اکسیداسیون و افت پینگ می‌شوند.
دو نوع کانکتور پرکاربرد برای این سایز کابل وجود دارد:
- کانکتور SMA و RP-SMA: رایج‌ترین سوکت برای مودم‌های 4G/5G (مثل مودم‌های هواوی و نزتک) و آنتن‌های اکسس پوینت. پرس این کانکتور روی LMR-200 به دلیل هم‌خوانی قطر سوزن با مغزی ۱.۱۲ میلی‌متری بسیار مستحکم است.
- کانکتور N-Type: برای اتصال به آنتن‌های پنل، لگاریتمی دکل‌ها و پورت دستگاه‌های تقویت آنتن موبایل (ریپیترها).
در نهایت توجه داشته باشید که قیمت کابل LMR 200 هر متر بر اساس برند (Times Microwave یا برندهای وارداتی) و متراژ سفارش (رول ۱۰۰ متری یا برش متری) متغیر است.
نتیجه‌گیری و جمع‌بندی نهایی
- کابل LMR-200 با امپدانس ۵۰ اهم، گزینه قطعی و مهندسی‌شده برای جایگزینی کابل‌های قدیمی RG58 در شبکه‌های مخابراتی است.
- فوم پلی‌اتیلن و شیلد دولایه (۹۰ دسی‌بل ایزولاسیون) این کابل، افت سیگنال در باندهای 4G و وای‌فای را به طرز چشمگیری کنترل می‌کند.
- استفاده از این کابل برای مسیرهای بین ۵ تا ۱۵ متر در راه‌اندازی مودم‌های سیم‌کارتی و تقویت‌کننده‌های خانگی توصیه می‌شود.
- برای مسافت‌های بالای ۲۰ متر یا فرکانس‌های بالاتر از ۲۶۰۰ مگاهرتز، ارتقاء شبکه به کابل‌های کم‌افت‌تر مانند LMR-300 یا LMR-400 ضروری است.
پرسش‌های متداول کاربران
کابل المار 200 چه فرقی با کابل آنتن تلویزیون دارد؟
کابل تلویزیون دارای امپدانس ۷۵ اهم است، اما کابل المار 200 امپدانس ۵۰ اهم دارد. اتصال کابل ۷۵ اهم به تجهیزات مخابراتی و مودم‌ها باعث برگشت موج (VSWR)، داغ شدن ماژول فرستنده و افت شدید کیفیت اینترنت می‌شود.
آیا کابل المار 200 جایگزین کابل RG58 می‌شود؟
بله. کابل المار 200 دقیقاً همان قطر ۴.۹۵ میلی‌متری RG58 را دارد و تمامی سوکت‌های RG58 به آن می‌خورند؛ با این تفاوت که به دلیل داشتن فوم دی‌الکتریک و شیلد فویلی، افت سیگنال آن تا ۴۰ درصد کمتر از RG58 است.
طول مجاز کابل المار 200 چقدر است که سیگنال ضعیف نشود؟
در شبکه‌های 4G (باند ۱۸۰۰ مگاهرتز)، حداکثر طول مجاز بدون استفاده از آمپلی‌فایر بین ۱۰ تا ۱۵ متر است. برای مسیرهای طولانی‌تر، تضعیف سیگنال گین آنتن را خنثی می‌کند و باید از کابل‌های قطورتری مانند المار 300 یا 400 استفاده کنید.
کانکتور مناسب کابل المار 200 چیست؟
این کابل با انواع کانکتورهای استاندارد ۵۰ اهم از جمله SMA ،RP-SMA، BNC و N-Type سایز کوچک (مخصوص کابل ۵ میلی‌متری) سازگار است.
آیا کابل المار 200 برای نصب در فضای باز مقاوم است؟
بله، روکش بیرونی کابل‌های استاندارد LMR-200 از جنس پلی‌اتیلن (PE) مشکی با مقاومت در برابر اشعه فرابنفش (UV) خورشید است که برای نصب در دکل‌های مخابراتی و محیط‌های بیرونی تا ۲۰ سال دوام می‌آورد.
