راهکار جامع شبکه‌های مخابراتی

سیستم‌های صنعتی تقویت آنتن موبایل ویژه روستا، باغ‌ویلا و مراکز تجاری

برطرف‌سازی افت سیگنال در متراژهای وسیع، روستاهای دور از دکل BTS و پاساژهای تجاری با استفاده از ریپیترهای قدرتمند ۲ تا ۵ وات و طراحی شبکه‌های توزیع سیگنال (DAS).

پوشش متراژهای تا چند هکتار پایداری سیگنال در فضاهای ایزوله طراحی مهندسی و اجرای استاندارد

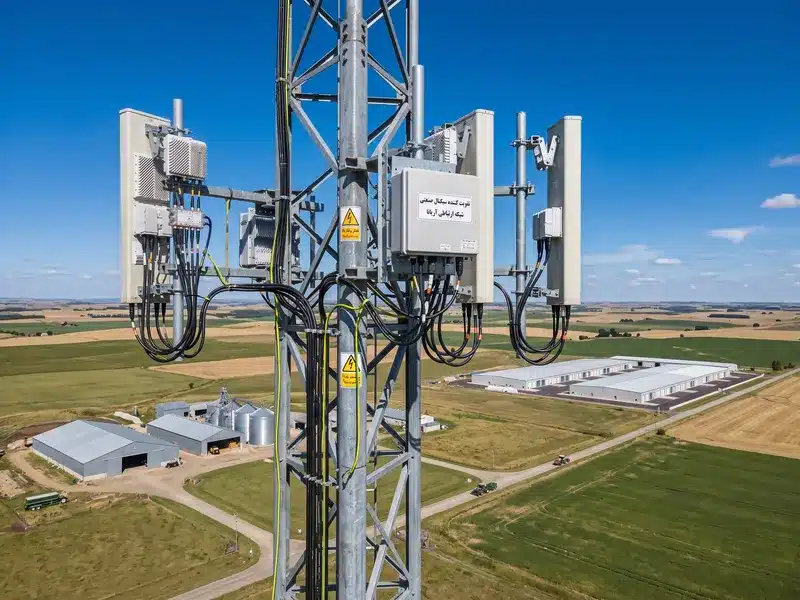

طراحی شبکه توزیع سیگنال و نصب دکل در مناطق روستایی و مراکز خرید پشتیبانی کامل شبکه‌های 4G/LTE
اجرای استانداردبدون نویز روی دکل‌های مخابراتی
توان صنعتی واقعیریپیترهای ۲ تا ۵ وات قدرتمند
کارشناسی میدانیتحلیل سیگنال و توپوگرافی منطقه
شبکه‌سازی DASپوشش یکنواخت در طبقات متعدد

چالش‌های آنتن‌دهی در فضاهای وسیع و ایزوله

محیط‌های روستایی، باغ‌ویلاهای خارج از شهر و مجتمع‌های تجاری بزرگ به دلایل ساختاری و جغرافیایی با افت شدید کیفیت ارتباطات مواجه می‌شوند.

فاصله زیاد از دکل‌های BTS

در مناطق روستایی و زمین‌های کشاورزی، فاصله طولانی از فرستنده‌های اصلی مخابرات موجب افت قدرت سیگنال و قطعی مکرر تماس می‌شود.

تراکم مصالح در مراکز خرید

استفاده از بتن مسلح، سازه‌های فلزی و شیشه‌های رفلکس در پاساژها، مانند یک سپر عایق عمل کرده و مانع نفوذ امواج موبایل به داخل طبقات می‌گردد.

ضعف تجهیزات خانگی در متراژ بالا

دستگاه‌های تقویت‌کننده معمولی یا خانگی توان پردازش و توزیع سیگنال برای باغ‌های چند هزار متری یا پاساژهای چند طبقه را ندارند.

نقاط کور توپوگرافیک

قرارگیری باغ‌ویلاها در دره‌ها یا مناطق کوهپایه‌ای باعث ایجاد سایه سیگنال (Signal Shadow) و مسدود شدن کامل امواج رادیویی می‌شود.

نوسانات و قطعی اینترنت 4G

به دلیل دریافت ضعیف و پرنوسان فرکانس‌های دیتا در حومه شهرها، سرعت اینترنت به شدت افت کرده و اتصال مداوم قطع می‌شود.

تداخلات مخابراتی تجهیزات متفرقه

نصب دستگاه‌های ارزان‌قیمت توسط همسایگان یا فروشگاه‌های مجاور در روستاها و پاساژها، باعث ایجاد نویز و اختلال در شبکه کل منطقه می‌گردد.

سیستم توزیع آنتن در محیط‌های صنعتی و مجتمع‌های تجاری
معماری توزیع سیگنال صنعتی

طراحی شبکه اختصاصی برای روستاها و مراکز خرید

حل مشکل آنتن‌دهی در پروژه‌های وسیع نیازمند محاسبات دقیق مهندسی است. ما با بهره‌گیری از تجهیزات صنعتی قدرتمند و معماری DAS (سیستم توزیع آنتن)، سیگنال را به صورت کاملاً پایدار در تمامی متراژها و طبقات پخش می‌کنیم.

تحلیل و مسیریابی فرکانس

ابتدا بهترین زاویه و ارتفاع برای نصب آنتن‌های گیرنده فضای باز (Yagi/Parabolic) جهت دریافت پاک‌ترین سیگنال از دکل‌های دوردست تعیین می‌شود.

تامین توان با آمپلی‌فایرهای صنعتی

استفاده از تقویت‌کننده‌های مرکزی ۲ الی ۵ وات که قدرت کافی برای توزیع سیگنال در طول مسیرهای کابل‌کشی طولانیِ پاساژها و باغ‌ها را دارند.

توزیع یکنواخت و بدون نقطه کور

با نصب اصولی اسپلیترها و آنتن‌های فرستنده سقف‌کاذب یا دیواری، ارتباطی بدون قطعی و با پینگ مناسب برای شبکه‌های دیتای 4G برقرار می‌گردد.

روند اجرای پروژه

مراحل نصب و پیاده‌سازی سیستم‌های صنعتی

۱

کارشناسی و ارزیابی سایت

تست سیگنال مبدأ، بررسی فاصله از دکل‌های مخابراتی، تحلیل موانع فیزیکی و محاسبه متراژ دقیق کابل‌کشی در روستا یا مجتمع.

۲

طراحی شبکه توزیع (DAS)

تهیه نقشه قرارگیری آنتن‌های فرستنده، محاسبه افت کابل و انتخاب اسپلیترها جهت رسیدن سیگنال متوازن به تمامی بخش‌های پاساژ یا باغ.

۳

استقرار تجهیزات صنعتی

کابل‌کشی با کابل‌های کواکسیال استاندارد LMR، نصب آنتن‌های گیرنده محیطی و راه‌اندازی ریپیترهای ۲ تا ۵ وات وات.

۴

کالیبراسیون و تست پایداری

تنظیم گین (Gain) دستگاه، بررسی عدم تداخل فرکانسی با دکل‌های اپراتورها و تست سرعت اینترنت و پایداری تماس‌ها.

تجهیزات صنعتی و فوق‌سنگین پیشنهادی

دستگاه‌های قدرتمند زیر منحصراً برای پروژه‌های با متراژ وسیع مانند روستاها، باغ‌ویلاهای بزرگ، سوله‌ها و مراکز خرید طراحی شده‌اند.

دستگاه تقویت آنتن موبایل صنعتی ۲ وات
صنعتی استاندارد

دستگاه تقویت آنتن موبایل صنعتی ۲ وات (۳ باند فول) | پوشش تضمینی + 4G

کاربرد دستگاه: سوله‌ها، کارگاه‌ها، انبارها و سالن‌های تولیدی تا ۳۰۰۰ متر

توان خروجی ۲ وات پشتیبانی از 4G/LTE امکان نصب چند آنتن داخلی
دستگاه تقویت آنتن موبایل هوشمند ۳ وات Kathrein
صنعتی هوشمند

دستگاه تقویت آنتن موبایل مدل C353 برند Kathrein هوشمند 3 وات

کاربرد دستگاه: شرکت‌های بزرگ، برج‌های اداری چند طبقه و مجتمع‌های تجاری

مدار هوشمند ALC/AGC پایداری سیگنال در ترافیک بالا طراحی برند آلمانی کاترین
دستگاه تقویت آنتن موبایل صنعتی ۵ وات ۹۵dB
فوق سنگین و سازمانی

دستگاه تقویت آنتن موبایل صنعتی ۵ وات (جایگزین مدل ۳ وات) - قدرت ۹۵dB

کاربرد دستگاه: تونل‌ها، معادن عمیق، کارخانجات و برج‌های ۲۰+ طبقه

گین فوق‌العاده ۹۵dB پوشش شبکه‌های DAS عظیم پوشش تا ده‌ها هزار متر

مقایسه فنی تجهیزات صنعتی پوشش شبکه

مدلپوشش تقریبی (بسته به شرایط)ویژگی‌های فرکانسی و مداریمناسب برای
صنعتی ۵ وات (۹۵dB)ده‌ها هزار متر مربع / طول تونل‌هاگین بسیار بالا، توانایی درایو ده‌ها آنتن داخلیروستاها، معادن، تونل‌ها و برج‌های ۲۰+ طبقه
هوشمند ۳ وات Kathrein C353تا ۵۰۰۰ متر مربع (در محیط‌های طبقاتی)مدار هوشمند ALC/AGC جهت کنترل ترافیکمراکز خرید، پاساژها، شرکت‌های بزرگ و مجتمع‌های تجاری
صنعتی ۲ وات (فول باند)تا ۳۰۰۰ متر مربعپشتیبانی از ۳ باند اصلی شبکه و 4G/LTEسوله‌ها، کارگاه‌ها، انبارها و باغ‌ویلاهای بزرگ
بررسی نمونه اجرای موفق

پوشش شبکه در مجتمع تجاری و تفریحی حومه شهر

در پروژه‌های وسیع خارج از شهر که ترکیبی از فضای باز (باغ و رستوران) و سازه‌های بتنی (پاساژ و واحدهای تجاری) هستند، افت سیگنال به شدت تجربه کاربری و فروش را مختل می‌کند. با اجرای مهندسی و شبکه‌بندی DAS، تمامی طبقات کور و محوطه این پروژه به پایداری کامل ارتباطی دست یافتند.

نوع ساختمانمجتمع تجاری و تفریحی (محوطه باغ ۵۰۰۰ متری)
تعداد طبقات۳ طبقه تجاری و پارکینگ منفی
مدل نصب‌شده‌ترکیب دستگاه صنعتی ۵ وات و ۳ وات هوشمند
نتیجهپوشش کامل تماس صوتی و اینترنت 4G در کل مجموعه

جهت مشاهده تصاویر واقعی این پروژه و پروژه‌های مشابه صنعتی، به بخش گالری وب‌سایت مراجعه فرمایید.

تصویر اجرای پروژه شبکه‌سازی در مجتمع تجاری بزرگ

نکات کلیدی پیش از پیاده‌سازی سیستم‌های صنعتی

تامین پوشش شبکه برای روستاها، باغ‌ویلاهای بزرگ و مجتمع‌های تجاری تفاوت‌های اساسی با نصب دستگاه‌های خانگی دارد. در این مقیاس، انتخاب تجهیزات اشتباه نه‌تنها مشکل را حل نمی‌کند، بلکه ممکن است موجب ایجاد نویز در شبکه مخابراتی منطقه و تداخل با فرستنده‌های اصلی شود.

اولین گام در این مسیر، ارزیابی دقیق شرایط توپوگرافی و ساختاری پروژه است. برای باغ‌ها و روستاها، یافتن نقطه‌ای با حداقل دید به دکل BTS جهت نصب آنتن‌های گیرنده جهت‌دار (Directional) حیاتی است. در حالی که برای پاساژها، چالش اصلی عبور کابل‌ها از میان دیوارهای برشی و سقف‌های کاذب بدون افت کیفیت سیگنال است.

در پروژه‌های با متراژ بیش از ۱۰۰۰ متر مربع، استفاده از ریپیترهای دارای توان خروجی حداقل ۲ تا ۵ وات الزامی است. دستگاه‌های ضعیف‌تر قادر به جبران افت سیگنال در طول مسیر کابل‌های کواکسیال بلند نیستند و خروجی نهایی در آنتن‌های داخلی به شدت تضعیف خواهد شد.

نوع کابل مصرفی در زیرساخت شبکه نیز اهمیت بالایی دارد. برای پروژه‌های صنعتی و تجاری بزرگ، استفاده از کابل‌های معمولی RG58 یا RG6 به‌هیچ‌وجه توصیه نمی‌شود. کابل‌های سری LMR (مانند LMR300 یا LMR400) به دلیل دارا بودن شیلد باکیفیت و کمترین میزان مقاومت، استاندارد اصلی در شبکه‌سازی DAS محسوب می‌شوند.

مدیریت تداخل فرکانسی (Interference) از دیگر نکات مهم است. در مجتمع‌های تجاری که تراکم کاربران بالاست، استفاده از دستگاه‌های هوشمند نظیر مدل‌های Kathrein با قابلیت کنترل خودکار توان (ALC) به حفظ کیفیت مکالمات در زمان پیک ترافیک شبکه کمک شایانی می‌کند.

در نهایت، نصب و راه‌اندازی این سیستم‌ها باید توسط متخصصین و تکنسین‌های مجرب با استفاده از ابزارهای کالیبراسیون و نرم‌افزارهای سنجش طیف فرکانسی انجام پذیرد تا علاوه بر پوشش حداکثری محوطه، استانداردها و مقررات رگولاتوری نیز رعایت گردند.

سوالات متداول

آیا دستگاه‌های تقویت خانگی برای پوشش یک باغ‌ویلای بزرگ کافی هستند؟

خیر. تجهیزات خانگی تنها توان درایو کردن نهایتاً ۱ یا ۲ آنتن داخلی در متراژهای زیر ۲۰۰ متر را دارند. برای پوشش فضاهای وسیع مانند باغ‌ویلاها که نیاز به کابل‌کشی طولانی و توزیع سیگنال در محوطه باز دارند، استفاده از ریپیترهای صنعتی با توان حداقل ۲ وات ضروری است.

دلیل قطعی تماس‌ها در طبقات منفی پاساژها چیست؟

وجود دیوارهای برشی قطور، سقف‌های بتنی و قرارگیری در تراز زیر زمین، مانع نفوذ امواج رادیویی (RF) می‌شود. راهکار تخصصی این مشکل، طراحی شبکه DAS با استفاده از دستگاه‌های توان بالا و نصب آنتن‌های سقفی در پارکینگ‌ها و راهروهای طبقات منفی است.

آیا می‌توان سیگنال را به روستاهایی که در نقاط کور جغرافیایی هستند رساند؟

بله، با بررسی‌های میدانی و در صورت وجود حداقل سیگنال در ارتفاعات مجاور یا تپه‌های مشرف به روستا، می‌توان با نصب آنتن‌های گیرنده قدرتمند و استفاده از تقویت‌کننده‌های ۵ وات، سیگنال را دریافت، تقویت و در سطح روستا بازپخش نمود.

منظور از ریپیتر هوشمند برای مجتمع‌های تجاری چیست؟

ریپیترهای هوشمند مانند مدل‌های Kathrein، دارای مدارهای پیشرفته ALC و AGC هستند که با پایش لحظه‌ای نوسانات شبکه مخابرات، خروجی دستگاه را متعادل نگه می‌دارند. این ویژگی در مراکز خرید که تجمع کاربران در ساعات خاصی اوج می‌گیرد، از ایجاد نویز و افت کیفیت جلوگیری می‌کند.

دستگاه ۵ وات توانایی پشتیبانی از چند آنتن داخلی را دارد؟

بسته به افت کابل در مسیر و معماری شبکه، یک ریپیتر ۵ وات واقعی می‌تواند بین ۱۰ تا ۴۰ آنتن داخلی (فرستنده) را تغذیه کند و پوششی در سطح ده‌ها هزار متر مربع، مانند سوله‌های عظیم یا تونل‌ها، ایجاد نماید.

آیا این سیستم‌ها باعث بهبود سرعت اینترنت 4G نیز می‌شوند؟

بله، در صورتی که از دستگاه‌های فول‌باند و سازگار با فرکانس‌های LTE (مانند باندهای ۱۸۰۰، ۲۱۰۰ یا ۲۶۰۰ مگاهرتز) استفاده شود، علاوه بر رفع قطعی تماس‌های صوتی، سرعت و پایداری اینترنت دیتا به طرز محسوسی ارتقا می‌یابد.

هزینه نصب سیستم در یک مجتمع تجاری چقدر است؟

برآورد هزینه در پروژه‌های بزرگ به صورت پکیج آماده امکان‌پذیر نیست و به مواردی نظیر متراژ کل، تعداد طبقات، میزان کابل‌کشی لازم، تعداد اسپلیترها و آنتن‌های داخلی، و توان دستگاه مرکزی (۲ تا ۵ وات) بستگی دارد. کارشناسان ما پس از بررسی سایت، پیش‌فاکتور دقیق صادر می‌کنند.

آیا نصب این تجهیزات در مجتمع‌های مسکونی و تجاری قانونی است؟

اجرای شبکه‌های تقویت پوشش درون‌ساختمانی (IBS) با استفاده از تجهیزات استاندارد و نصب اصولی توسط شرکت‌های معتبر، بلامانع است. مهم‌ترین اصل در اجرای این پروژه‌ها، تنظیم گین (Gain) دستگاه است تا هیچ‌گونه نویز و تداخلی بر روی شبکه اپراتورهای مخابراتی ایجاد نشود.

همین حالا اقدام کنید

آماده ارتقای پوشش شبکه در پروژه خود هستید؟

برای دریافت مشاوره تخصصی در خصوص راه‌اندازی شبکه‌های تقویت آنتن در روستاها، باغ‌ویلاهای بزرگ، پاساژها و محیط‌های صنعتی، با کارشناسان فنی ما تماس بگیرید.

​​​​‌​‍‌‍​​​‌​‍‍
