تقویت آنتن موبایل در معدن و تونل؛ راهکار صنعتی و تخصصی
برقراری پوشش مطلوب شبکه موبایل و اینترنت در اعماق زمین و فضاهای ایزوله تونلی. ارتقای ایمنی پرسنل، پایداری تلهمتری و هماهنگی عملیاتی با تجهیزات پرتوان و سیستمهای توزیع آنتن (DAS).
راهکار مهندسی منطبق با استانداردهای HSE
چرا معادن و تونلها با افت شدید سیگنال روبهرو هستند؟
محیطهای زیرزمینی و ایزوله چالشهای مخابراتی منحصربهفردی دارند که استفاده از راهکارهای تجاری و خانگی را کاملاً بیاثر میکند. شناخت این موانع اولین قدم در طراحی یک سیستم اصولی است.
جذب امواج توسط لایههای سنگی
خاک، سنگ و مواد معدنی به عنوان عایقهای قدرتمند امواج RF عمل کرده و مانع نفوذ سیگنال دکلهای سطحی به دالانهای زیرزمینی میشوند.
پیچیدگی و طول مسیرهای تونلی
پراکندگی سیگنال در فضاهای خطی و طولانی بدون استفاده از کابلهای کمافت و آنتنهای توزیعشونده (Distributed Antenna System) غیرممکن است.
خطر در مواقع بحران و حادثه
عدم وجود ارتباط صوتی در لحظات ریزش یا نشت گاز، ریسک جانی پرسنل را به شدت بالا برده و عملیات امداد و نجات را مختل میکند.
تاخیر در هماهنگی ماشینآلات
فقدان شبکه ارتباطی بین لودرها، کامیونهای تخلیه و مرکز کنترل، منجر به توقفهای مکرر و کاهش بهرهوری استخراج میگردد.
قطعی تجهیزات اینترنت اشیا (IoT)
سیستمهای پایش مکانیزه، کنترل تهویه و سنسورهای گاز نیازمند اتصال پایدار به بستر اینترنت (4G/LTE) هستند که در عمق زمین مختل میشود.
فرسایش سریع محیطی (گرد و غبار و رطوبت)
تجهیزات شبکه معمولی توان مقاومت در برابر رطوبت بالا، بخارات صنعتی و گردوغبار شدید معادن را نداشته و سریعاً دچار سوختگی میشوند.

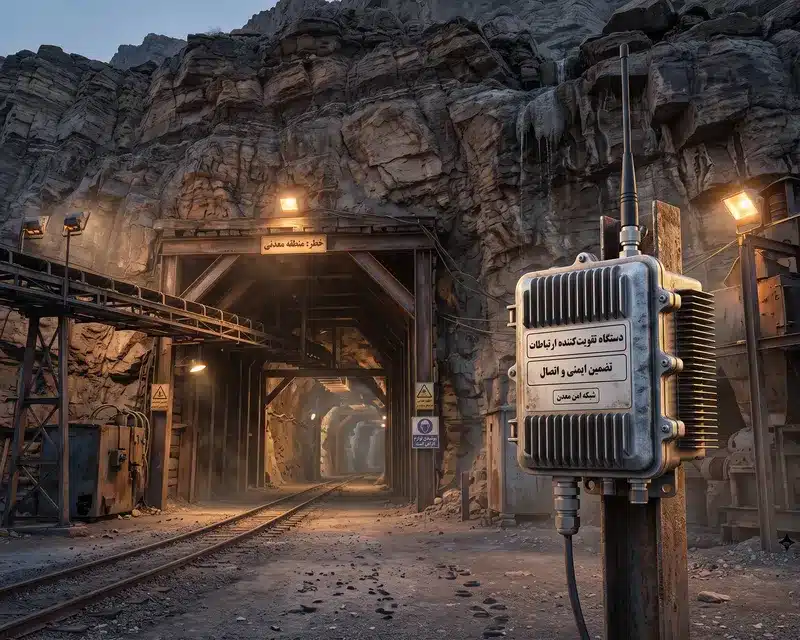

پیادهسازی شبکه توزیع سیگنال (DAS) و ریپیترهای توان بالا
برای غلبه بر تضعیف سیگنال در طولانیترین دالانهای معدنی و تونلهای عمیق، استفاده از تقویتکنندههای صنعتی برند Kathrein با توان بالای ۱۷۰۰ میلیوات تا ۵ وات، همراه با یک طراحی مهندسیشده کابلکشی کمافت ضروری است.
تقویتکنندههای صنعتی فولباند
تجهیزات صنعتی دارای مقاومت حرارتی بالا (بدون نیاز به فن)، محفظه ایزوله IP65 و توان عبوری بالا جهت درایو کردن چندین آنتن به صورت همزمان هستند.
طراحی شبکه توزیع کابل خطی
طراحی مسیر با کابلهای LMR-300 و LMR-400 جهت به حداقل رساندن افت سیگنال در فواصل بیش از ۲۰۰ متر در مسیرهای مارپیچ معدنی.
سیستم کنترل هوشمند (ALC/AGC)
کنترل خودکار سطح افزایش سیگنال (Gain) جهت جلوگیری از ایجاد نویز روی دکلهای اصلی (BTS) اپراتورها و حفظ پایداری مداوم لینک.
چگونه سیگنال را به اعماق معدن انتقال میدهیم؟
امکانسنجی و دریافت سیگنال
ابتدا با دستگاههای اسپکتروم آنالایزر، بهترین نقطه در دهانه تونل یا سطح معدن برای نصب آنتنهای گیرنده جهت دار (لگاریتمی یا پارابولیک) شناسایی میشود.
طراحی معماری DAS
محاسبه میزان افت کابلها و تعیین محل دقیق اسپلیترها (Splitters) و آنتنهای فرستنده پنلی درون تونلها برای ایجاد یک پوشش یکنواخت.
نصب تجهیزات صنعتی
استقرار ریپیترهای توان بالا (مانند مدلهای ET-CRED) در رکهای محافظتشده و اتصال آنها به شبکه تغذیه و کابلهای کواکسیال زرهدار معدنی.
کالیبراسیون و تست شبکه
تنظیم توان خروجی و گین دستگاه برای بهینهترین حالت، و در نهایت انجام تستهای Drive Test داخل تونل جهت اطمینان از کیفیت مکالمه و انتقال دیتای 4G.
تجهیزات تخصصی و پکیجهای صنعتی تقویت آنتن
مجموعهای از قدرتمندترین راهکارهای برند Kathrein، طراحی شده برای تحمل شرایط سخت محیطی و ارائه پوشش جامع در محیطهای وسیع و کارگاهی.
آنتن لگاریتمی kathrein ( تقویت آنتن موبایل )(گیرنده)
کاربرد: دریافت سیگنال دکل از فواصل دور در دهانه معدن
پکیج تقویت کننده آنتن موبایل 3 باند مارک Kathrein با آنتن لگاریتمیک مدل Bem36
کاربرد: شفتهای ورودی و اتاقهای کنترل معادن
پکیج تقویت کننده آنتن موبایل فول باند مدل RE113-SLR ProRER
کاربرد: پشتیبانی حداکثری اپراتورها در سایتهای عمرانی
پکیج تقویت کننده آنتن موبایل فول باند مدل RE113-SLR برند Kathrein
کاربرد: فضاهای کارگاهی و کانکسهای مستقر در معادن
پکیج تقویت کننده سیگنال دو باند Kathrein مدل MZ102-WT همراه ۲ آنتن پنل
کاربرد: توزیع در تونلهای دوشاخه و مسیرهای تفکیکشده
پکیج تقویت کننده موبایل دو باند Kathrein مدل SS73_DCS با ۲ آنتن پنل
کاربرد: توسعه شبکه در کارگاههای متوسط زیرزمینی
پکیج تقویت کننده موبایل سه باند Kathrein مدل KT1504 همراه ۲ آنتن پنل
کاربرد: تضمین ارتباط دیتا و مکالمه در سولهها و تونلها
تقویت آنتن موبایل و اینترنت 1100 میلی وات مدل FEM برند Kathrein
کاربرد: شفتها، چاههای معدنی و فضاهای تا ۵۰۰ متر
تقویت انتن دهی موبایل 1700 میلی وات برند Kathrein مدل ET-CRED
کاربرد: دالانهای معدنی طولانی و تونلهای متوسط
تقویت انتن دهی موبایل فول باند 1700 میلی وات مدل ET-CRED20DI
کاربرد: شبکههای پیچیده تونلی، معادن عمیق چند سطحی
راهنمای انتخاب سیستم مخابراتی معدنی بر اساس مقیاس
با توجه به تفاوت عمق، طول دالانها و تعداد انشعابات تونلی، انتخاب تجهیزات صحیح از اهمیت بالایی برخوردار است.
شفتها و فضاهای ورودی
مناسب برای دالانهای کوتاه و کارگاههای زیرزمینی نقطهای تا طول ۳۰۰ متر بدون انشعاب.
ریپیتر ۱۱۰۰ میلیوات (FEM)دالانهای اصلی معدنی
نیازمند کابلکشی خطی و استفاده از چندین آنتن پنلی یا لگاریتمی فرستنده داخلی در مسیر تونل.
ریپیتر ۱۷۰۰ میلیوات (ET-CRED)پروژههای جامع (تونلسازی)
تونلهای طولانی در دست احداث و معادن عمیق نیازمند به بالاترین پهنای باند و قدرت سیگنال جهت اینترنت اشیا.
فول باند ۱۷۰۰ میلیوات (ET-CRED20DI)مقایسه فنی تجهیزات صنعتی تقویت سیگنال
| مدل و توان خروجی | ظرفیت درایو آنتن داخلی | باندهای پشتیبانیشده | مناسب برای کاربری |
|---|---|---|---|
| مدل FEM (۱۱۰۰ میلیوات) | تا ۲ الی ۳ آنتن پنلی | تک باند / دو باند پایه | شفتهای معدنی کوتاه، کارگاههای زیرزمینی |
| مدل ET-CRED (۱۷۰۰ میلیوات) | تا ۵ الی ۸ آنتن توزیعی | دو باند (تماس و دیتای پایدار) | تونلهای حفاری و دالانهای استخراج |
| مدل ET-CRED20DI (فول باند) | پشتیبانی کامل از ساختار DAS گسترده | فول باند (تمامی اپراتورها + 4G) | معادن بزرگ صنعتی و ارتباط تلهمتری |
ایجاد شبکه پایدار در معدن زغالسنگ عمیق
در یکی از پروژههای استخراجی که با مشکل قطع مطلق سیگنال در دالان اصلی به طول ۱.۵ کیلومتر روبهرو بود، تیم مهندسی ما با طراحی شبکه DAS و استفاده از کابلهای ضدحریق LMR اقدام به برقراری ارتباط پایدار نمود. این امر به کاهش زمان توقف ماشینآلات و ارتقاء قابل توجه ایمنی (HSE) در تونل انجامید.
پروژههای تونلی نیازمند بازدید میدانی، نقشهبرداری RF و محاسبه دقیق افت کابل هستند.
نکات کلیدی و تخصصی در انتخاب تجهیزات مخابراتی معادن
طراحی زیرساخت ارتباطی در محیطهای زیرزمینی یکی از حساسترین شاخههای مهندسی مخابرات است. اولین و مهمترین پارامتر، انتخاب ریپیترهای (دستگاههای تقویتکننده) با توان خروجی صنعتی است. دستگاههای خانگی به هیچ وجه قادر به جبران افت سیگنال در طولانیمدت و درون کابلهای بلند نیستند.
در پروژههای معدنی، سیگنال اغلب باید در امتداد یک دالان طویل حرکت کند. بنابراین معماری شبکه معمولاً به شکل خطی (Linear DAS) است و نیازمند کابلهای ضخیم کواکسیال (نظیر LMR-300 یا LMR-400) با کمترین میزان افت (Attenuation) میباشد تا سیگنال به انتهای تونل برسد.
نکته دیگر، انتخاب آنتن گیرنده یا Donor Antenna در سطح زمین است. با توجه به اینکه اغلب معادن در نقاط دور از شهر و دکلهای BTS قرار دارند، استفاده از آنتنهای لگاریتمی با گین بسیار بالا جهت دریافت پایدار فرکانس و ارسال آن به ریپیتر داخل تونل، الزامی است.
تجهیزات انتخابی باید دارای بدنهای با استاندارد IP (مقاوم در برابر نفوذ آب و خاک) باشند. معادن محیطهایی مملو از غبار غلیظ، رطوبت متغیر و گازهای صنعتی هستند که به سرعت بردهای الکترونیکی معمولی را فرسوده و از کار میاندازند.
پشتیبانی از چندین باند فرکانسی (مانند باندهای ۹۰۰، ۱۸۰۰ و ۲۱۰۰ مگاهرتز) اهمیت بالایی دارد تا تمامی اپراتورهای حاضر در منطقه را پوشش داده و علاوه بر تماس صوتی، امکان اتصال سنسورهای مبتنی بر اینترنت 4G نیز فراهم گردد.
در نهایت، سیستمهای با کیفیت باید به مدارهای پیشرفته ALC (کنترل خودکار سطح سیگنال) مجهز باشند. این قابلیت از بازگشت نویز به شبکه اپراتور و بروز تداخلات مخابراتی که منجر به پیگرد قانونی میشود، جلوگیری میکند.
سوالات متداول (طراحی شبکه زیرزمینی)
آیا امکان پوشش کامل یک تونل چند کیلومتری وجود دارد؟
بله، برای مسافتهای بسیار طولانی، از ترکیب ریپیترهای فیبر نوری (FOR) جهت انتقال سیگنال از دهانه به عمق، و سپس توزیع آن از طریق سیستم DAS (شبکه توزیع کابل و آنتن) استفاده میشود تا افت سیگنال در فواصل کیلومتری جبران شود.
تفاوت دستگاه خانگی و مدلهای صنعتی پیشنهادی برای معدن در چیست؟
دستگاههای خانگی دارای توان خروجی بسیار پایین (در حد چند ده میلیوات) هستند و نهایتاً یک یا دو آنتن را تغذیه میکنند. اما سیستمهای معدنی (نظیر برند Kathrein) با توانهای ۱۰۰۰ تا ۵۰۰۰ میلیوات طراحی شدهاند که میتوانند شبکهای از آنتنها را در طول چند صد متر با افت مسیر بالا تغذیه کرده و در برابر شرایط سخت محیطی مقاوم باشند.
چه نوع کابل کواکسیالی برای تونل مناسب است؟
با توجه به فواصل زیاد، استفاده از کابلهای معمولی مانند RG58 یا RG6 باعث تضعیف شدید و افت کلی سیگنال میشود. ما در این پروژهها صرفاً از کابلهای تخصصی LMR-300، LMR-400 و در برخی مواقع کابلهای فوم-دیالکتریک ضخیم (نظیر 1/2 اینچ) بهره میبریم.
آیا علاوه بر مکالمه، اینترنت 4G و 5G نیز درون معدن تقویت میشود؟
بله، با انتخاب پکیجهای فولباند صنعتی (مانند مدلهای RE113-SLR ProRER)، امکان دریافت و انتقال کامل ظرفیت دیتای نسل چهارم و انتقال پهنای باند مناسب جهت سنسورهای مانیتورینگ و تجهیزات IoT مستقر در عمق تونل وجود دارد.
آنتن گیرنده (Donor) دقیقاً در کجا نصب میشود؟
آنتن گیرنده با گین بالا (معمولاً نوع لگاریتمی)، در خارج از محیط معدن و در مرتفعترین نقطهای که بهترین خط دید (Line of Sight) را نسبت به دکل مخابراتی اپراتور دارد، مستقر میگردد تا بالاترین کیفیت سیگنال اولیه دریافت شود.
گردوغبار و رطوبت داخل معدن باعث خرابی دستگاه نمیشود؟
خیر. تجهیزات ارائهشده در رده صنعتی دارای استاندارد محافظتی بالا (IP Rating مناسب) هستند. این ریپیترها معمولاً فاقد فن (Fanless) بوده و با هیتسینکهای بزرگ خنک میشوند، لذا ذرات معلق معدنی و رطوبت به داخل برد الکترونیکی نفوذ نمیکند.
راهاندازی و اجرای این سیستم چقدر زمان میبرد؟
زمان اجرا مستقیماً به طول تونل، تعداد انشعابات و حجم کابلکشی بستگی دارد. با این حال، اجرای پروژههای استاندارد در تونلهای میانرده معمولاً طی ۳ تا ۱۰ روز کاری توسط تیم مهندسی به اتمام میرسد.
در زمان قطعی برق معدن، ارتباطات زیرزمینی قطع میشود؟
برای جلوگیری از قطعی در شرایط بحرانی، پیشنهاد میکنیم در زمان طراحی، یک سیستم برق اضطراری (UPS و باتریهای بکآپ) در رک مخابراتی تعبیه شود تا ارتباطات ایمنی و حوادث در مواقع قطعی برق اصلی حفظ گردد.
ایجاد زیرساخت ایمن و پایدار برای پروژه معدنی شما
برای انجام محاسبات فنی، بررسی نقشههای تونل و انتخاب بهترین آرایش تجهیزات صنعتی جهت تقویت سیگنال محیطهای زیرزمینی، با مهندسین ما تماس بگیرید.
