تقویت آنتن موبایل برای مراکز خرید و مناطق بدون دکل
قطع ارتباطات در مجتمع‌های تجاری، پاساژها و پروژه‌های صنعتی دور از شبکه، چالشی هزینه‌بر است. با طراحی شبکه‌های توزیع آنتن (DAS) و تجهیزات صنعتی، پوشش پایدار ارتباطی را در عمیق‌ترین نقاط و وسیع‌ترین سازه‌ها برقرار می‌کنیم.
اجرای استاندارد شرکتی
چرا پروژه‌های تجاری و صنعتی با افت شدید سیگنال مواجه می‌شوند؟
ساختارهای متراکم، مصالح مدرن ساختمانی و موقعیت‌های جغرافیایی ایزوله، موانع فیزیکی سختی در برابر نفوذ فرکانس‌های مخابراتی ایجاد می‌کنند.
نقاط کور در طبقات منفی
عدم نفوذ سیگنال در پارکینگ‌های زیرزمینی و تاسیسات که ایمنی و ارتباطات پرسنل را در مجتمع‌های تجاری مختل می‌کند.
اختلال تراکنش‌های بانکی
قطعی مکرر دستگاه‌های کارتخوان بی‌سیم در پاساژها و مراکز خرید که مستقیماً به کاهش فروش و نارضایتی کسبه منجر می‌شود.
سدهای فیزیکی بتنی
طراحی معماری متراکم، استفاده از شیشه‌های رفلکس و دیوارهای برشی در برج‌ها که امواج موبایل را به شدت تضعیف می‌کنند.
معادن و سایت‌های دورافتاده
فاصله بسیار زیاد از نزدیک‌ترین دکل‌های BTS (Base Transceiver Station) در مناطق صنعتی خارج از شهر که ارتباطات پایه را ناممکن می‌سازد.
تداخل ناشی از تجهیزات ارزان
استفاده از تقویت‌کننده‌های خانگی در فضاهای وسیع که باعث ایجاد نویز شدید (Interference) و افت کیفیت صدای سایر مشترکین می‌شود.
کاهش ارزش تجاری مجتمع
افت اعتبار یک مرکز خرید لوکس یا برج اداری هنگامی که بازدیدکنندگان و مشتریان قادر به برقراری یک تماس ساده نیستند.

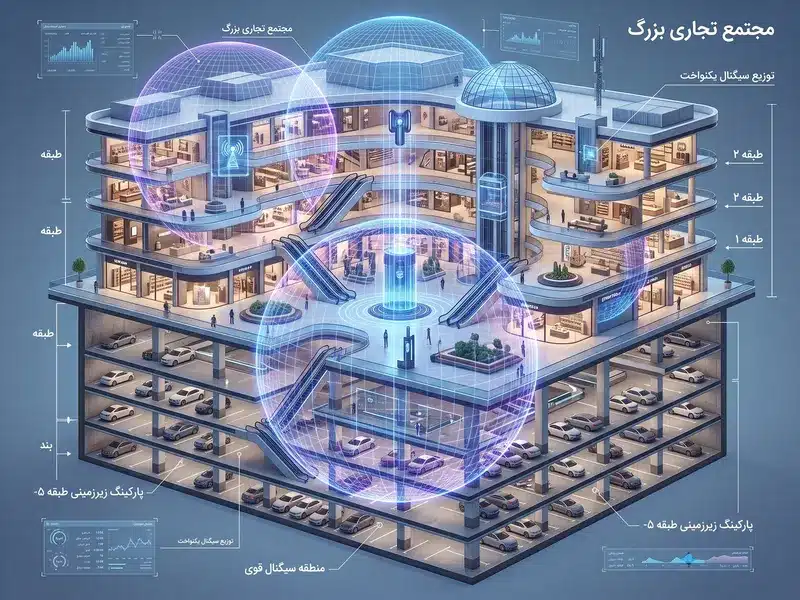

معماری شبکه توزیع‌شده برای فضاهای وسیع
برای پوشش‌دهی مراکز خرید بزرگ و سایت‌های صنعتی، استفاده از یک دستگاه ساده پاسخگو نیست. راهکار مهندسی، پیاده‌سازی شبکه DAS (سیستم توزیع آنتن) با استفاده از تقویت‌کننده‌های پرقدرت و شبکه‌ای از آنتن‌های داخلی است تا امواج به صورت یکنواخت در تمام طبقات و راهروها پخش شود.
تحلیل توپولوژی و شبیه‌سازی RF
بررسی دقیق نقشه‌های معماری ساختمان جهت جایگذاری بهینه آنتن‌ها، محاسبه افت کابل‌ها و انتخاب توان صحیح دستگاه مرکزی برای پوشش یکپارچه.
شبکه پسیو با کمترین افت (Low Loss)
استفاده از کابل‌های کواکسیال ضخیم صنعتی، اسپلیترها و کوپلرهای استاندارد جهت انتقال سیگنال به دورترین نقاط پاساژ بدون افت کیفیت دیتا.
مدارهای هوشمند ALC و AGC
دستگاه‌های صنعتی مجهز به کنترل اتوماتیک سطح سیگنال هستند تا از اشباع شبکه و ایجاد نویز مخرب روی دکل‌های اصلی اپراتورها جلوگیری کنند.
مراحل پیاده‌سازی سیستم تقویت آنتن صنعتی
امکان‌سنجی و Site Survey
اعزام تیم فنی برای اندازه‌گیری دقیق قدرت و کیفیت سیگنال ورودی، بررسی نقاط کور و شناسایی بهترین مکان برای نصب آنتن گیرنده بیرونی.
طراحی نقشه DAS
محاسبات مهندسی برای تعیین مسیر دقیق کابل‌کشی، انتخاب نوع اسپلیترها و تعیین توان دستگاه مرکزی متناسب با متراژ و تعداد طبقات پروژه.
نصب و اجرای زیرساخت

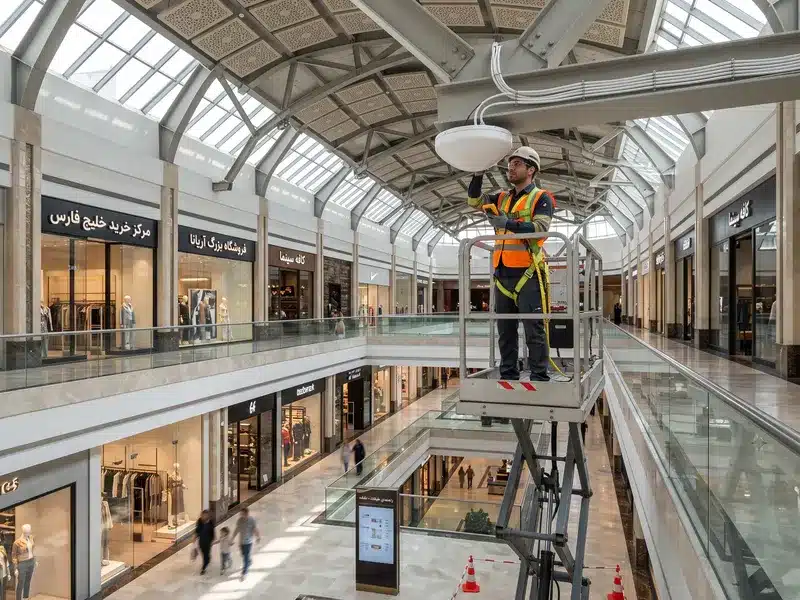

پیاده‌سازی شبکه پسیو (کابل‌کشی و نصب آنتن‌های فرستنده سقفی/دیواری) و سپس راه‌اندازی دستگاه‌های اکتیو با رعایت استانداردهای ایمنی.
تست و کالیبراسیون نهایی
بررسی پایداری سیگنال در تمامی طبقات، تست کیفیت تماس صوتی، بررسی سرعت دیتای 4G و تنظیم نهایی گین دستگاه برای جلوگیری از تداخل.
تجهیزات صنعتی و پرقدرت شبکه
مجموعه‌ای از قدرتمندترین ریپیترهای مخابراتی، طراحی‌شده برای پروژه‌های مقیاس‌بزرگ، معادن و مجتمع‌های تجاری وسیع.
دستگاه تقویت آنتن موبایل صنعتی ۵ وات (جایگزین مدل ۳ وات) - قدرت ۹۵dB
مناسب برای: تونل‌ها، معادن عمیق، کارخانجات و برج‌های ۲۰+ طبقه (پوشش تا ده‌ها هزار متر و سیستم DAS)
دستگاه تقویت آنتن موبایل مدل C353 برند Kathrein هوشمند 3 وات
مناسب برای: شرکت‌های بزرگ، برج‌های اداری چند طبقه، مجتمع‌های تجاری و پروژه‌های با مدار هوشمند ALC/AGC
دستگاه تقویت آنتن موبایل صنعتی ۲ وات (۳ باند فول) | پوشش پایدار + 4G
مناسب برای: سوله‌ها، کارگاه‌ها، انبارها و سالن‌های تولیدی تا ۳۰۰۰ متر
راهنمای انتخاب تجهیزات بر اساس مقیاس پروژه
با انتخاب دسته‌بندی منطبق با کاربری خود، مناسب‌ترین ساختار سخت‌افزاری را مشاهده کنید.
سوله‌ها و انبارهای تولیدی
متراژهای پیوسته تا ۳۰۰۰ متر مربع با موانع فیزیکی متوسط.
پیشنهاد: دستگاه صنعتی ۲ واتبرجهای اداری و پاساژها
ساختمان‌های چند طبقه، مجتمع‌های تجاری و فضاهای نیازمند مدار ضدتداخل.
پیشنهاد: مدل هوشمند ۳ وات Kathreinمعادن، تونل‌ها و سایت‌های سنگین
پروژه‌های فوق سنگین، دور از دکل و نیازمند ده‌ها آنتن داخلی (شبکه گسترده DAS).
پیشنهاد: سیستم صنعتی ۵ وات (۹۵dB)مقایسه فنی دستگاه‌های صنعتی
| مدل | پوشش تقریبی | ظرفیت آنتن‌دهی (تعداد آنتن) | مناسب برای |
|---|---|---|---|
| صنعتی ۵ وات قدرتمند (۹۵dB) | بیش از ۱۰,۰۰۰ متر مربع (وابسته به معماری) | پشتیبانی از ۳۰ تا ۵۰ آنتن داخلی | معادن، تونل‌ها، کارخانجات وسیع و طبقات متعدد |
| هوشمند ۳ وات Kathrein C353 | تا ۸,۰۰۰ متر مربع | پشتیبانی از ۱۵ تا ۲۵ آنتن داخلی | مراکز خرید، برج‌های اداری و پارکینگ‌های منفی |
| صنعتی ۲ وات (۳ باند فول) | تا ۳,۰۰۰ متر مربع | پشتیبانی از ۵ تا ۱۰ آنتن داخلی | سوله‌های نیمه‌صنعتی، کارگاه‌ها و انبارهای بزرگ |
پوشش یکپارچه مجتمع تجاری در ۷ طبقه
این پروژه به دلیل استفاده از متریال عایق حرارتی و نمای شیشه‌ای رفلکس، در تمامی طبقات منفی و فروشگاهی با افت شدید فرکانس مواجه بود. با طراحی شبکه DAS، مشکل قطعی کارتخوان‌ها و ارتباطات صوتی برطرف شد.
اجرای دقیق زیرساخت پسیو و کالیبراسیون دستگاه‌های مرکزی، عامل اصلی موفقیت این پروژه بوده است.
نکات حیاتی پیش از تجهیز فضاهای صنعتی و تجاری
تامین پوشش مخابراتی برای سازه‌های بزرگ با متراژ بیش از چند هزار متر مربع، نیازمند رویکردی کاملاً متفاوت نسبت به فضاهای مسکونی است. در یک مجتمع تجاری یا معدن، شما با حجم عظیمی از کاربران و موانع فیزیکی متعدد روبه‌رو هستید.
بزرگترین اشتباه در این پروژه‌ها، استفاده از پکیج‌های ارزان‌قیمت خانگی است. این دستگاه‌ها علاوه بر اینکه توانایی پشتیبانی از مسیرهای طولانی کابل‌کشی را ندارند، با ایجاد نویز فرکانسی (Interference) باعث اختلال در دکل‌های اصلی اپراتورها شده و پیگردهای قانونی به همراه دارند.
دستگاه‌های صنعتی استاندارد مانند مدل‌های ۵ وات یا سری هوشمند Kathrein، مجهز به مدارهای ALC (کنترل اتوماتیک سطح) و AGC (کنترل اتوماتیک گین) هستند. این مدارها نوسانات سیگنال ورودی را فیلتر کرده و خروجی استانداردی را به شبکه تزریق می‌کنند.
در طراحی شبکه DAS، افت سیگنال در طول مسیر کابل‌های کواکسیال و همچنین در محل تقسیم‌کننده‌ها (Splitters) و کوپلرها بسیار حائز اهمیت است. مهندسین ما پیش از اجرا، این افت‌ها را در نرم‌افزارهای تخصصی شبیه‌سازی می‌کنند تا توان خروجی دقیقاً متناسب با نیاز پروژه تنظیم شود.
نوع کاربری نیز تعیین‌کننده است. برای مثال، در پارکینگ‌های طبقاتی که تمرکز روی تماس صوتی است، معماری شبکه متفاوت از طبقات فروشگاهی است که در آن‌ها پایداری دیتای 4G برای دستگاه‌های کارتخوان و صندوق‌های فروشگاهی در اولویت قرار دارد.
پیشنهاد می‌شود قبل از هرگونه تصمیم‌گیری، درخواست یک بازدید میدانی (Site Survey) ثبت کنید. در این فرآیند، کارشناسان با استفاده از تجهیزات اندازه‌گیری دقیق (Spectrum Analyzers)، قدرت فرکانس‌های موجود و باندهای قابل دریافت در منطقه را تحلیل کرده و راهکار نهایی را ارائه می‌دهند.
سوالات متداول
آیا می‌توان از دستگاه‌های تقویت‌کننده ارزان برای مراکز خرید استفاده کرد؟
خیر. دستگاه‌های ارزان و خانگی توان خروجی پایینی دارند و نمی‌توانند افت سیگنال در طول مسیر کابل‌کشی طولانی و اسپلیترهای متعدد را جبران کنند. علاوه بر این، فاقد مدارهای کنترل نویز بوده و استفاده از آن‌ها در فضاهای بزرگ تجاری به شبکه اپراتورها آسیب می‌زند و غیرمجاز است.

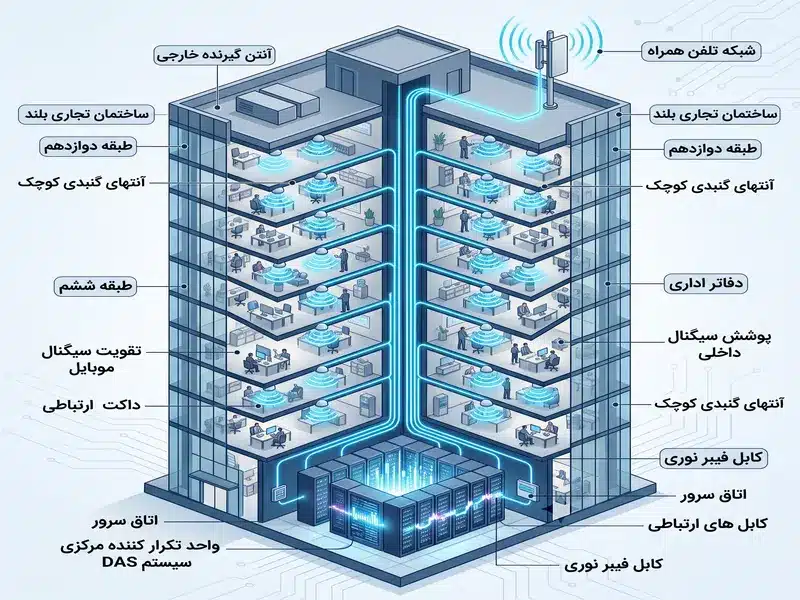

شبکه DAS (سیستم توزیع آنتن) چیست و چگونه کار می‌کند؟
سیستم DAS (Distributed Antenna System) شبکه‌ای از آنتن‌های داخلی با فاصله مکانی از یکدیگر است که به یک منبع مشترک متصل می‌شوند. این ساختار امواج را به جای یک نقطه، به صورت توزیع‌شده و یکنواخت در تمام طبقات و راهروهای یک ساختمان وسیع پخش می‌کند تا هیچ نقطه کوری باقی نماند.
در معادن و مناطقی که هیچ دکلی وجود ندارد، راهکار چیست؟
در مناطقی با فاصله بسیار زیاد از شبکه، از ترکیب آنتن‌های گیرنده جهت‌دار (Yagi/Parabolic) با گین بسیار بالا و دستگاه‌های ریپیتر فوق‌سنگین (مانند مدل ۵ وات) استفاده می‌شود. در صورت عدم وجود هرگونه سیگنال فیزیکی در منطقه، بررسی راه‌حل‌های لینک رادیویی یا فیبر نوری اختصاصی پیشنهاد می‌گردد.
آیا تجهیزات صنعتی تداخلی روی شبکه اپراتورها (همراه اول، ایرانسل) ایجاد می‌کنند؟
تجهیزات صنعتی استانداردی که ما ارائه می‌دهیم (مانند برند Kathrein) مجهز به پردازنده‌های هوشمند ALC و AGC هستند. این تکنولوژی‌ها از بازگشت نویز و تداخل فرکانسی (Oscillation) جلوگیری کرده و خروجی استانداردی را تامین می‌کنند که هیچ آسیبی به دکل‌های BTS اپراتورها وارد نمی‌کند.
زمان مورد نیاز برای اجرای پروژه در یک برج تجاری چقدر است؟
زمان اجرا کاملاً به متراژ، تعداد طبقات و شرایط معماری (وضعیت سقف کاذب، رایزرها و داکت‌ها) بستگی دارد. اما به طور میانگین، پس از تایید نقشه‌های طراحی، پروسه کابل‌کشی و نصب تجهیزات بین چند روز تا دو هفته کاری برای پروژه‌های متوسط تا بزرگ زمان می‌برد.
آیا این دستگاه‌ها قطعی کارتخوان‌ها (POS) را در فروشگاه‌ها برطرف می‌کنند؟
بله، کارتخوان‌های سیار معمولاً بر بستر دیتای GPRS (نسل دو) یا 4G فعالیت می‌کنند. با نصب دستگاه‌های مالتی‌باند و تقویت فرکانس‌های مربوطه، اتصال این دستگاه‌ها به شبکه بانکی پایدار شده و مشکل تراکنش‌های ناموفق در طبقات منفی یا واحدهای تجاری کور به طور کامل رفع می‌شود.
عمر مفید تجهیزات مخابراتی صنعتی چقدر است؟
با توجه به استفاده از هیت‌سینک‌های قدرتمند برای دفع حرارت و قطعات الکترونیکی کلاس صنعتی، این دستگاه‌ها برای کارکرد مداوم (۲۴ ساعته) طراحی شده‌اند. در صورت رعایت اصول نصب، ایزولاسیون صحیح و سرویس دوره‌ای، عمر مفید آن‌ها به بیش از ۵ تا ۱۰ سال می‌رسد.
آیا هزینه مشاوره و امکان‌سنجی اولیه رایگان است؟
مشاوره تلفنی و بررسی اولیه شرایط پروژه توسط کارشناسان ما به صورت رایگان انجام می‌شود. برای پروژه‌های صنعتی و مجتمع‌های بزرگ که نیازمند اعزام تیم فنی برای Site Survey و اندازه‌گیری دقیق با دستگاه‌های تخصصی هستند، هزینه کارشناسی لحاظ می‌گردد که معمولاً در صورت عقد قرارداد تجهیز، در فاکتور نهایی لحاظ خواهد شد.
آماده ارتقای پایدار ارتباطات در پروژه خود هستید؟
برای دریافت مشاوره تخصصی، بررسی دقیق نقشه‌های معماری و برآورد فنی اجرای سیستم‌های توزیع آنتن (DAS) در مجتمع‌های تجاری و صنعتی، با کارشناسان ارشد فنی ما در ارتباط باشید.
