عیب‌یابی سیستم تقویت آنتن موبایل | رفع نویز و خطاهای رایج

۱. مبانی عیب‌یابی سیستم تقویت آنتن موبایل: ریشه‌یابی افت سیگنال

طراحی و اجرای شبکه‌های تقویت‌کننده سلولی (Cellular Repeaters) در محیط‌های بسته به هیچ عنوان یک فرآیند ایستا و یک‌بار-مصرف نیست. شبکه‌های رادیویی موبایل همواره در معرض تغییرات توپولوژیکی و محیطی قرار دارند. بسیاری از کاربران تصور می‌کنند که پس از نصب اولیه و دریافت خطوط پر از سیگنال روی نمایشگر گوشی تلفن همراه، عملکرد دستگاه تا سال‌ها بدون نقص باقی می‌ماند. اما در واقعیت، امواج الکترومغناطیسی با چالش‌هایی نظیر محوشدگی چندمسیره (Multi-path Fading)، تغییرات در الگوی تشعشعی دکل‌های مجاور و ایجاد موانع جدید محیطی مواجه هستند که می‌توانند سیگنال ورودی به دستگاه را به شدت تضعیف یا دچار اعوجاج کنند.

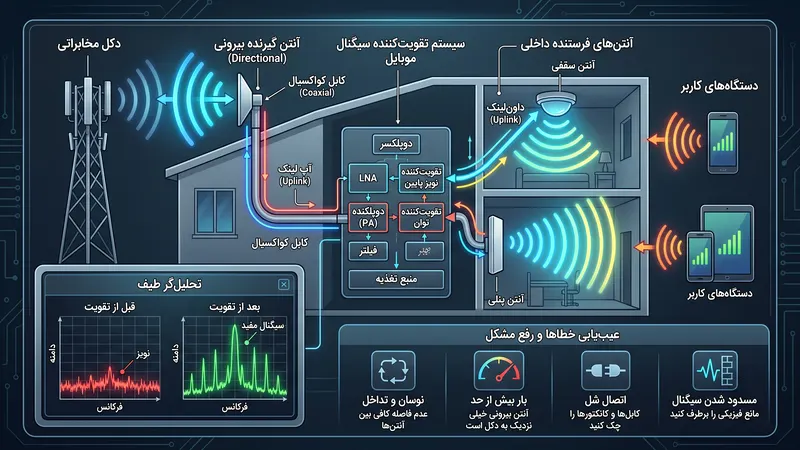

در یک دیدگاه کاملاً مهندسی، عیب یابی سیستم تقویت آنتن موبایل نیازمند شناسایی دقیق متغیرها در سه لایه کلیدی است: لایه دریافت (Donor Unit)، لایه پردازش و تقویت (Booster Core) و لایه توزیع (Service Unit). هرگونه عدم تعادل در پارامترهایی نظیر RSRP (قدرت دریافت سیگنال مرجع) و RSRQ (کیفیت سیگنال مرجع) می‌تواند مستقیماً بر خروجی نهایی سیستم تاثیر بگذارد و منجر به بروز اختلالات متعددی از جمله قطعی مکالمه یا از دست رفتن بسته‌های داده شود.

برای اطمینان از عملکرد صحیح و استاندارد بودن تمامی قطعات در برابر این تغییرات محیطی، انتخاب تجهیزات تقویت آنتن موبایل که دارای مدارهای پردازشی هوشمند و سیستم‌های کنترل خودکار بهره (AGC) هستند، یک پیش‌نیاز حیاتی است. تجهیزات بی‌کیفیت به محض تغییر شرایط فرکانسی محیط، توانایی تطبیق‌پذیری را از دست داده و شبکه را به حالت کما می‌برند.

۱.۱. متغیرهای محیطی و رفتار دینامیک دکل مخابراتی (BTS)

دکل‌های فرستنده-گیرنده پایه (BTS) شبکه‌های هوشمندی هستند که به صورت مداوم توان خروجی و زاویه تیلت (Tilt) آنتن‌های خود را بر اساس ترافیک کاربران تنظیم می‌کنند. اگر آنتن گیرنده بیرونی شما سیگنال را از یک سکتور (Sector) خاص دریافت می‌کند، افزایش ناگهانی ترافیک در آن سکتور می‌تواند باعث پدیده‌ای به نام "تنفس سلولی" (Cell Breathing) شود که در آن برد موثر دکل کاهش می‌یابد. این تغییر باعث افت شدید سیگنال ورودی به بوستر شده و نیازمند بررسی تخصصی است.

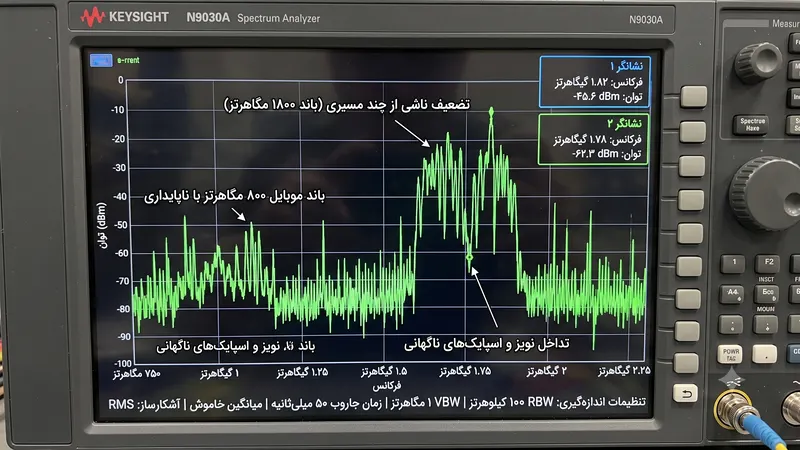

Caption (کپشن): آنالیز و عیب‌یابی نویزهای محیطی و رفتار شبکه BTS از طریق دستگاه اسپکتروم آنالایزر مهندسی

۲. رمزگشایی و تحلیل فنی خطاهای رایج در دستگاه بوستر

یکی از مهم‌ترین ارکان در فرآیند پشتیبانی فنی بوستر، توانایی تحلیل و تفسیر آلارم‌های نوری و کدهای خطایی است که دستگاه به نمایش می‌گذارد. ریپیترهای استاندارد معمولاً دارای نشانگرهای LED شامل Power ،Signal ،ISO و Alarm هستند. زمانی که مدار کنترل خودکار سطح (ALC) متوجه شود که توان ورودی از سمت آنتن بیرونی بسیار بیشتر از حد مجاز است (اورلود شدن ماژول)، به صورت اتوماتیک گین (Gain) دستگاه را کاهش می‌دهد. در صورتی که این کاهش گین برای جبران اضافه بار کافی نباشد، دستگاه برای محافظت از سوختن آمپلی‌فایرهای داخلی خود، به طور کامل مدار را قطع کرده و چراغ Alarm به رنگ قرمز ثابت در می‌آید.

در مواجهه با این کد خطاهای رایج دستگاه تقویت، راهکار مهندسی کاهش توان ورودی است. این کار می‌تواند از طریق تغییر جهت آنتن Yagi گیرنده (به دور از دکل قدرتمند)، استفاده از تضعیف‌کننده‌های سیگنال (Attenuator) در مسیر خط کابل کواکسیال، و یا جابجایی محل نصب آنتن بیرونی به نقطه‌ای با دید غیرمستقیم انجام شود. نادیده گرفتن این خطاها و تلاش برای ریستارت مداوم دستگاه، به طور حتم به خرابی دائمی بورد پردازشی مرکزی منجر خواهد شد.

۲.۱. بررسی علت روشن نشدن چراغ سیگنال یا افت ناگهانی توان

علت روشن نشدن چراغ سیگنال همیشه به معنای خرابی سخت‌افزاری نیست. در بسیاری از موارد این اتفاق به علت نرسیدن ولتاژ کافی و پایدار از منبع تغذیه (آداپتور) به ماژول‌های تقویت فرکانس رادیویی رخ می‌دهد. مدارهای RF به شدت نسبت به نوسانات ولتاژ حساس هستند و اگر منبع تغذیه نتواند آمپر مورد نیاز در زمان پیک ترافیک را تامین کند، دستگاه دچار حالت افت توان (Power Sag) می‌شود.

دلیل دیگر خاموشی چراغ سیگنال، قطعی یا اتصالی در مسیر ارتباطی کابل کواکسیال ورودی است. اگر پین مرکزی کانکتور دچار آسیب فیزیکی شده باشد و با شیلد کابل اتصال کوتاه (Short Circuit) برقرار کند، جریان DC موجود بر روی خطوط دستگاه کاملاً تخلیه شده و بورد از کار می‌افتد. انجام تست پیوستگی (Continuity Test) با استفاده از مولتی‌متر برای بررسی مسیر کابل در این شرایط الزامی است.

Caption (کپشن): فرآیند تست کابل و بررسی کیفیت اتصال کانکتورهای پرسی جهت جلوگیری از اتلاف انرژی

۳. تست کابل و کانکتور: پاشنه آشیل انتقال فرکانس مخابراتی

یکی از مهم‌ترین ارکان در حوزه تعمیرات ریپیتر موبایل، تسلط بر رفتار فیزیکی امواج درون خطوط انتقال (Transmission Lines) است. کابل‌های کواکسیال و کانکتورها وظیفه انتقال امن امواج مایکروویو از آنتن به دستگاه و بالعکس را بر عهده دارند. هرگونه ناهمگونی در امپدانس سیستم (ایجاد عدم تطابق ۵۰ اهم) به پدیده‌ای به نام نسبت موج ایستاده ولتاژ (VSWR) منجر می‌شود. در صورتی که این شاخص از حد مجاز (معمولاً ۱.۵ به ۱) فراتر رود، بخش عمده‌ای از انرژی ارسالی از سوی بوستر به سمت خود دستگاه بازتاب داده شده (Return Loss) که موجب داغ شدن شدید ترانزیستورهای آمپلی‌فایر می‌گردد.

بسیاری از نصاب‌های غیرحرفه‌ای برای کاهش هزینه‌ها از کابل‌های آنتن تلویزیون (RG59 یا RG6 معمولی با امپدانس ۷۵ اهم) استفاده می‌کنند. این اقدام یک خطای فاجعه‌بار است. میزان تضعیف سیگنال (Attenuation) در کابل‌های غیراستاندارد به خصوص در فرکانس‌های بالا نظیر ۱۸۰۰ یا ۲۱۰۰ مگاهرتز (شبکه‌های 4G) بسیار شدید است. تست کابل و کانکتور نشان می‌دهد که به طور مثال در یک طول ۲۰ متری، یک کابل بی‌کیفیت می‌تواند تا ۱۵ دسی‌بل از توان سیگنال را نابود کند.

روند صحیح عیب‌یابی کابل شامل بررسی عدم لهیدگی، عدم ورود رطوبت به داخل غلاف (که باعث تغییر ثابت دی‌الکتریک کابل می‌شود) و اطمینان از پرس یا لحیم‌کاری بی‌نقص کانکتورهای N-Type است. استفاده از کابل‌های مرغوب وارداتی مانند LMR300 و LMR400 که از شیلدینگ چندلایه و مس خالص بهره می‌برند، تنها راهکار تضمینی برای انتقال توان کامل به آنتن‌های سرویس داخل ساختمان است.

۴. رفع نویز، تداخل فرکانسی و پدیده مخرب لوپ (Oscillation)

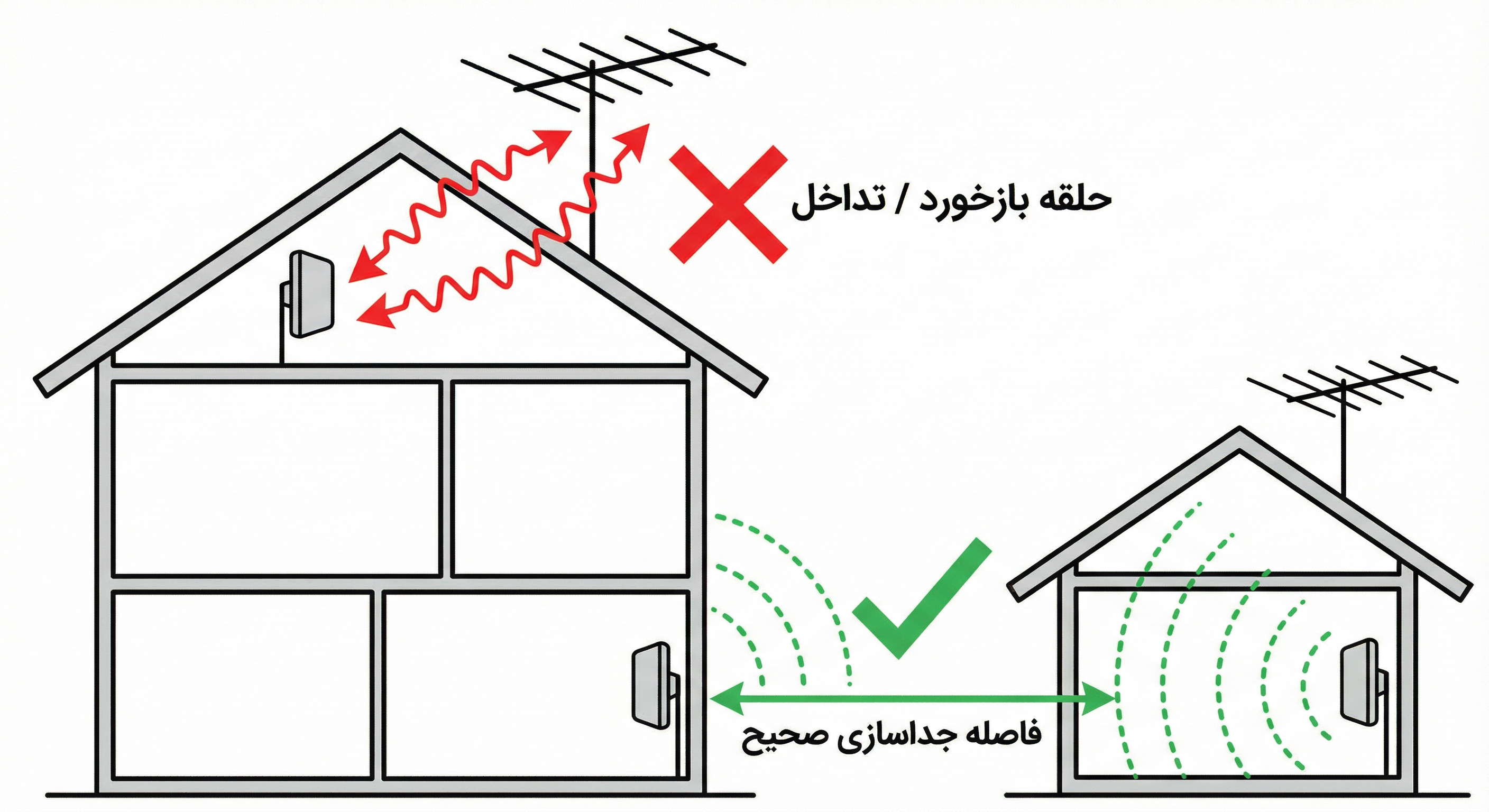

پدیده نوسان یا Oscillation زمانی رخ می‌دهد که سیگنال تقویت شده و خارج شده از آنتن داخلی (Service Antenna) مجدداً توسط آنتن بیرونی (Donor Antenna) دریافت شود. این فرآیند دقیقاً مشابه نزدیک کردن میکروفون به بلندگو در سیستم‌های صوتی است که باعث ایجاد یک سوت گوش‌خراش می‌شود. در سیستم‌های مخابراتی، این لوپ بی‌نهایت باعث اشباع شدن کامل تقویت‌کننده و در نهایت مختل کردن شبکه دکل مرکزی (BTS) می‌گردد. در این شرایط دستگاه بوستر به صورت خودکار برای محافظت از شبکه اپراتور، خروجی خود را قطع کرده و چراغ ISO چشمک‌زن می‌شود.

راه حل خطاهای دستگاه بوستر که ناشی از ایزولاسیون ضعیف است، در گرو فاصله‌گذاری اصولی فیزیکی قرار دارد. قانون طلایی مهندسی مخابرات در این زمینه می‌گوید: میزان ایزولاسیون بین آنتن گیرنده و فرستنده باید حداقل ۱۵ دسی‌بل بیشتر از حداکثر بهره (Gain) دستگاه باشد. به عنوان مثال، اگر ریپیتری دارای گین ۶۵ دسی‌بل است، ساختار ساختمان و فاصله بین دو آنتن باید حداقل ۸۰ دسی‌بل افت در مسیر هوا (Path Loss) ایجاد کند.

برای رفع نویز و تداخل فرکانسی، استفاده از موانع فیزیکی متراکم (مانند دیوارهای بتنی سربی یا سقف‌های ایزوگام شده با فویل آلومینیومی) بسیار موثر است. همچنین فاصله‌گذاری عمودی (Vertical Separation) بسیار کارآمدتر از فاصله‌گذاری افقی است. آنتن پنل داخلی هرگز نباید مستقیماً به سمت آنتن گیرنده بیرونی قرار گیرد؛ زیرا پترن تشعشعی (Radiation Pattern) آنتن‌ها به گونه‌ای است که تابش متقابل ایجاد می‌کند.

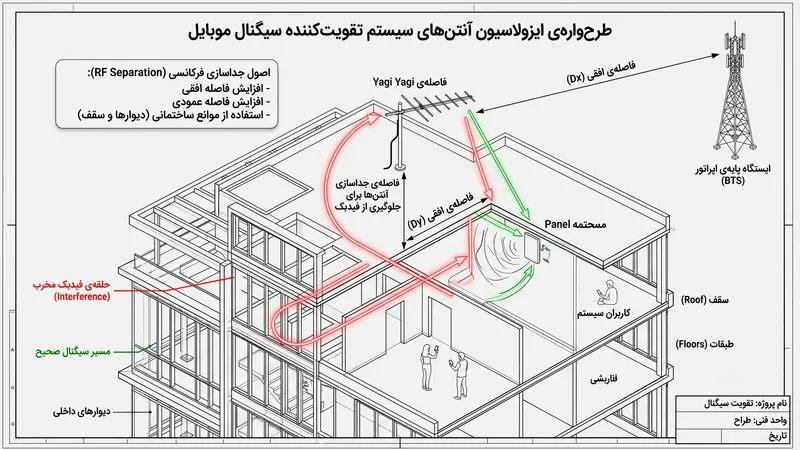

Caption (کپشن): دیاگرام شماتیک بررسی فواصل ایزولاسیون عمودی و افقی برای مهار پدیده فیدبک (لوپ)

۵. افت کیفیت اینترنت پس از نصب سیستم ریپیتر: دلایل و راهکارها

یکی از پرتکرارترین شکایات در حوزه عیب یابی سیستم تقویت آنتن موبایل، افت کیفیت اینترنت پس از نصب است. بسیاری از کاربران گزارش می‌دهند که با وجود پر بودن نوارهای آنتن گوشی (RSRP بالا)، سرعت دانلود به شدت کند بوده و پینگ شبکه به شدت نوسان دارد. دلیل این امر ریشه در تفاوت ساختار مکالمه‌های صوتی (Voice) با انتقال داده‌های پهن‌باند (Broadband Data) دارد.

شبکه‌های 4G LTE و 5G برای انتقال سریع داده‌ها به شدت نیازمند یک محیط بدون نویز هستند؛ پارامتری که با SINR (نسبت سیگنال به تداخل به علاوه نویز) سنجیده می‌شود. یک دستگاه بوستر، تفاوت میان سیگنال پاک و نویز زمینه (Noise Floor) را متوجه نمی‌شود؛ بنابراین اگر آنتن بیرونی سیگنالی همراه با نویز دریافت کند، بوستر دقیقاً همان نویز را به طور مساوی با سیگنال مفید تقویت کرده و در داخل پخش می‌کند. این امر باعث می‌شود SINR در مقادیر پایین باقی بماند و الگوریتم‌های هوشمند گوشی موبایل مجبور شوند به منظور حفظ پایداری ارتباط، از مدولاسیون‌های پایین‌رده استفاده کنند که مستقیماً به کاهش سرعت دانلود منجر می‌شود.

راهکار طلایی برای رفع این چالش، استفاده از آنتن‌های به شدت جهت‌دار (Directional) نظیر آنتن‌های لگاریتمی (Log-Periodic) یا یاگی (Yagi) با بهره بالا است. این آنتن‌ها با متمرکز کردن زاویه دید خود به سمت یک دکل خاص و فیلتر کردن نویز دکل‌های مجاور از طرفین، یک سیگنال تمیز (Clean Signal) را به بوستر ارسال می‌کنند. علاوه بر آن، اطمینان از قرار نداشتن دستگاه در حالت اورلود و عدم ایجاد نویزهای هارمونیک درون خود آمپلی‌فایر نیز نقشی حیاتی در حفظ پایداری اینترنت ایفا می‌کند.

۶. کالیبراسیون پیشرفته و هم‌ترازی نهایی تجهیزات برای پایداری شبکه

بخش نهایی و تعیین‌کننده در پشتیبانی فنی بوستر، مرحله کالیبراسیون و هم‌ترازی (Alignment) دقیق تجهیزات است. تنظیم جهت آنتن‌های گیرنده نباید به صورت چشمی و بر اساس حدسیات صورت گیرد. مهندسان ارتباطات از ابزارهای دقیقی همچون اسپکتروم آنالایزر و دستگاه‌های فیلد تست (Field Test Equipments) برای یافتن بردار غالب سیگنال (Dominant Signal Vector) استفاده می‌کنند.

در صورتی که به تجهیزات پیشرفته دسترسی ندارید، استفاده از منوهای مخفی مهندسی در گوشی‌های هوشمند (Engineering Mode) می‌تواند دیدگاه خوبی از پارامترهای سیگنال در اختیار شما قرار دهد. با وارد کردن کدهایی نظیر `*3001#12345#*` در آیفون یا بررسی منوی Status در سیستم‌عامل اندروید، می‌توانید به صورت لحظه‌ای شاخص‌های RSRP ،RSRQ ،RSSI و از همه مهمتر شناسه‌های سلولی (Cell ID) را مانیتور کنید. هدف از کالیبراسیون، یافتن زاویه‌ای است که در آن، آنتن بیرونی قدرتمندترین سیگنال ممکن را از یک دکل واحد (بدون نوسان بین چند دکل) دریافت نماید.

پس از تنظیم جهت آنتن، باید به نمایشگر دیجیتال روی بدنه بوستر مراجعه کرد. دستگاه‌های تقویت استاندارد دارای صفحه نمایش LCD هستند که میزان گین (Gain) خروجی و قدرت ورودی را به صورت تفکیک شده برای باندهای 900، 1800 و 2100 مگاهرتز نشان می‌دهند. اطمینان حاصل کنید که دستگاه در بالاترین سطح راندمان خود بدون نمایش هشدارهای مرتبط با اورلود کار می‌کند. بررسی دوره‌ای این اتصالات و مانیتورینگ عملکرد دستگاه در فصول مختلف سال، متضمن پایداری دائمی ارتباطات شما خواهد بود.

Caption (کپشن): استفاده از فیلد تست اسمارت‌فون جهت سنجش شاخص‌های RSRP و کالیبراسیون آنتن گیرنده
