قیمت دستگاه تقویت آنتن موبایل؛ جدول قیمت و راهنمای بودجه

متغیرهای ساختاری و الکترونیکی تعیین‌کننده ارزش تجهیزات تقویت‌کننده سیگنال

هنگام بررسی ساختار مالی و فنی یک سیستم تقویت‌کننده آنتن موبایل، اولین نکته‌ای که جلب توجه می‌کند، تفاوت چشمگیر قیمت بوسترها و ریپیترهای مختلف در سطح بازار است. این اختلاف قیمت به هیچ وجه تصادفی یا صرفاً ناشی از نام تجاری نیست، بلکه ریشه در مشخصات فنی پنهان بورد الکترونیکی، ساختار فیلتراسیون و استانداردهای مخابراتی دستگاه دارد.

اصلی‌ترین فاکتور فنی تعیین‌کننده کارایی و ارزش بوستر، توان خروجی آن (معمولاً بر حسب dBm یا میلی‌وات) و ضریب تقویت سیگنال (Gain بر حسب dB) است. دستگاه‌های ارزان‌قیمت خانگی معمولاً دارای توان خروجی بسیار پایینی در حدود ۱۰ الی ۱۵ dBm با گین پایین‌تر از ۶۰ dB هستند. در مقابل، سیستم‌های نیمه‌صنعتی و صنعتی توان‌های خروجی فراتر از ۲۳ الی ۳۷ dBm و گین‌های بیش از ۷5 الی ۸۵ dB را ارائه می‌دهند. تولید ترانزیستورهای تقویت‌کننده خطی که بتوانند در توان‌های بالا بدون اعوجاج سیگنال (Distortion) کار کنند، هزینه تولید بسیار بالاتری دارد.

فاکتور تعیین‌کننده دیگر، وجود مدارهای هوشمند تعدیل گین خودکار (AGC - Automatic Gain Control) و مدارهای کنترل سطح لینک بالا (ALC - Automatic Level Control) است. این مدارها وظیفه دارند تا در صورت قوی شدن ناگهانی سیگنال ورودی از دکل BTS، به صورت خودکار گین دستگاه را کاهش دهند تا از اشباع شدن بورد و ایجاد خودنوسانی (Oscillation) جلوگیری شود. دستگاه‌های فاقد این مدارها، ارزان‌تر هستند اما پایداری حرارتی و فرکانسی بسیار ضعیفی دارند و پس از مدت کوتاهی کارکرد مداوم دچار افت کارایی شدید می‌شوند.

برای درک عمیق‌تر سازوکار مخابراتی این دستگاه‌ها و نحوه هدایت امواج رادیویی، مطالعه راهنمای جامع تقویت آنتن موبایل می‌تواند بینش جامعی درباره انتخاب فرکانس‌های مناسب در اختیار شما بگذارد.

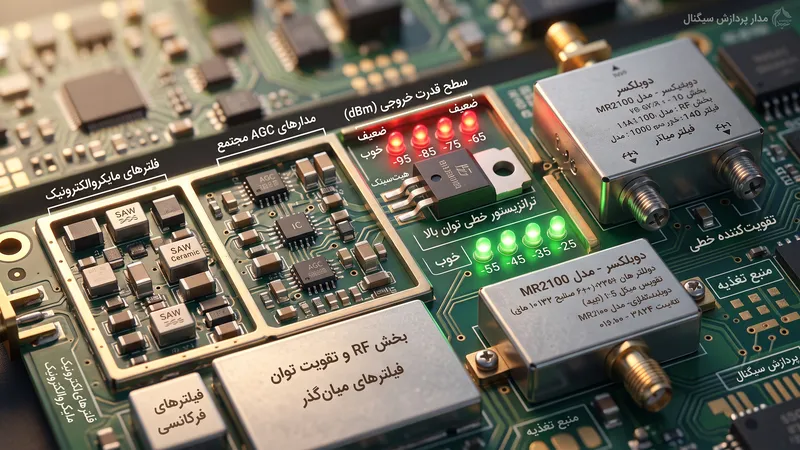

Caption (کپشن): نمای شماتیک بورد پردازش سیگنال مجهز به فیلترهای بالاگذر و مدارهای کنترلی پیشرفته مخابراتی

تأثیر گستردگی باندهای فرکانسی بر معماری بورد و هزینه‌های ساخت بوستر

یکی از پرتکرارترین سؤالات کاربران این است که چرا دستگاه‌های دو باند، سه باند و چند باند تفاوت قیمت شدیدی با یکدیگر دارند. پاسخ این پرسش در فیزیک امواج و معماری سخت‌افزاری بوستر نهفته است. هر باند فرکانسی (به عنوان مثال باند ۹۰۰ مگاهرتز برای مکالمه نسل دوم، باند ۱۸۰۰ مگاهرتز برای دیتای 4G و مکالمه دیجیتال، و باند ۲۱۰۰ مگاهرتز برای نسل سوم و فورجی همراه اول و ایرانسل) نیازمند فیلترهای فرکانسی مجزا (Duplexers)، مسیرهای تقویت‌کننده خطی اختصاصی و ترانزیستورهای فرکانسی خاص خود روی برد اصلی است.

در یک ریپیتر موبایل تک‌باند، عملاً یک مسیر رفت و برگشت فرکانسی طراحی می‌شود. اما هنگامی که با یک دستگاه سه‌باند روبه‌رو هستیم، سه دستگاه مینیاتوری مجزا درون یک شاسی آلومینیومی قرار گرفته‌اند که باید بدون ایجاد تداخل نویزی روی یکدیگر کار کنند. ساخت دیپلکسرهای باکیفیت بالا که بتوانند مرز فرکانس‌های ۹۰۰، ۱۸۰۰ و ۲۱۰۰ مگاهرتز را با دقت بالا جداسازی کنند و مانع از ورود هارمونیک‌های ناخواسته شوند، مهندسی و آلیاژهای بسیار گرانی را می‌طلبد. برندهای معتبری نظیر Kathrein با پیاده‌سازی متالورژی دقیق در ساخت محفظه آلومینیومی شیلددار خود، مانع از نشت فرکانسی می‌شوند؛ قابلیتی که در تجهیزات ارزان‌قیمت بی‌کیفیت کاملاً نادیده گرفته می‌شود.

نقش حیاتی کابل‌های هم‌محور کم‌افت و تجهیزات غیرفعال در بازدهی پوشش داخلی

بسیاری از افراد تمام بودجه خود را صرف خرید بوستر موبایل می‌کنند و از اهمیت کابل کشی و کانکتورها غافل می‌شوند؛ اشتباهی که کل کارایی سیستم را تحت شعاع قرار می‌دهد. سیگنال‌های مخابراتی فرکانس بالا (مخصوصاً در باندهای ۱۸۰۰ و ۲۱۰۰ مگاهرتز که برای دیتای LTE و فناوری‌های نوین مثل VoLTE و 5G استفاده می‌شوند) به شدت در برابر طول مسیر و نوع هادی کابل حساس هستند.

استفاده از کابل‌های معمولی و غیراستاندارد تلویزیونی (مانند RG6 با شیلد آلومینیومی ضعیف یا کابل‌های کواکسیال متفرقه با امپدانس نامناسب) افت سیگنال بسیار بالایی (حتی بیش از ۰.۵ dB به ازای هر متر در فرکانس ۲۱۰۰ مگاهرتز) به همراه دارد. این موضوع به این معنی است که یک کابل ۲۰ متری بی‌کیفیت می‌تواند تا ۱۰ dB از سیگنال گران‌بهای دریافتی شما را پیش از رسیدن به دستگاه نابود کند. به همین دلیل در استانداردهای مهندسی مخابرات، استفاده از کابل‌های کم‌افت ۵۰ اهمی مانند کابل LMR-300 یا LMR-400 به همراه کانکتورهای برنجی مرغوب با آبکاری طلا یا نقره (N-Type یا SMA) کاملاً ضروری است. این تجهیزات غیرفعال (Passive) به دلیل به کارگیری مس با خلوص بالا و عایق‌های فوم دی‌الکتریک پیشرفته، قیمت بالاتری دارند اما تضمین‌کننده حفظ پارامترهای کیفی سیگنال مانند RSRP و SINR در طول مسیر انتقال هستند.

تحلیل الزامات مخابراتی در سناریوهای گوناگون؛ از مسکونی تا سوله‌های صنعتی

طراحی یک سیستم تقویت‌کننده همواره متغیر بوده و وابسته به فاکتورهای محیطی فراوانی است. یک فرمول ثابت برای همه فضاها وجود ندارد. به عنوان مثال، تجهیزات مناسب برای یک آپارتمان مسکونی کوچک با متراژ ۱۰۰ متر، از نظر توان خروجی و گین، کاملاً با نیازمندی‌های یک سوله صنعتی ۲000 متری یا یک کارخانه واقع در نقاط کور حومه شهر تفاوت دارد.

در محیط‌های مسکونی و اداری کوچک، فاکتور کلیدی حفظ زیبایی بصری و استفاده از آنتن‌های داخلی پنلی یا سقفی دکوراتیو بدون ایجاد نویزهای القایی است. اما در محیط‌های وسیع مانند سوله‌ها، به علت ساختارهای فلزی سنگین و سقف‌های بلند که مانع از عبور آزادانه فرکانس‌ها می‌شوند، پدیده چندمسیره شدن سیگنال (Multi-path Fading) رخ می‌دهد. در این موارد، مهندسان باید از ریپیترهای پرقدرت صنعتی استفاده کنند و با استفاده از تقسیم‌کننده‌های فرکانسی (Splitters) و تزریق‌کننده‌ها (Couplers)، سیگنال تقویت‌شده را به چندین آنتن داخلی همه‌جهته (Omni-directional) یا آنتن‌های یاگی هدایت کنند تا پوشش یکنواختی حاصل شود.

چنانچه به دنبال ارزیابی دقیق مشخصات فنی مدل‌های گوناگون و تهیه بسته‌های آماده متناسب با متراژهای مختلف هستید، پیشنهاد می‌کنیم به بخش تقویت آنتن موبایل مراجعه نمایید تا جزییات دقیق فنی هر سیستم را بررسی کنید.

پیامدهای فنی و قانونی استفاده از ریپیترهای غیراستاندارد و ارزان‌قیمت

یکی از بزرگترین چالش‌ها در بازار تقویت‌کننده‌های آنتن موبایل، وفور دستگاه‌های بسیار ارزان‌قیمت و بدون شناسنامه فنی است. این دستگاه‌ها معمولاً در کارگاه‌های غیر استاندارد و بدون تست‌های کالیبراسیون فرکانسی ساخته می‌شوند. به دلیل عدم وجود فیلترهای میان‌گذر دقیق، این تجهیزات علاوه بر تقویت سیگنال مورد نظر شما، نویزهای محیطی و امواج ناخواسته را نیز در کل محدوده فرکانسی تقویت و در هوا منتشر می‌کنند.

این پدیده که به عنوان "تداخل فرکانسی بالا رونده" (Uplink Interference) شناخته می‌شود، مستقیماً به سمت دکل‌های BTS اپراتورها (همراه اول و ایرانسل) هدایت شده و موجب از کار افتادن بخش بزرگی از خدمات‌رسانی آن دکل به کل منطقه مسکونی مجاور می‌شود. سازمان تنظیم مقررات و ارتباطات رادیویی (CRA) با استفاده از خودروهای مجهز به سیستم‌های جهت‌یاب نویز (Direction Finding)، این سیگنال‌های مزاحم را به سرعت ردیابی کرده و مالکان تجهیزات غیرمجاز را با جریمه‌های سنگین نقدی و ضبط کامل تجهیزات مواجه می‌کند. از این رو، انتخاب هوشمندانه تجهیزات استاندارد مجهز به فیلترهای باند باریک کالیبره‌شده، نه تنها تضمین‌کننده پایداری آنتن شماست، بلکه از بروز عواقب قانونی پیشگیری می‌کند.

پارامترهای مؤثر بر فرآیند پایش سیگنال و هزینه‌های راه‌اندازی مهندسی

راه اندازی و کالیبراسیون یک سیستم ریپیتر موبایل کاری کاملاً مهندسی و تخصصی است که به ابزارهای تحلیل فرکانسی نیازمند است. فرآیند نصب با عملیات پایش سیگنال (Site Survey) آغاز می‌شود. در این مرحله، مهندس مخابرات با استفاده از اسپکتروم آنالایزر یا نرم‌افزارهای تخصصی تحلیل شبکه، قوی‌ترین و پایدارترین دکل BTS موجود در منطقه را شناسایی کرده و فرکانس‌های فعال آن را استخراج می‌کند.

زاویه قرارگیری آنتن خارجی (یاگی یا لگاریتمی برند Kathrein) باید با دقت میلی‌متری به سمت مناسب‌ترین سکتور دکل تنظیم شود تا بهترین پارامتر RSRP (قدرت سیگنال دریافتی) و مهم‌تر از آن، مطلوب‌ترین وضعیت SINR (نسبت سیگنال به نویز) به دست آید. در گام بعدی، فاکتور ایزولاسیون بین آنتن خارجی و آنتن‌های داخلی مورد ارزیابی قرار می‌گیرد. اگر ایزولاسیون فیزیکی (مسافت، دیوارهای بتنی سقف و زمین) کافی نباشد، امواج خروجی آنتن داخلی دوباره توسط آنتن خارجی جذب شده و چرخه باطل نوسانی (Feedback Loop) پدید می‌آید که بورد دستگاه را به شدت داغ کرده و کارایی آن را به صفر می‌رساند. هزینه نصب حرفه‌ای شامل این خدمات تخصصی، طراحی شماتیک کابل کشی، ابزارها و کالیبراسیون‌های فرکانسی نهایی است که پایداری طولانی‌مدت سیستم را تضمین می‌نماید.
