دستگاه تقویت کننده آنتن: راهنمای خرید و حل مشکل آنتن دهی

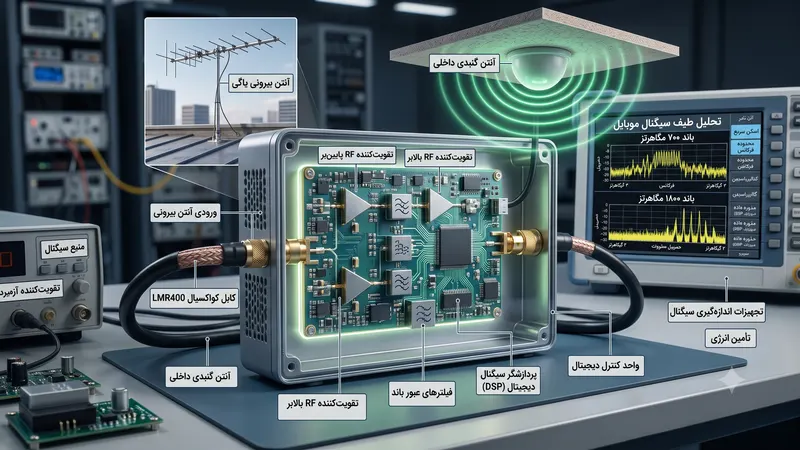

ساختار مهندسی و عملکرد دستگاه تقویت کننده آنتن در شبکه‌های مخابراتی
​​​​‍​‌​​‍​‍‍‍‍‌
آخرین بروزرسانی:
بررسی و بازبینی فنی: شورای مهندسی متنت
📅 بازبینی شده: خرداد ۱۴۰۵ ⏱️ زمان مطالعه: ۱۵ دقیقه 👤 نویسنده: تیم فنی متنت
خلاصه این راهنما در یک دقیقه:

دستگاه تقویت کننده آنتن صرفاً یک وسیله‌ی ساده‌ی پلاگ‌اند‌پلی نیست، بلکه یک گره مخابراتی (Node) پیچیده است که با استفاده از تقویت‌کننده‌های کم‌نویز (LNA) و توان‌بالا (PA)، ضعف سیگنال‌های دریافتی از ایستگاه‌های پایه (BTS) را جبران می‌کند. اثربخشی این تجهیزات به‌شدت به متغیرهای محیطی نظیر ضریب تضعیف مصالح ساختمانی، پدیده‌ی چندمسیری شدن (Multipath Fading) و ایزولاسیون دقیق بین آنتن گیرنده و فرستنده وابسته است. در این مقاله فنی، آناتومی این سیستم‌ها، نحوه غلبه بر افت مسیر (Path Loss) و اصول کالیبراسیون استاندارد را بر اساس جدیدترین پروتکل‌های مهندسی شبکه‌های سلولی بررسی می‌کنیم.

فهرست مطالب

۱. مبانی فیزیکی انتقال امواج و نقش دستگاه تقویت کننده آنتن

در دنیای مهندسی مخابرات سلولی، امواج رادیویی (RF) با چالش‌های فیزیکی متعددی برای رسیدن به دستگاه نهایی کاربر مواجه هستند. ایستگاه‌های پایه فرستنده و گیرنده (BTS) وظیفه تامین پوشش منطقه‌ای را بر عهده دارند، اما ماهیت فیزیکی امواج الکترومغناطیسی به‌گونه‌ای است که با افزایش فاصله و برخورد با موانع فیزیکی، دچار افت شدید انرژی می‌شوند. در این سناریو، یک دستگاه تقویت کننده آنتن به‌عنوان یک راهکار جبرانی و مهندسی‌شده وارد عمل می‌شود. این دستگاه‌ها که در ادبیات فنی تحت عنوان تکرارکننده (Repeater) یا بوستر دوطرفه (Bi-Directional Amplifier - BDA) شناخته می‌شوند، سیگنال‌های ضعیف‌شده در لایه‌ی Downlink (از دکل به گوشی) و Uplink (از گوشی به دکل) را دریافت، پردازش، فیلتر و با توان بسیار بالاتری بازتولید می‌کنند.

باید در نظر داشت که فرآیند تقویت سیگنال صرفاً به معنای افزایش دامنه موج نیست؛ بلکه حفظ یکپارچگی داده‌ها و جلوگیری از اعوجاج سیگنال (Signal Distortion) از اهمیت بالاتری برخوردار است. اگر یک سیستم تقویت‌کننده دارای فیلترهای میان‌گذر (Band-pass filters) مناسبی نباشد، نه‌تنها کیفیت تماس و دیتا بهبود نمی‌یابد، بلکه با تقویت نویزهای پس‌زمینه (Noise Floor)، نسبت سیگنال به نویز (SNR) کاهش یافته و شبکه دچار اختلالات شدیدتری می‌گردد. به همین دلیل، بررسی دقیق مشخصه‌های فنی و باندهای فرکانسی پیش از هرگونه مداخله‌ی سخت‌افزاری کاملاً الزامی است.

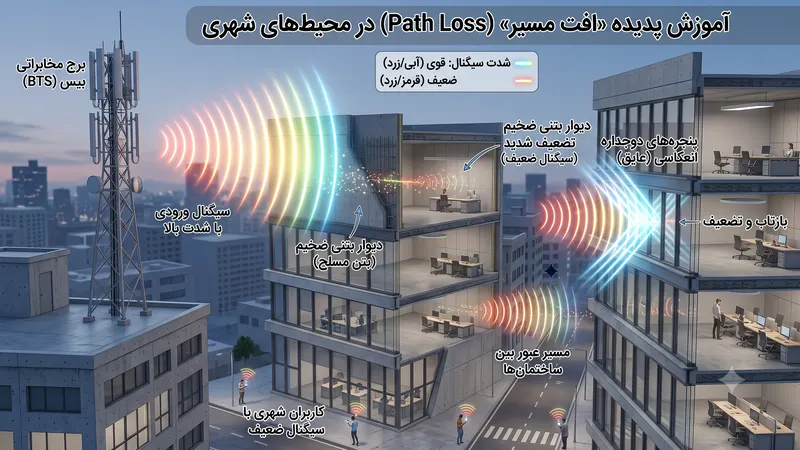

مبانی فیزیکی امواج رادیویی و افت مسیر در مخابرات سیار
Caption (کپشن): نمایش گرافیکی افت دامنه امواج الکترومغناطیسی در فواصل دور از ایستگاه‌های BTS و نیاز به بازتولید موج.

۱.۱. تحلیل پدیده تضعیف سیگنال (Signal Attenuation) در محیط‌های متراکم

تضعیف سیگنال یا Path Loss، یک قانون فیزیکی گریزناپذیر در انتشار امواج است. زمانی که امواج رادیویی با فرکانس‌های بالا (مانند باندهای ۱۸۰۰، ۲۱۰۰ یا ۲۶۰۰ مگاهرتز که برای شبکه‌های 4G و LTE استفاده می‌شوند) از هوا عبور می‌کنند، انرژی آن‌ها به‌صورت تصاعدی کاهش می‌یابد. اما چالش اصلی زمانی آغاز می‌شود که این امواج به محیط‌های متراکم شهری یا دیوارهای ساختمانی برخورد می‌کنند. مصالح مدرن ساختمانی نظیر شیشه‌های دوجداره با پوشش Low-E، بتن آرمه، سازه‌های فلزی و حتی عایق‌های حرارتی، مانند یک قفس فارادی عمل کرده و تا ۳۰ دسی‌بل (dB) از توان سیگنال را مسدود می‌کنند.

درک این مفاهیم پیچیده برای پیاده‌سازی موفقیت‌آمیز سیستم‌های تقویتی بسیار حیاتی است. به همین منظور، مطالعه‌ی منابع پایه‌ای‌تر و درک عمیق رفتار فرکانس‌ها امری ضروری است. توصیه می‌شود پیش از ورود به مباحث پیچیده‌تر، حتماً راهنمای جامع تقویت آنتن موبایل را که توسط تیم فنی متنت تدوین شده است، با دقت مطالعه فرمایید تا دیدگاه روشن‌تری نسبت به مکانیسم‌های پایه‌ای شبکه‌های بی‌سیم پیدا کنید.

۲. معماری داخلی و اجزای کلیدی یک ریپیتر استاندارد

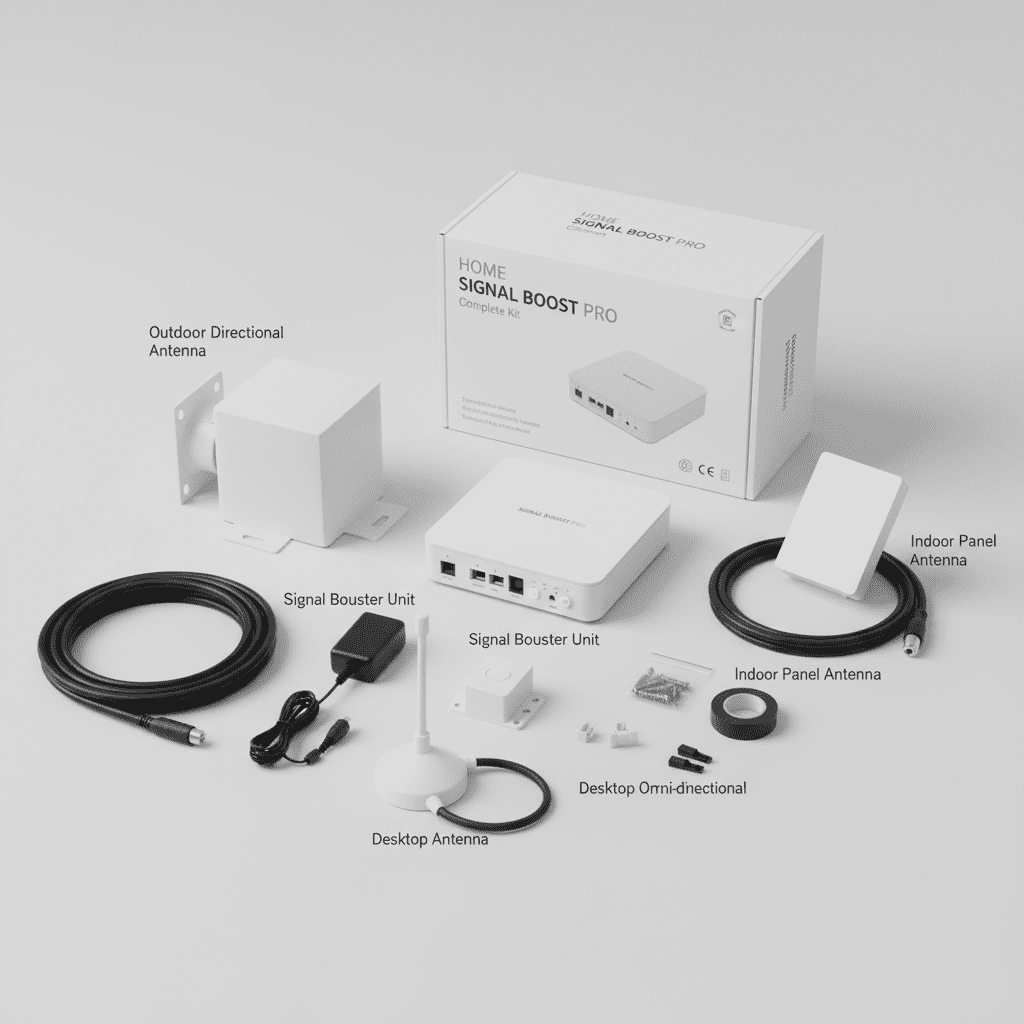

قلب تپنده‌ی یک سیستم ارتقای سیگنال، بردهای پردازشی پیچیده‌ای هستند که از قطعات نیمه‌هادی پیشرفته تشکیل شده‌اند. وقتی به یک دستگاه تقویت کننده آنتن نگاه می‌کنید، در واقع در حال مشاهده یک ایستگاه مخابراتی مینیاتوری هستید. معماری این تجهیزات عموماً به سه بخش اصلی تقسیم می‌شود: آنتن گیرنده یا اهداکننده (Donor Antenna) که در خارج از ساختمان نصب می‌شود، یونیت مرکزی پردازش و تقویت (Booster/Repeater)، و سیستم توزیع داخلی (Service Antennas) که سیگنال بهینه‌شده را در فضای کور منتشر می‌کند.

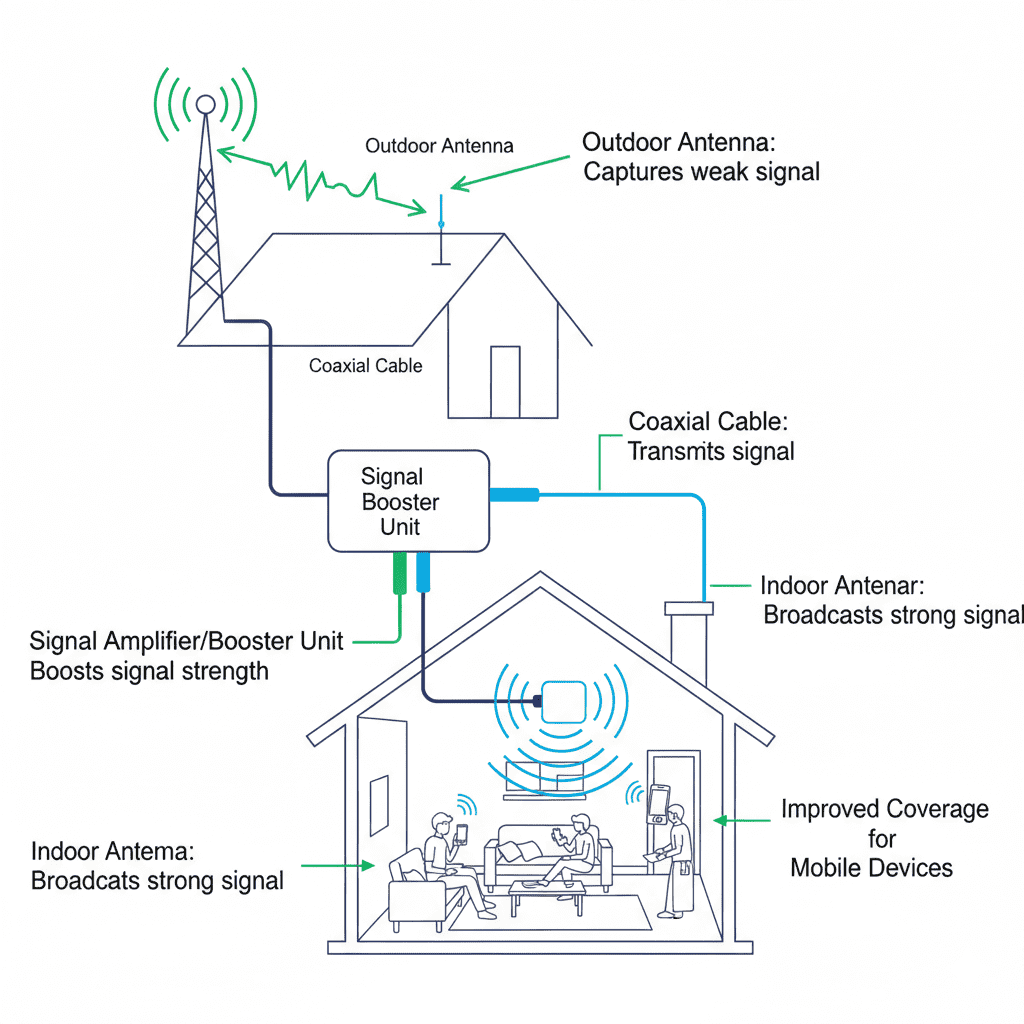

جریان انتقال و تقویت سیگنال در محیط
دریافت سیگنال ضعیف از دکل
تقویت توسط بوستر متنت
توزیع سیگنال پایدار و بدون قطعی

۲.۱. بررسی تقویت‌کننده‌های توان پایین (LNA) و توان بالا (PA)

ورودی یک ریپیتر استاندارد مجهز به یک مدار LNA (Low Noise Amplifier) است. وظیفه‌ی این مدار دریافت سیگنال بسیار ضعیف خارجی (که گاهی تا مرز ۱۱۰- dBm نیز افت کرده است) و تقویت اولیه آن با کمترین میزان افزودن نویز به سیستم است. اگر LNA عملکرد مناسبی نداشته باشد، نویز حرارتی (Thermal Noise) سیستم به شدت بالا رفته و دستگاه عملاً به جای سیگنال کاربردی، پارازیت تولید خواهد کرد. پس از فیلتراسیون از طریق فیلترهای SAW (Surface Acoustic Wave) یا فیلترهای حفره‌ای کاواک، سیگنال وارد مدار PA (Power Amplifier) می‌شود.

توصیه مهندسی شورای فنی متنت:

هرگز کیفیت تجهیزات تقویت‌کننده را صرفاً با فاکتور «قدرت پوشش‌دهی اسمی» نسنجید. پارامتر (Noise Figure (NF در مدارهای LNA باید همواره زیر ۵ دسی‌بل باشد. سیستم‌هایی که فاقد سیستم کنترل خودکار گین (ALC/AGC) هستند، با نوسانات سیگنال شبکه اصلی می‌توانند باعث ایجاد تداخل شدید (Interference) و ایجاد مشکل برای شبکه‌های اپراتوری محلی شوند. در طراحی شبکه‌های پایدار، مدیریت خطای سیگنال بر حجم خروجی آن ارجحیت دارد.

در مدار PA، سیگنال برای توزیع در فضای داخلی به شدت تقویت می‌شود تا بتواند بر افت ناشی از کابل‌کشی داخلی و اسپلیترها غلبه کند. توان خروجی PA که معمولاً با واحد میلی‌وات (mW) یا دسی‌بل-میلی‌وات (dBm) اندازه‌گیری می‌شود، تعیین‌کننده‌ی شعاع پوشش‌دهی نهایی آنتن‌های داخلی در محیط شماست.

۳. متغیرهای محیطی و اهمیت تحلیل فرکانس پیش از پیاده‌سازی

یکی از بزرگ‌ترین اشتباهات در حوزه‌ی رفع مشکلات آنتن‌دهی، نگاه تک‌بعدی به تجهیزات است. عملکرد هر دستگاه تقویت کننده آنتن صددرصد وابسته به شرایط اکوسیستم رادیویی اطراف آن است. فرکانس‌های رادیویی با توجه به طول موج خود رفتارهای متفاوتی در برابر موانع فیزیکی نشان می‌دهند. به عنوان مثال، فرکانس ۹۰۰ مگاهرتز (مورد استفاده در 2G) طول موج بلندتری دارد و به راحتی می‌تواند از موانع طبیعی عبور کند یا پدیده پراش (Diffraction) را تجربه نماید. در مقابل، فرکانس‌های بالاتری نظیر ۲۱۰۰ یا ۲۶۰۰ مگاهرتز، قدرت نفوذ کمتری دارند اما پهنای باند بسیار بیشتری برای انتقال دیتا ارائه می‌دهند.

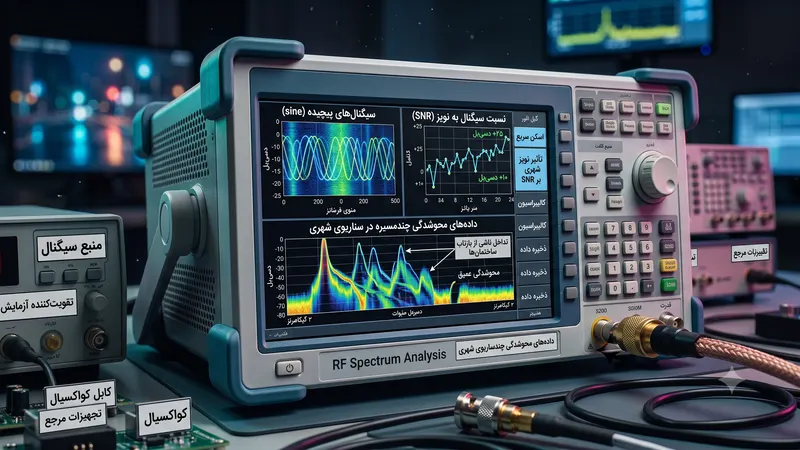

تحلیل طیف فرکانسی و تداخل امواج رادیویی در فضای شهری
Caption (کپشن): آنالیز نرم‌افزاری طیف فرکانس‌ها و بررسی پدیده تداخل (Interference) در محیط‌های مسدود.
در صورت نیاز به بررسی دقیق‌تر فرکانس‌های سیگنالی محیط خود، مشاوره رایگان مخابراتی با مهندسین متنت مطمئن‌ترین انتخاب است: تلفن تماس مستقیم: ۹۱۰۹۲۲۴۳-۰۲۱

۳.۱. تداخل مخرب، چندمسیری شدن (Multipath Fading) و ایزولاسیون

در محیط‌های متراکم شهری، سیگنال ارسالی از دکل به‌ندرت به‌صورت خط دید مستقیم (Line of Sight) به آنتن گیرنده می‌رسد. سیگنال‌ها با برخورد به ساختمان‌ها، درختان و خودروها منعکس شده، شکسته شده یا پراکنده می‌شوند. این پدیده باعث می‌شود که نسخه‌های متعددی از یک سیگنال با تاخیرهای فازی متفاوت به آنتن برسند؛ پدیده‌ای که در مهندسی RF با نام «چندمسیری شدن» یا Multipath Fading شناخته می‌شود. اگر این امواج با فاز مخالف به آنتن برسند، باعث تداخل مخرب (Destructive Interference) شده و سیگنال عملاً خنثی یا به شدت ضعیف می‌شود. دستگاه‌های حرفه‌ای با بهره‌گیری از تکنیک‌های دایورسیتی (Diversity) و فیلترهای پیشرفته سعی در مدیریت این اعوجاجات دارند.

موضوع حیاتی دیگر «ایزولاسیون» (Isolation) است. ایزولاسیون به معنای فاصله‌ی فیزیکی و الکترومغناطیسی بین آنتن گیرنده بیرونی و آنتن‌های فرستنده داخلی است. اگر این فاصله به درستی مهندسی نشود، دستگاه سیگنال خروجی خود را مجدداً دریافت کرده و یک لوپ تقویتی بی‌نهایت یا پدیده نوسان (Oscillation) شکل می‌گیرد که موجب سوختن دستگاه و قطعی کامل شبکه در منطقه می‌شود.

۴. کالیبراسیون و پارامترهای طلایی در نصب تجهیزات RF

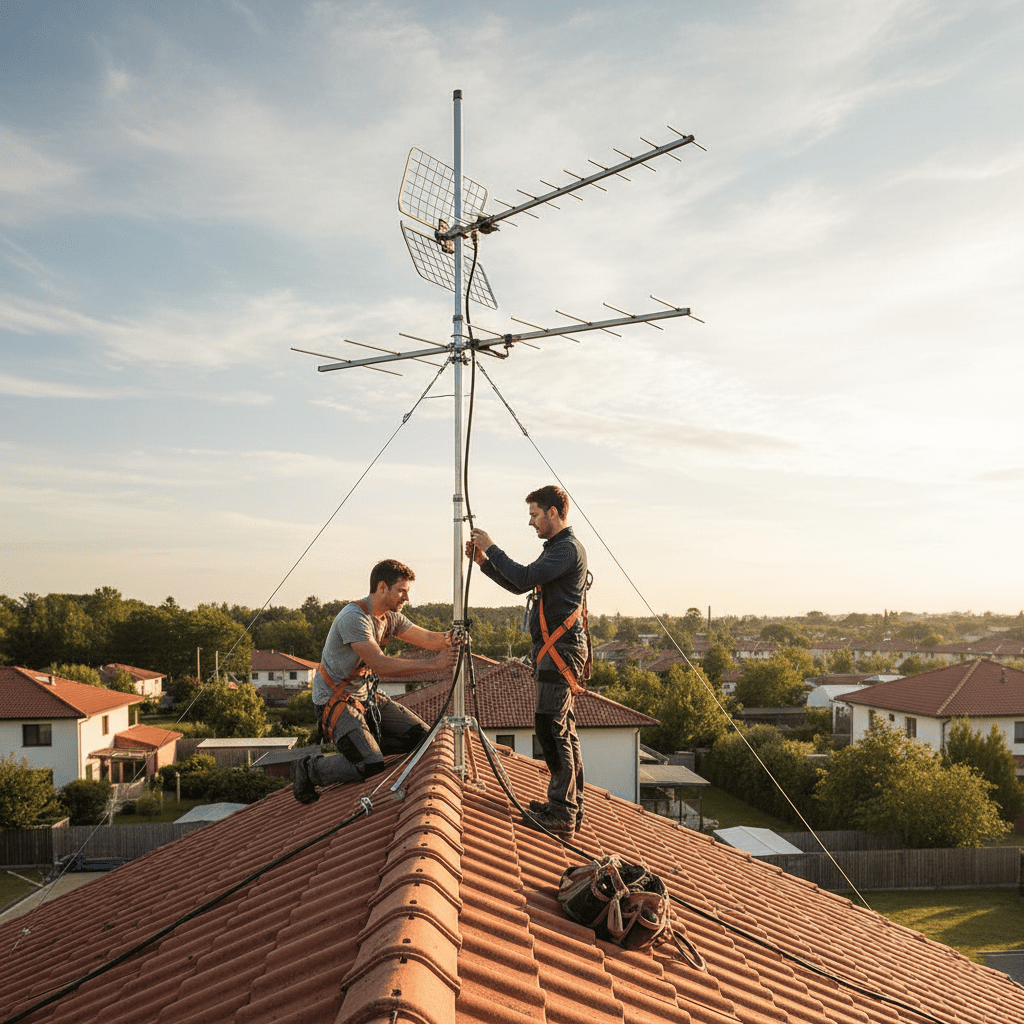

خرید بهترین و گران‌ترین تجهیزات سخت‌افزاری، بدون رعایت اصول کالیبراسیون و پیاده‌سازی زیرساخت‌های استاندارد، هیچ تضمینی برای بهبود کیفیت ارتباطات نخواهد بود. انتخاب زاویه دقیق آنتن لگاریتمیک یا یاگی در پشت‌بام، محاسبه دقیق بودجه‌ی لینک (Link Budget) و مدیریت افت کابل‌ها، همگی نیازمند دانش تخصصی است. مهندسین مخابرات پیش از اجرای هر پروژه‌ای، با استفاده از دستگاه‌های اسپکتروم آنالایزر، وضعیت دقیق باندهای فرکانسی، توان RSSI و شاخص‌های کیفی نظیر RSRP و RSRQ را در محل ارزیابی می‌کنند.

در همین راستا، برای مشاهده مشخصات فنی و تفاوت معماری بردهای مختلف و بررسی انواع دستگاه تقویت کننده آنتن که بر اساس این شاخص‌های مهندسی تفکیک شده‌اند، باید به دسته‌بندی‌های تخصصی تجهیزات مراجعه کرد تا مدل بهینه‌شده برای کاربری مسکونی، تجاری یا صنعتی به درستی انتخاب شود. هر سیستم بسته به توپولوژی محیط و تعداد دیوارهای حائل، نیازمند ظرفیت‌های توانی متفاوتی است.

بررسی کابل‌های کواکسیال و اتصالات دقیق سیستم‌های تقویت کننده
Caption (کپشن): استفاده از اتصالات دقیق و کابل‌های کم‌افت در نصب سیستم‌های RF جهت جلوگیری از افزایش VSWR.

۴.۱. مدیریت VSWR و تطبیق امپدانس کابل‌های کواکسیال

یکی از شاخص‌های مخفی اما به‌شدت تاثیرگذار در سیستم‌های مخابراتی، نسبت موج ایستاده ولتاژ (Voltage Standing Wave Ratio) یا VSWR است. این شاخص نشان‌دهنده‌ی میزان تطبیق امپدانس (Impedance Matching) بین دستگاه مرکزی، کابل‌های انتقال (معمولاً ۵۰ اهمی مانند LMR300 یا LMR400) و آنتن‌ها است. اگر به دلیل استفاده از کابل‌های نامرغوب (نظیر کابل‌های تلویزیونی ۷۵ اهم)، کانکتورهای غیرفابریک یا لحیم‌کاری‌های غیراصولی، امپدانس خط دچار ناهماهنگی شود، بخش قابل توجهی از سیگنال تقویت‌شده به سمت خود دستگاه بازتاب (Reflection) داده می‌شود. این بازگشت انرژی نه‌تنها راندمان سیستم را تا ۶۰ درصد کاهش می‌دهد، بلکه می‌تواند باعث داغ شدن شدید مدار PA و خرابی زودرس تجهیزات گردد.

شاخص فنیشرایط با فرکانس استاندارد و کالیبرهپیامدهای افت سیگنال و ناهماهنگی سیستم
کیفیت مکالمه و دیتابدون قطعی، نرخ خطای بسته‌های داده نزدیک به صفرتاخیر بالا (Latency)، قطع شدن مکرر مکالمات و Jitter بالا
شاخص VSWR در اتصالاتکمتر از ۱.۵:۱ (انتقال بیش از ۹۶٪ انرژی)بیشتر از ۲.۵:۱ (بازگشت موج و فشار شدید به مدار تقویت)
نسبت سیگنال به نویز (SNR)بالاتر از ۱۵ دسی‌بل (ارتباط شفاف و پهنای باند بالا)کمتر از ۵ دسی‌بل (سیگنال پر از پارازیت و عدم توانایی رمزگشایی دیتا)
کنترل بهره خودکار (ALC)تثبیت هوشمند توان خروجی در برابر نوسانات شبکهاشباع سیستم (Saturation) و ایجاد اختلال نویزی روی دکل اپراتور

۵. عارضه‌یابی (Troubleshooting) و نگهداری از زیرساخت‌های سیگنال

دستگاه‌های تقویت‌کننده نیز مانند هر سیستم الکترونیکی دیگری، در طول زمان نیازمند بررسی و عارضه‌یابی هستند. تغییرات محیطی از جمله ساخت و سازهای جدید در اطراف ساختمان، تغییر زاویه‌ی دکل‌های اپراتورها یا حتی تغییر فرکانس‌های ارسالی توسط نهادهای تنظیم مقررات رادیویی، می‌تواند باعث افت ناگهانی عملکرد سیستم شود. در این شرایط، بررسی خطاهای نمایش داده شده روی پنل دستگاه (نظیر آلارم ISO برای ایزولاسیون یا ALM برای بار اضافی مدار) اولین قدم در پروسه نگهداری است.

مهندسان در این مراحل با استفاده از کالیبراتورهای سیگنال و بازتنظیم آنتن‌های دهنده، فاز و زاویه‌ی تابش (Azimuth) را مجدداً بهینه‌سازی می‌کنند تا دستگاه بتواند با بالاترین سطح RSRP (Reference Signal Received Power) در شبکه‌های مدرن 4G و 5G، ارتباط پایدار خود را بازیابی نماید.

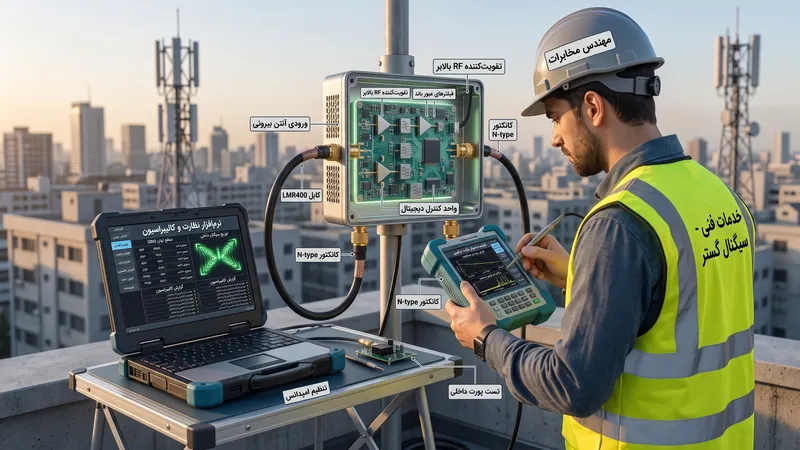

فرآیند تست و عارضه‌یابی تجهیزات مخابراتی و دستگاه‌های تقویت آنتن
Caption (کپشن): استفاده از تحلیلگرهای سخت‌افزاری جهت بازبینی توان خروجی و بررسی پایداری امپدانس سیستم.

نتیجه‌گیری و جمع‌بندی نهایی

در نهایت، رفع مشکل آنتن‌دهی یک فرآیند کاملاً علمی و مبتنی بر قوانین فیزیک امواج است و نمی‌توان آن را با راهکارهای غیرتخصصی و تجربی برطرف ساخت. نصب یک سیستم پایدار نیازمند محاسبات دقیق و مهندسی است.

  • ✓ انتخاب دستگاه تقویت کننده آنتن مناسب، به‌طور مستقیم وابسته به ارزیابی دقیق متغیرهای محیطی، باندهای فرکانسی فعال در منطقه و جنس مصالح ساختمانی است.
  • ✓ استفاده از تجهیزات استاندارد با مدارهای کنترل نویز (LNA) و کنترل گین (ALC) برای جلوگیری از تداخل شبکه‌ای و حفظ نسبت سیگنال به نویز (SNR) امری اجتناب‌ناپذیر است.
  • ✓ کالیبراسیون سخت‌افزاری شامل مدیریت دقیق VSWR، ایزولاسیون آنتن‌ها و استفاده از کابل‌های کواکسیال مرغوب ۵۰ اهمی، شرط اساسی برای پایداری درازمدت زیرساخت محسوب می‌شود.

پرسش‌های متداول کاربران درباره چالش‌های فنی سیگنال

آیا یک دستگاه تقویت کننده آنتن می‌تواند اینترنت 4G را در مکانی که اصلاً سیگنالی وجود ندارد ایجاد کند؟

خیر. قانون اول ترمودینامیک و قوانین پایه‌ی RF تصریح می‌کنند که تجهیزات تقویتی قابلیت خلق سیگنال از هیچ را ندارند. این دستگاه‌ها برای کارکرد صحیح نیازمند دریافت حداقل سیگنال خام (ولو بسیار ضعیف، مثلاً ۱۰۰- dBm) در خارج از محیط ایزوله (مانند پشت‌بام) هستند تا بتوانند آن را ایزوله، فیلتر و تقویت نمایند.

دلیل داغ شدن و سوختن زودرس برخی از سیستم‌های تقویتی چیست؟

مهم‌ترین عامل این خرابی‌ها، پدیده نوسان (Oscillation) ناشی از عدم رعایت فاصله استاندارد ایزولاسیون بین آنتن گیرنده و فرستنده است. عامل دوم، استفاده از کابل‌ها و کانکتورهای غیراستاندارد است که باعث افزایش شدید ضریب بازگشت موج (VSWR) شده و انرژی خروجی را مستقیماً به مدار توان بالا (PA) برمی‌گرداند.

چرا با وجود نشان دادن آنتن پر (فول) در گوشی، تماس‌ها همچنان قطع می‌شوند؟

این حالت زمانی رخ می‌دهد که دستگاه از نظر توان خروجی سیگنال قوی تولید می‌کند اما نسبت سیگنال به نویز (SNR) در آن به‌شدت پایین است. در واقع گوشی شما یک سیگنال قوی اما پر از نویزهای حرارتی و تداخل فرکانسی را دریافت می‌کند که رمزگشایی اطلاعات صوتی در آن برای پردازنده موبایل غیرممکن است. این مشکل در دستگاه‌های فاقد فیلتر SAW بسیار شایع است.

آیا سیستم‌های تک‌باند (Single-band) می‌توانند ترافیک دیتای مدرن را پشتیبانی کنند؟

معمولاً سیستم‌های تک‌باند بر روی فرکانس ۹۰۰ مگاهرتز (برای 2G و تماس صوتی) تنظیم شده‌اند. برای دستیابی به اینترنت پرسرعت 4G/LTE، نیاز به پردازش فرکانس‌های ۱۸۰۰ یا ۲۱۰۰ مگاهرتز است. بنابراین، برای مکالمه بدون نویز و اینترنت پایدار، حتماً باید از سیستم‌های دو باند (Dual-band) یا سه‌باند استفاده شود.

منظور از Link Budget در طراحی سیستم‌های بوستر چیست؟

بودجه لینک (Link Budget) به محاسبه مهندسی تمامی افزایش‌ها (Gain دستگاه و آنتن‌ها) و افت‌ها (Loss ناشی از متراژ کابل، کانکتورها و اسپلیترها) در طول مسیر یک سیستم ارتباطی گفته می‌شود تا اطمینان حاصل شود که توان نهایی سیگنال به حد استاندارد حساسیت گیرنده‌ی گوشی موبایل می‌رسد.
