پروژه نصب تقویت کننده آنتن موبایل در ساختمان بزرگ (مجتمع‌های تجاری، برج‌ها و طبقات منفی) با چالش‌های پیچیده فیزیک امواج، تضعیف سیگنال توسط مصالح نوین و تداخلات فرکانسی مواجه است. راهکارهای استاندارد نیازمند اجرای توپولوژی‌های توزیع آنتن مرکزی (DAS)، محاسبه دقیق Link Budget و استفاده از آمپلی‌فایرهای توان‌بالا با قابلیت‌های ایزولاسیون شبکه هستند. در این راهنمای مهندسی، متغیرهای اساسی طراحی شبکه، نحوه محاسبه افت کابل‌ها و استانداردهای ضروری پیش از اجرا را با رویکردی تحلیلی بررسی کرده‌ایم تا از هدررفت بودجه به دلیل انتخاب تجهیزات اشتباه جلوگیری شود.
۱. چالش‌های نفوذ سیگنال و فیزیک امواج در سازه‌های حجیم
بررسی‌های دکل‌های مخابراتی (BTS) نشان می‌دهد که هرچه ابعاد یک سازه وسیع‌تر و پیچیده‌تر باشد، امواج الکترومغناطیسی ساطع‌شده از شبکه‌های سلولی با مقاومت فیزیکی بیشتری روبرو می‌شوند. نصب تقویت کننده آنتن موبایل در ساختمان بزرگ تنها یک پروسه خرید و اتصال قطعات نیست؛ بلکه فرآیندی است که مستقیماً با متغیرهای میرایی سیگنال (Signal Attenuation) ارتباط دارد. دیوارهای برشی بتنی مسلح، سازه‌های فلزی یکپارچه، و حتی نوع شیشه‌های استفاده شده در نمای برج‌ها، نقشی حیاتی در میزان افت سیگنال در طول مسیر انتشار ایفا می‌کنند.

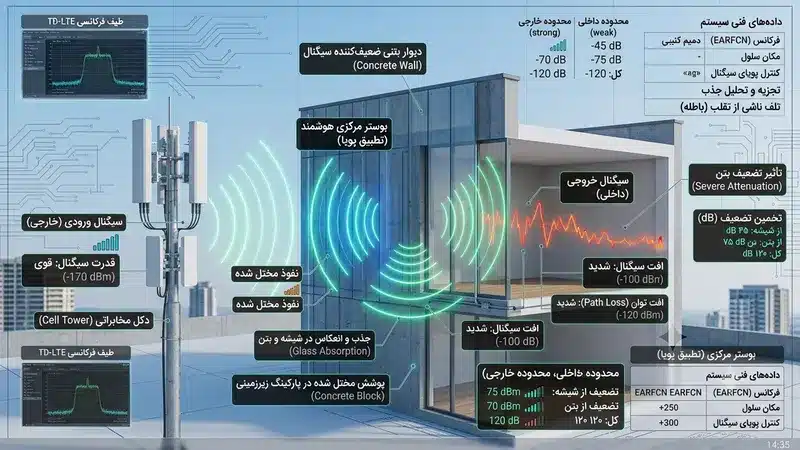

۱.۱. تاثیر مصالح نوین و قفس فارادی در مجتمع‌های تجاری
اغلب پروژه‌های معماری مدرن از شیشه‌های کاهنده مصرف انرژی (Low-E Glass) استفاده می‌کنند. پوشش اکسید فلزی موجود در این شیشه‌ها مانند یک سپر ضد اشعه عمل کرده و به راحتی می‌تواند سطح سیگنال موبایل (RSRP) را تا ۳۰ دسی‌بل (dB) تضعیف کند. علاوه بر این، در مجتمع‌های تجاری وسیع، شبکه‌های متراکم میلگرد در سقف و کف طبقات، پدیده‌ای شبیه به "قفس فارادی" (Faraday Cage) ایجاد می‌کنند که مانع ورود امواج با فرکانس‌های بالاتر (مثل ۱۸۰۰ و ۲۱۰۰ مگاهرتز که حامل دیتای 4G و 3G هستند) به بخش‌های مرکزی ساختمان می‌شود. به همین دلیل، راه حل تقویت آنتن دهی در مجتمع تجاری به هیچ وجه نمی‌تواند متکی بر تقویت‌کننده‌های تک‌آنتنه خانگی باشد و نیاز به پیاده‌سازی اصولی یک شبکه توزیع‌شده دارد.
۲. معماری شبکه و سیستم‌های توزیع آنتن مرکزی (DAS)
در پروژه‌های وسیع و چندطبقه، متمرکز کردن انرژی سیگنال در یک نقطه ناکارآمد است. مفهوم Distributed Antenna System یا شبکه توزیع آنتن (DAS) هسته اصلی مهندسی در چنین اماکنی است. معماری DAS به معنای دریافت یکپارچه سیگنال پاک از بیرون ساختمان و توزیع متقارن آن از طریق شبکه‌ای از اسپلیترها، کابل‌های کم‌افت کواکسیال و ده‌ها آنتن پخش‌کننده در نقاط کور طبقات است. موفقیت در نصب سیستم تقویت کننده سیگنال مرکزی نیازمند درک تفاوت میان نویز حرارتی پایه و سیگنال مفید است (رابطه Signal-to-Noise Ratio یا SNR).
۲.۱. پوشش سیگنال موبایل در طبقات منفی با روش پسیو
زمانی که درباره پارکینگ‌ها و طبقات منفی صحبت می‌کنیم، سیگنال طبیعی عملاً به صفر می‌رسد (Dead Zones). برای تامین پوشش سیگنال موبایل در طبقات منفی، از شبکه‌های توزیع پسیو (Passive DAS) استفاده می‌شود. در این معماری، یک یا چند دستگاه ریپیتر صنعتی با توان خروجی حداقل ۲۷ الی ۳۳ دسی‌بل‌میلی‌وات (dBm) در اتاق سرور یا بالاترین نقطه ساختمان نصب می‌گردد. برای دستیابی به بهترین نتیجه در شبکه‌های پیچیده اداری و انتخاب صحیح قطعات اصلی، توصیه می‌کنیم پیش از هرگونه اقدام برای خرید، بررسی یا انتخاب تجهیزات تقویت آنتن موبایل، با پارامترهای فرکانسی اپراتورهای منطقه خود و میزان Gain مورد نیاز دستگاه آشنا شوید. یک خرید ناآگاهانه می‌تواند باعث اختلال گسترده در شبکه موبایل شهری شود.
۳. محاسبات مهندسی و مدیریت توان لینک (Link Budget)
در دنیای مهندسی مخابرات، چیزی به نام نصب تصادفی وجود ندارد. تمام اجزای سیستم اعم از دستگاه مرکزی، کابل‌ها، کانکتورها و اسپلیترها دارای افت (Loss) هستند که به آن تضعیف خط (Line Attenuation) گفته می‌شود. محاسبه Link Budget یعنی مشخص کنیم چه میزان سیگنال از آنتن گیرنده یاگی دریافت شده، چقدر توسط بوستر افزایش یافته و چه مقدار از آن در مسیر کابل‌کشی‌ها هدر می‌رود تا نهایتا توان استانداردی به گوشی کاربر برسد. به عنوان مثال، استفاده از کابل‌های نامرغوب مانند سیم‌های دوربین مداربسته می‌تواند تا ۹۰ درصد توان دستگاه را در طول ۵۰ متر کابل‌کشی هدر دهد.

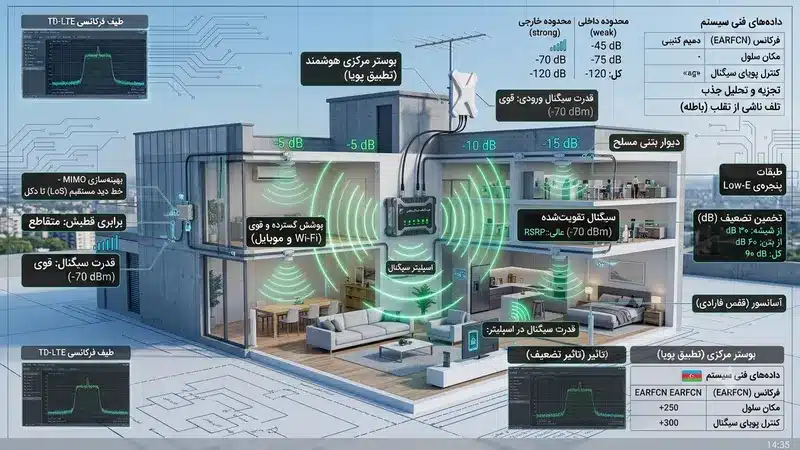

۳.۱. تاثیر کابل‌های LMR و اسپلیترها بر پایداری شبکه
برای نصب تقویت کننده آنتن موبایل در ساختمان بزرگ، استفاده از کابل‌های کواکسیال با استاندارد صنعتی 50 اهم (مانند LMR-300 یا LMR-400) الزامی است. همچنین با اضافه شدن هر اسپلیتر (تقسیم‌کننده) برای هدایت سیگنال به راهروها و بخش‌های مختلف، حداقل 3.5 دسی‌بل افت توان در خطوط ایجاد می‌شود. طراح شبکه باید با انتخاب دستگاهی با گین (Gain) مناسب، تمامی این تضعیف‌ها را جبران نماید تا پایداری و نرخ خطای مکالمه در کل ساختمان صفر شود.
| شاخص فنی | شرایط با فرکانس استاندارد (بهینه) | پیامدهای افت سیگنال در طول مسیر (غیربهینه) |
|---|---|---|
| کیفیت مکالمه و دیتا | بدون قطعی و نرخ خطای صفر (Zero BER) | تاخیر بالا، پینگ ناپایدار و قطع شدن مکرر مکالمات |
| سطح ایزولاسیون شبکه | تطابق کامل امپدانس با بازگشت موج کمتر از 1.5 VSWR | ایجاد نویز فلور (Noise Floor) بالا و تداخل با دکل مخابراتی |
| افت در کابل 50 اهم (100 متر) | افت استاندارد حدود 12 تا 14 دسی‌بل با LMR-400 | افت بیش از 35 دسی‌بل در کابل‌های ارزان‌قیمت و از دست رفتن کل توان |
| پهنای باند فرکانسی | پوشش همزمان 900، 1800 و 2100 مگاهرتز (فول‌باند) | عدم سوئیچ صحیح بین 3G و 4G به دلیل پهنای باند ناقص فیلترها |
۴. راهنمای عملیاتی و نصب سیستم تقویت کننده سیگنال مرکزی
عملیات اجرایی رفع مشکل آنتن دهی در ادارات و مجتمع‌های بزرگ همیشه باید با یک Site Survey (امکان‌سنجی محیطی) تخصصی آغاز شود. مهندس مخابرات با استفاده از اسپکتروم آنالایزر، جهت قرارگیری برج‌های BTS اپراتورهای مختلف (همراه اول، ایرانسل و رایتل) را رصد می‌کند. یافتن باندهای فرکانسی فعال در منطقه، شدت سیگنال خام ورودی (RSRP) و نسبت سیگنال به تداخل (SINR)، مبنای انتخاب دستگاه تقویت کننده (Repeater) قرار می‌گیرد.
۴.۱. جایگذاری و کالیبراسیون آنتن‌های فرستنده و گیرنده
آنتن گیرنده خارجی (Donor Antenna) باید در نقطه‌ای با بالاترین کیفیت سیگنال (Line of Sight) و بدون مانع نصب شود. در مقابل، آنتن‌های داخلی (Service Antennas) که به شکل پنلی یا قارچی هستند، باید با استراتژی دقیق در سقف‌های کاذب راهروها توزیع شوند تا شعاع پوششی هم‌پوشان (Overlapping Coverage) ایجاد کنند. این هم‌پوشانی باعث می‌شود کاربر هنگام قدم زدن در سالن‌ها و طبقات منفی، بدون هیچ‌گونه افت کیفیت (Handover Failure) اتصال خود را حفظ کند.
هرگز در پروژه‌های وسیع تجاری به سراغ دستگاه‌های آنالوگ با فیلترهای ارزان‌قیمت نروید. در صورت بالا بودن نویز در سیگنال ورودی، استفاده از دستگاه‌هایی که دارای ماژول کنترل خودکار بهره (ALC / AGC) هستند، الزامی است. این سیستم هوشمند، توان خروجی را با توجه به بار شبکه شهری تنظیم کرده و از آسیب به دکل اصلی اپراتور (Network Jamming) جلوگیری می‌کند.
۵. ایزولاسیون شبکه‌ای و مقابله با پدیده نوسان (Oscillation)
یکی از مخرب‌ترین خطاهایی که در نصب تقویت کننده آنتن موبایل در ساختمان بزرگ رخ می‌دهد، عدم رعایت فاصله فیزیکی و امواج بین آنتن‌های داخلی و خارجی است. پدیده نوسان حلقوی یا Oscillation زمانی رخ می‌دهد که آنتن گیرنده، سیگنال تقویت شده توسط آنتن فرستنده داخلی را مجدداً دریافت کرده و دوباره آن را تقویت کند. این حلقه بینهایت نه‌تنها باعث سوختن مدار تقویتکننده می‌شود، بلکه فرکانس‌های مزاحم شدیدی را به دکل شهری باز می‌گرداند که به دلیل پیگیری‌های حقوقی اپراتورها می‌تواند به سرعت به خاموشی دستگاه منجر شود.

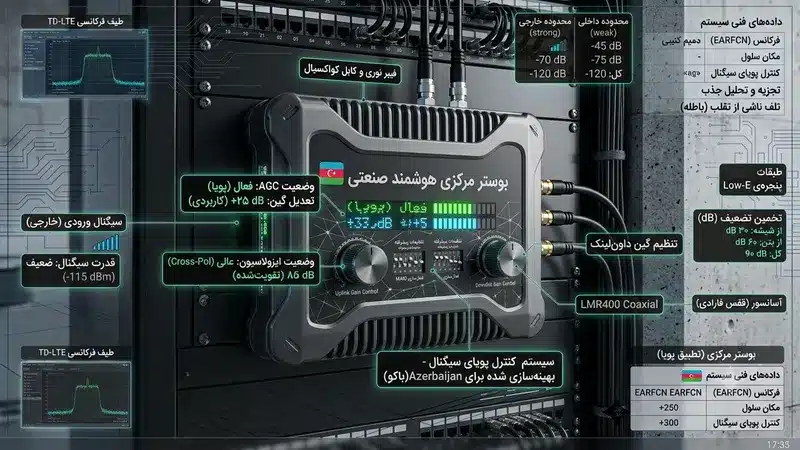

۵.۱. اهمیت تنظیمات دستی (MGC) در بهینه‌سازی نهایی
در دستگاه‌های حرفه‌ای و پکیجهای فول‌باند، قابلیتی به نام Manual Gain Control تعبیه شده است. این سیستم به تکنسین اجازه می‌دهد در صورت بروز تداخل یا ایزولاسیون نامناسب (ناشی از معماری خاص سوله یا مجتمع)، توان دریافت و ارسال دستگاه (Uplink/Downlink) را به صورت دستی کاهش دهد تا شبکه به تعادل کامل برسد. استفاده از کابل‌های کواکسیال مرغوب با شیلد مس‌بافتی بالا و کانکتورهای پرس‌شده در کارخانه، نشت سیگنال در طول مسیر را مسدود کرده و سطح ایزولاسیون را به طرز چشمگیری بهبود می‌بخشند.
نتیجه‌گیری و جمع‌بندی نهایی
- نصب تقویت کننده آنتن موبایل در ساختمان بزرگ نیازمند مهندسی شبکه توزیع آنتن (DAS) و استفاده از تجهیزات با توان خروجی صنعتی و گین بالاست.
- برای رفع مشکل آنتن دهی در ادارات و مجتمع‌های تجاری، محاسبه دقیق بودجه توان (Link Budget) و افت کابل‌های کواکسیال تضمین‌کننده ارتباط پایدار در تمام نقاط ساختمان است.
- حفظ ایزولاسیون بین آنتن‌های فرستنده و گیرنده برای جلوگیری از پدیده نوسان (Oscillation) و استفاده از دستگاه‌های مجهز به MGC/AGC یک ضرورت فنی غیرقابل انکار است.
پرسش‌های متداول کاربران
آیا یک تقویتکننده برای کل طبقات یک برج تجاری کافی است؟
خیر. برای مجتمع‌های بزرگ و برج‌های تجاری، معماری به شکل توزیع‌شده (DAS) اجرا می‌شود. بسته به متراژ و تعداد طبقات منفی، از یک یا چند دستگاه صنعتی با توان بالا استفاده شده و سیگنال خروجی توسط شبکه‌ای از اسپلیترها و ده‌ها آنتن پنلی یا سقفی در طبقات پخش می‌گردد.
چرا سیگنال موبایل در طبقات منفی و پارکینگ‌ها به شدت افت می‌کند؟
لایه‌های متراکم خاک، دیوارهای بتنی مسلح (دیوارهای حائل برشی) و آرماتورهای فلزی سقف‌ها، مانند قفس فارادی عمل کرده و امواج الکترومغناطیس، مخصوصاً فرکانس‌های ۱۸۰۰ و ۲۱۰۰ مگاهرتز که حامل دیتای اینترنت هستند را جذب و تضعیف می‌کنند. بنابراین امواج طبیعی قادر به نفوذ نیستند.
پدیده Oscillation یا نوسان سیگنال در راه‌اندازی بوستر چیست؟
نوسان زمانی اتفاق می‌افتد که آنتن‌های داخلی و خارجی در فاصله فیزیکی نزدیک به هم نصب شده باشند. در این حالت، آنتن گیرنده سیگنال پخش شده توسط آنتن داخلی را مجددا دریافت کرده و چرخه بی‌نهایتی از نویز را ایجاد می‌کند که باعث داغ شدن دستگاه و اختلال در دکل مخابراتی منطقه می‌شود.
برای پوشش فرکانسی در سوله و ساختمان اداری، کابل‌های RG59 مناسب است؟
به هیچ وجه. کابل‌های RG59 دارای امپدانس 75 اهم و مختص دوربین‌های مداربسته هستند. برای فرکانس‌های رادیویی موبایل و جلوگیری از افت توان در فواصل طولانی مجتمع‌های تجاری، الزاماً باید از کابل‌های 50 اهم با افت پایین (Low Loss) مانند LMR-300 یا LMR-400 استفاده کرد.
