طبقات منفی، زیرزمینها و پارکینگهای ساختمانی به دلیل ساختار متراکم بتن آرمه، وجود میلگردهای فولادی ضخیم (ایجادکننده قفس فارادی) و قرارگیری در محاصره خاک، در دسته مناطق ایزوله مخابراتی (Dead Zones) طبقهبندی میشوند. در این محیطها، سیگنالهای مایکروویو به ویژه در فرکانسهای بالا (مثل ۱۸۰۰ و ۲۱۰۰ مگاهرتز) بین ۳۰ تا ۵۰ دسیبل افت (Attenuation) را تجربه میکنند که به معنای قطعی کامل ارتباط است. راهحل مهندسی و قطعی این مشکل، استفاده از سیستم توزیع آنتن (DAS) متشکل از یک آنتن گیرنده در فضای باز (Donor Antenna)، کابلهای کواکسیال با افت کم، ریپیترهای اکتیو با گین بالا و مجموعهای از اسپلیترها و آنتنهای سقفی (Omni) در نقاط استراتژیک زیرزمین است. انتخاب تجهیزات بهشدت به متراژ، نقشه پارکینگ، نوع فرکانس بیرون و تداخلات وابسته است.
فهرست مطالب
۱. چرا طبقات منفی و پارکینگها به نقاط کور (Dead Zones) تبدیل میشوند؟
از منظر مهندسی مخابرات (RF Engineering)، انتشار امواج الکترومغناطیسی در محیطهای شهری تابع قوانین فیزیکی بازتاب، انکسار، پراش و جذب است. هنگامی که یک کاربر با تلفن همراه خود وارد طبقه منفی یک یا دو میشود، ارتباط مستقیم خط دید (Line-of-Sight) با دکلهای BTS (ایستگاه پایه) کاملا از دست میرود. در این شرایط گوشی موبایل ناچار است به سیگنالهای چندمسیره (Multipath) که از طریق رمپ پارکینگ یا پنجرههای هواکش به داخل نفوذ کردهاند متکی باشد.
اما مشکل اساسی این است که مصالح ساختمانی مدرن، جاذب یا بازتابدهنده شدید سیگنال هستند. بتن مسلح (دارای میلگرد)، دیوارهای برشی قطور و محاصره شدن توسط دیوارههای خاکی، مانع از نفوذ طیف فرکانسی موبایل میشوند. اگر برای درک پایهای و مکانیزمهای عملکرد تجهیزات گیرنده و فرستنده در شبکههای مخابراتی نیاز به اطلاعات پایه دارید، پیشنهاد میکنیم به راهنمای جامع تقویت آنتن موبایل مراجعه کنید تا مفاهیم به شکل ساختاریافتهتری در ذهن شما شکل بگیرد.

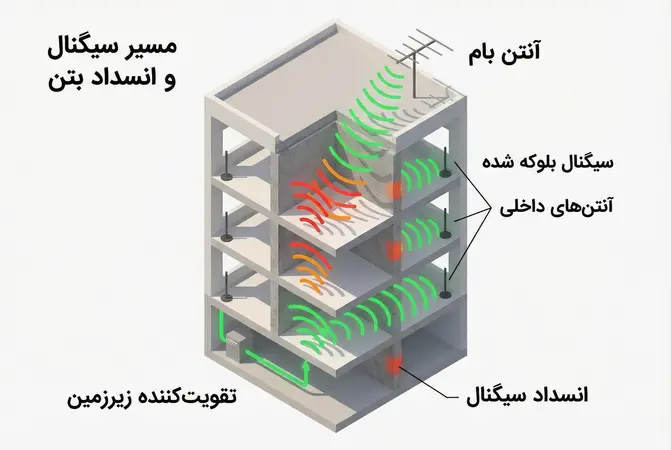

۱.۱. اثر قفس فارادی و افت سیگنال در بتن مسلح
در طبقات منفی، شبکهای از میلگردهای فولادی به هم بافته شده وجود دارد. زمانی که فاصله بین این میلگردها از کسری از طول موج سیگنال مخابراتی کمتر باشد، محیط به یک "قفس فارادی" (Faraday Cage) تبدیل میشود. طول موج فرکانس ۹۰۰ مگاهرتز (نسل دوم و مکالمه) حدود ۳۳ سانتیمتر و برای فرکانس ۲۱۰۰ مگاهرتز (نسل سوم و چهارم) حدود ۱۴ سانتیمتر است. از آنجایی که فواصل شبکهبندی میلگردها اغلب ۱۵ الی ۲۰ سانتیمتر است، این شبکههای فلزی به عنوان یک سپر الکترومغناطیسی عمل کرده و باعث افت توانی معادل ۳۰ الی ۴۵ دسیبل (dB) میشوند. وقتی شدت سیگنال از محدوده -105 dBm ضعیفتر شود، تماسها دچار قطعی (Drop Call) شده و اینترنت به حالت No Service در میآید.
۲. معماری مهندسی: انتقال سیگنال به اعماق ساختمان
تقویت آنتن موبایل در طبقات منفی یک پروسه Plug-and-Play نیست. برخلاف طبقات مثبت که گاهی با جابجایی مودم در کنار پنجره مشکل حل میشود، زیرزمین نیازمند تزریق اکتیو (Active Signal Injection) است. این معماری شامل دریافت باکیفیتترین سیگنال از یک نقطه مرتفع (معمولا پشت بام)، انتقال آن با کمترین افت از طریق کابلهای کواکسیال ۵۰ اهم به زیرزمین، و در نهایت تقویت و توزیع آن در بین خودروها یا فضاهای محصور پارکینگ است.
۲.۱. گیرنده خارجی (Donor Antenna) و اهمیت کابلهای ارتباطی
اولین حلقه در این زنجیره، نصب یک آنتن لگاریتمی یا یاگی (Yagi) در بهترین نقطه پشت بام است. مهندس پس از آنالیز توسط اسپکتروم آنالایزر، دکلی که بهترین پارامترهای SINR (نسبت سیگنال به نویز) را دارد شناسایی کرده و آنتن را به سمت آن تراز میکند. سپس سیگنال دریافتی توسط کابلهای کمافت (Low-Loss) نظیر LMR-300 یا LMR-400 به سمت زیرزمین هدایت میشود. استفاده از کابلهای نامرغوب ۷۵ اهم (مثل کابل آنتن تلویزیون) برای مسیرهای طولانی از پشتبام تا طبقه منفی ۳، منجر به پدیده Mismatch (عدم تطبیق امپدانس) و موج ایستاده (VSWR بالا) شده و کل سیگنال در طول مسیر تلف میشود.
۳. تفاوت رفتار فرکانسها در محیطهای بسته و بتنی
انتخاب نوع دستگاه تقویت آنتن برای طبقات منفی به شدت وابسته به فرکانسهای موجود و نیاز کارفرماست. باندهای فرکانسی پایین (مثل باند ۸ و فرکانس ۹۰۰ مگاهرتز) قدرت پراش (Diffraction) و نفوذ بالاتری از میان دیوارهای بلوک سیمانی و ستونها دارند. این باندها عمدتا مسئول برقراری ارتباطات صوتی (2G و تماسهای پایه) هستند.
در مقابل، فرکانسهای بالاتر (نظیر ۱۸۰۰ برای LTE/4G و ۲۱۰۰ مگاهرتز برای 3G/4G) طول موج کوتاهتری دارند. این امواج در برخورد با دیوارههای بتنی زیرزمین به شدت بازتاب داده شده و از بین میروند. به همین دلیل، اگر در یک پارکینگ طبقاتی یا انبار زیرزمینی نیاز به دیتای پرسرعت 4G و استفاده از پایانههای فروشگاهی (دستگاههای کارتخوان بیسیم یا POS) باشد، نصب یک سیستم دو یا سهباند فولفرکانس که بتواند امواج با طول موج کوتاه را نیز بازیابی کند، الزامی است.
۴. پیادهسازی سیستم DAS در زیرزمینها و پارکینگهای چند طبقه
سیستم آنتن توزیعشده (Distributed Antenna System) یا به اختصار DAS، قلب تپنده شبکههای مخابراتی درونساختمانی در محیطهای وسیع است. فرض کنید یک پارکینگ دارای سه طبقه منفی (-1, -2, -3) است و مساحت هر طبقه به ۱۰۰۰ متر مربع میرسد. یک دستگاه تقویتکننده مرکزی به تنهایی نمیتواند تمام این فضا را پوشش دهد، زیرا موانع بتنی (ستونها و دیوارهای حائل بین رمپها) مانع گسترش شعاعی سیگنال میشوند. اینجاست که شبکهای از آنتنهای داخلی وارد مدار میشوند.
۴.۱. استفاده از اسپلیترها و آنتنهای سقفی (Mushroom/Omni)

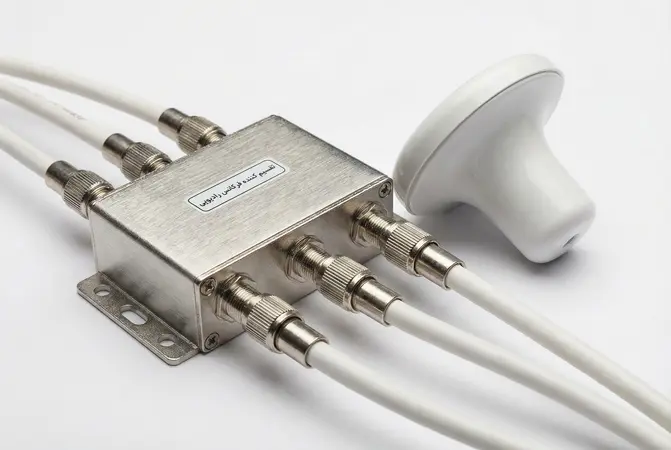

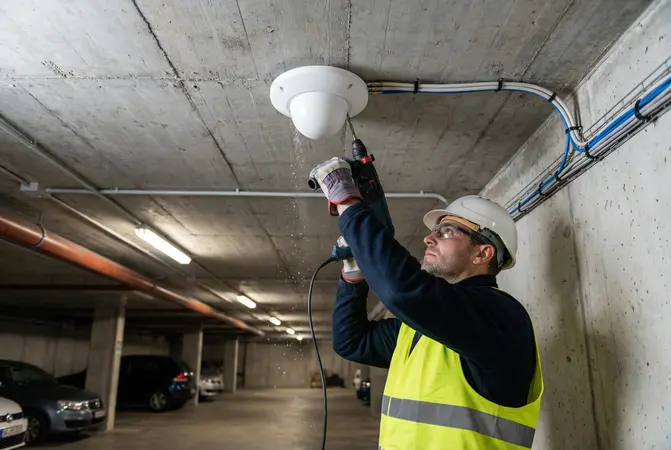

خروجی دستگاه مرکزی توسط قطعاتی به نام مقسم توان (Power Splitter) یا کوپلر به شاخههای متعدد تقسیم میشود. هر شاخه از طریق کواکسیال به یک آنتن سقفی قارچی شکل (Omni-Directional) یا آنتن دیواری (Panel) متصل میشود. در طبقات منفی با سقف کوتاه (مثلاً ۲.۴ متر)، شعاع پوشش هر آنتن سقفی به دلیل موانع فیزیکی افت میکند؛ در نتیجه در طراحی مهندسی، برای هر ۳۰۰ الی ۴۰۰ متر مربع از فضای پر مانع، جانمایی یک آنتن مجزا (Service Antenna) توصیه میشود تا سیگنال در تمامی نقاط پارک خودروها به صورت متوازن توزیع گردد.
۵. ایزولاسیون (Isolation) و جلوگیری از نوسان فرکانسی (Oscillation)
یکی از پیچیدهترین مفاهیم در راهاندازی بوسترهای صنعتی در طبقات منفی، بحث ایزولاسیون است. اگرچه به نظر میرسد فاصله بین طبقه منفی ۱ تا پشتبام زیاد است، اما گاهی اوقات کانالهای کولر، شفتهای آسانسور یا داکتهای تاسیساتی به عنوان یک موجبر (Waveguide) عمل کرده و سیگنالِ تقویتشده در زیرزمین را مجددا به آنتن گیرنده روی بام بازتاب میدهند.
این فیدبک لوپ فرکانسی (شبیه نزدیک کردن میکروفون به بلندگو) باعث تولید نویز شدید در مدار دستگاه شده و پدیدهای مخرب به نام Oscillation شکل میگیرد. دستگاههای مدرن کاترین (Kathrein) دارای مدارهای هوشمند کنترل بهره (ALC و AGC) هستند که به محض تشخیص لوپ، قدرت (Gain) خروجی را کاهش میدهند تا از آسیب به شبکه سراسری دکل جلوگیری شود؛ اما کاهش گین به معنای کوچکتر شدن شعاع پوشش دهی در پارکینگ است. بنابراین رعایت فاصله عمودی و افقی مناسب و استفاده از دیوارهای حائل بین دو آنتن برای ایجاد ایزولاسیون حداقل ۱۵ دسیبل بیشتر از گین کل دستگاه، ضروری است.
برای جلوگیری از افت سیگنال در کابلکشیهای طولانی شفت ساختمان (فرضا از طبقه دهم تا منفی سه)، هرگز از کابلهای آلومینیومی یا کابل دوربین مداربسته (RG59) استفاده نکنید. در متراژهای بالای ۳۰ متر، فقط کابل LMR-300 تمام مس با شیلد دولایه قادر است توان واقعی را با کمترین ضریب تضعیف (Return Loss پایین) به دستگاه مرکزی در موتورخانه یا طبقات منفی برساند.
۶. پارامترهای حیاتی پیش از طراحی نقشه زیرزمین
تصمیمگیری برای نصب تقویتکننده کاملا به شرایط محیطی بستگی دارد و متغیرهای متعددی نقش تعیینکننده ایفا میکنند. توان خروجی دستگاه (Measured in dBm) و بهره تقویت (Gain in dB) باید با متراژ دقیق کالیبره شود. استفاده از یک دستگاه ارزان و ضعیف (فرضا با توان ۱۰ میلیوات) در یک سوله زیرزمینی ۱۰۰۰ متری، تنها منجر به ایجاد یک نقطه پوشش ۳ متری در اطراف آنتن میشود و عملا کاربرد صنعتی نخواهد داشت.
برعکس، نصب دستگاههای فوققدرتمند بدون محاسبات مهندسی باعث ایجاد نویز و تداخل در فرکانسهای شبکه اپراتورهای مادر (همراه اول و ایرانسل) شده و ممکن است به پیگیریهای قانونی منجر شود. به همین دلیل، بررسی نقشههای معماری اتوکد (AutoCAD) پارکینگ، تعداد دیوارهای برشی بتنی، و محل استقرار تاسیسات فلزی برای ترسیم یک Link Budget دقیق پیش از شروع پروژه امری اجتنابناپذیر است.
| شاخص فنی مهندسی | شرایط با سیگنال استاندارد (-70 dBm) | پیامدهای افت در محیط ایزوله (-110 dBm) |
|---|---|---|
| کیفیت مکالمه (Voice Quality) | بدون قطعی، صدای شفاف (HD Voice) و نرخ خطای صفر | تاخیر بالا، قطع شدن مکرر مکالمات و روباتی شدن صدا |
| مصرف باتری تلفن همراه | مصرف بهینه، ماژول رادیویی در حالت Idle پایدار | تخلیه شدید باتری به دلیل جستجوی دائم شبکههای کور |
| پایداری دستگاههای POS (کارتخوان) | تراکنش آنی و موفق در بستر دیتا/GPRS | خطای تایماوت (Timeout Error) و عدم انجام تراکنشها |
| نرخ انتقال داده (Data Throughput) | دانلود پایدار با مدولاسیون رده بالا (64/256 QAM) | پینگ بالا، توقف در لود شدن صفحات وب و قطع کانکشن |
نتیجهگیری و جمعبندی نهایی
- تقویت آنتن در طبقات منفی یک چالش صد درصد فیزیکی مرتبط با افت سیگنال در بتن و میلگرد است و رفع آن تنها با راهکارهای اکتیو امکانپذیر میباشد.
- طراحی سیستم DAS و استفاده از چندین آنتن سقفی از طریق اسپلیتر، تضمینکننده پوشش یکنواخت در پارکینگهای بزرگ و چند طبقه است.
- انتخاب کابل مرغوب کواکسیال (LMR-300) و ایجاد ایزولاسیون دقیق برای جلوگیری از برگشت فرکانسی (فیدبک) نقشی حیاتی در پایداری طولانیمدت شبکه ایفا میکند.
پرسشهای متداول کاربران درباره طبقات منفی
آیا قرار دادن دستگاه در ورودی رمپ پارکینگ برای پوشش کل زیرزمین کافی است؟
خیر. امواج رادیویی قابلیت چرخش کامل دور ستونهای قطور بتنی را ندارند. قرار دادن یک دستگاه در رمپ، صرفا شعاع محدودی در همان ناحیه را پوشش میدهد و برای اعماق پارکینگ نیاز به کابلکشی کواکسیال و نصب آنتنهای توزیعشده (DAS) در مرکز طبقات است.
چرا در طبقه منفی با وجود نمایش پر بودن آنتن گوشی، قادر به تماس نیستیم؟
این پدیده به دلیل "خطای نمایشگر گوشی" در مواجهه با نویز محیطی بالا (پینگ پنگ سیگنالی) رخ میدهد. گوشی نویز دریافتی از دستگاههای نامرغوب یا انعکاسات ضعیف را به عنوان سیگنال میخواند، اما به دلیل کیفیت پایین (SINR به شدت افت کرده) لینک آپلینک با دکل برقرار نمیشود.
بهترین دستگاه برای پارکینگهایی که در آنها از دستگاه کارتخوان بیسیم استفاده میشود چیست؟
کارتخوانهای بیسیم معمولا بر بستر GPRS یا اینترنت 3G/4G تراکنش را انجام میدهند. بنابراین استفاده از تقویتکنندههای تک باند (فقط مکالمه) کارساز نیست و باید حتما از دستگاههای دو بانده یا سه بانده کاترین که از فرکانسهای ۱۸۰۰ و ۲۱۰۰ مگاهرتز پشتیبانی میکنند استفاده نمایید.
طول کابل از پشت بام تا طبقه منفی سه چقدر میتواند باشد بدون اینکه افت سیگنال ایجاد کند؟
هر کابلی دارای افت (Attenuation) است. اما استفاده از کابلهای با کیفیت LMR-300 یا LMR-400 اجازه میدهد تا فواصل ۵۰ الی ۸۰ متر را بدون افت محسوس و نگرانکننده طی کنید. استفاده از کابلهای بیکیفیت در متراژ بالای ۲۰ متر، سیگنال را کاملا تضعیف خواهد کرد.
