کانکتور مادگی به مادگی | رابط دو سر مادگی آنتن (وارداتی)

ضرورت استفاده از کانکتور ۵۰ اهم در تجهیزات مخابراتی

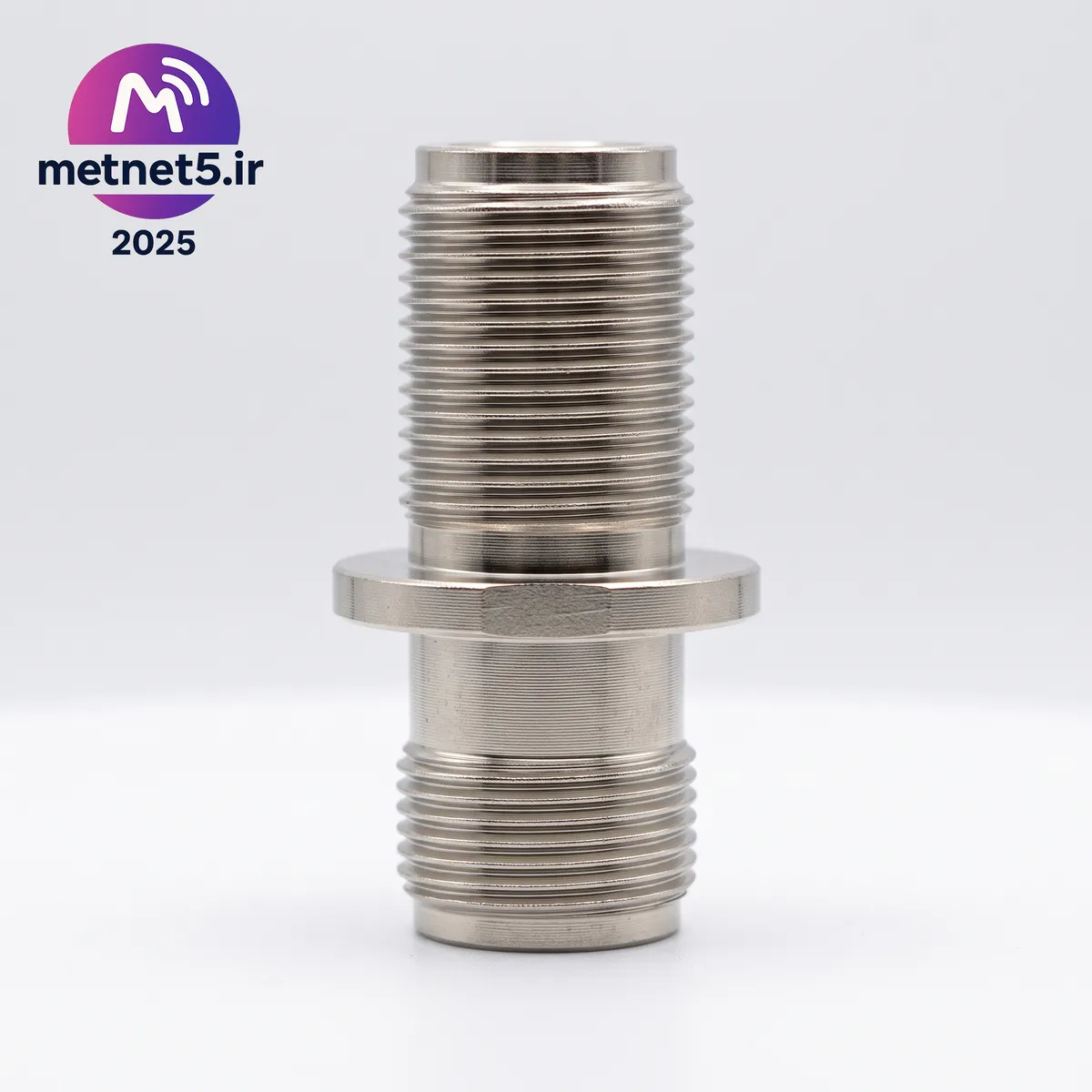

در پروژه‌های ارتباطی، زمانی که نیاز به افزایش طول کابل آنتن دارید، کیفیت نقطه اتصال سرنوشت‌ساز است. این قطعه یک کوپلر یک‌تکه (Barrel) است که با امپدانس دقیق ۵۰ اهم و رابط N-Type، دو مسیر کابل را که دارای سر نری (N-Male) هستند، به صورت رزوه‌ای به یکدیگر متصل می‌کند. به خاطر داشته باشید سیستم‌های تلویزیون و کابل‌های RG6 دارای امپدانس ۷۵ اهم هستند و به هیچ عنوان نباید در تجهیزات مخابراتی موبایل استفاده شوند. افت زیاد در هر اتصال کیفیت کل مسیر و توان دستگاه اصلی را کاهش می‌دهد؛ اما این قطعه به لطف متریال برنجی و ماشین‌کاری دقیق رزوه، تضمین می‌کند که انتقال امواج رادیویی (RF) با پایدارترین حالت ممکن انجام پذیرد.

پیش‌نیازها، محدودیت‌ها و تجهیزات مکمل

نکته فنی حیاتی این است که این کانکتور یک قطعه افزاینده طول خط انتقال است و به تنهایی هیچ سیگنالی را تقویت نمی‌کند؛ بلکه صرفاً مسیر امواج را از یک کابل به کابل دیگر منتقل می‌کند. شرط اساسی نصب این کوپلر یک‌تکه، وجود کانکتورهای نری روی هر دو سر کابلی است که می‌خواهید به هم متصل کنید. در صورتی که کابل لخت دارید، باید ابتدا قطعه‌ای مانند کانکتور N تایپ LMR400 را روی کابل پرس کنید و سپس این کوپلر را در میان آن‌ها ببندید.

در صورتی که نیازمند تغییر جنس رابط کابل هستید (سناریوهای نری به مادگی)، استفاده از قطعه متفاوتی چون کانکتور N Type اورجینال نری به مادگی ۵۰ اهم توصیه می‌شود. همچنین، برای تجهیزات مخابراتی و سلولار برند اریکسون، به دلیل رزوه و فرم‌فاکتور خاص، باید صفحهٔ کانکتور مادگی به مادگی اریکسون را بررسی فرمایید.

افت الحاقی و پشتیبانی از پهنای باند نسل جدید

این کوپلر امکان عبور فرکانس‌های 4G/5G را بر اساس پهنای باند اعلامی سازنده (در بازه وسیع DC تا 6GHz) دارا است. افت الحاقی یا Insertion Loss این قطعه، طبق دیتاشیت، زیر ۰٫۲ دسی‌بل گزارش شده است که به معنی افت ناچیز در نقطه اتصال در صورت نصب صحیح است. با این حال، استفاده پشت سر هم از چندین کوپلر در یک خط کواکسیال اصولی نیست؛ چرا که هر نقطه اتصال جدید یک افت تجمعی ایجاد می‌کند. در پروژه‌هایی که قصد تقسیم کردن مسیر بین چند طبقه را دارید، اتصال خطی کابل‌ها اشتباه است و حتماً باید از یک اسپلیتر استاندارد با توان محاسباتی مشخص بهره بگیرید.

عایق‌بندی و ضرورت آب‌بندی در فضای باز

گرچه این کانکتور مادگی به مادگی دارای روکش‌های مقاوم صنعتی و ضد اکسیداسیون است، اما نقطه اتصال رزوه‌ها (محل پیوند کابل نری به این مادگی) در برابر نفوذ آب باران کاملاً آسیب‌پذیر است. در صورت نصب این کوپلر بر روی پشت‌بام یا هر محیط بیرونی، ورود کوچک‌ترین قطرات آب یا شبنم به مغزی ۵۰ اهم کابل باعث ایجاد نویز شدید و افت مرگبار کیفیت سیگنال می‌شود. به همین جهت، مهندسین نصب موظفند بلافاصله پس از آچارکشی رزوه‌ها، تمام این مفصل را با استفاده از پک چسب قیری کاملاً عایق و پلمپ نمایند.
