تاثیر رابط استاندارد در مدار RF
- وضعیت اتصال: لقی رزوه و عدم جفت‌شدن کامل پین
- تلفات توان: افزایش شدید برگشت موج (VSWR)
- پایداری لینک: ناپایداری سیگنال در اثر ارتعاش یا تغییرات دما
- وضعیت اتصال: کیپ‌شدن کامل مکانیکی با دست
- تلفات توان: عبور حداکثری فرکانس با افت زیر 0.1dB
- پایداری لینک: ثبات دائم در شرایط محیطی سخت و صنعتی
«برای اتصال مستقیم خروجی بوستر به ورودی اسپلیتر (که هر دو مادگی هستند)، استفاده از کابل‌های کوتاه باعث افت سیگنال می‌شود. این کانکتور دو سر نری، مسیر را بدون کابل و با کمترین افت ممکن یکپارچه می‌کند.»
بررسی تطابق پورت‌ها: لطفاً پیش از ثبت سفارش، مطمئن شوید که پورت‌های هر دو دستگاه یا کابل شما از نوع «مادگی N-Type» باشند تا این قطعه روی آنها بسته شود.
تفاوت کانکتور اورجینال با رابط‌های بازاری
بسته‌بندی و ارسال
- یک عدد آداپتور (کانکتور) یکپارچه دو سر نری (N-Type Male to Male)
توجه فنی تخصصی: این کالا صرفاً یک مبدل و رابط فیزیکی است و به هیچ عنوان سیگنال را تقویت نمی‌کند. کاربرد آن فقط عبور خطی فرکانس بین تجهیزاتی است که دارای پورت مادگی هستند.

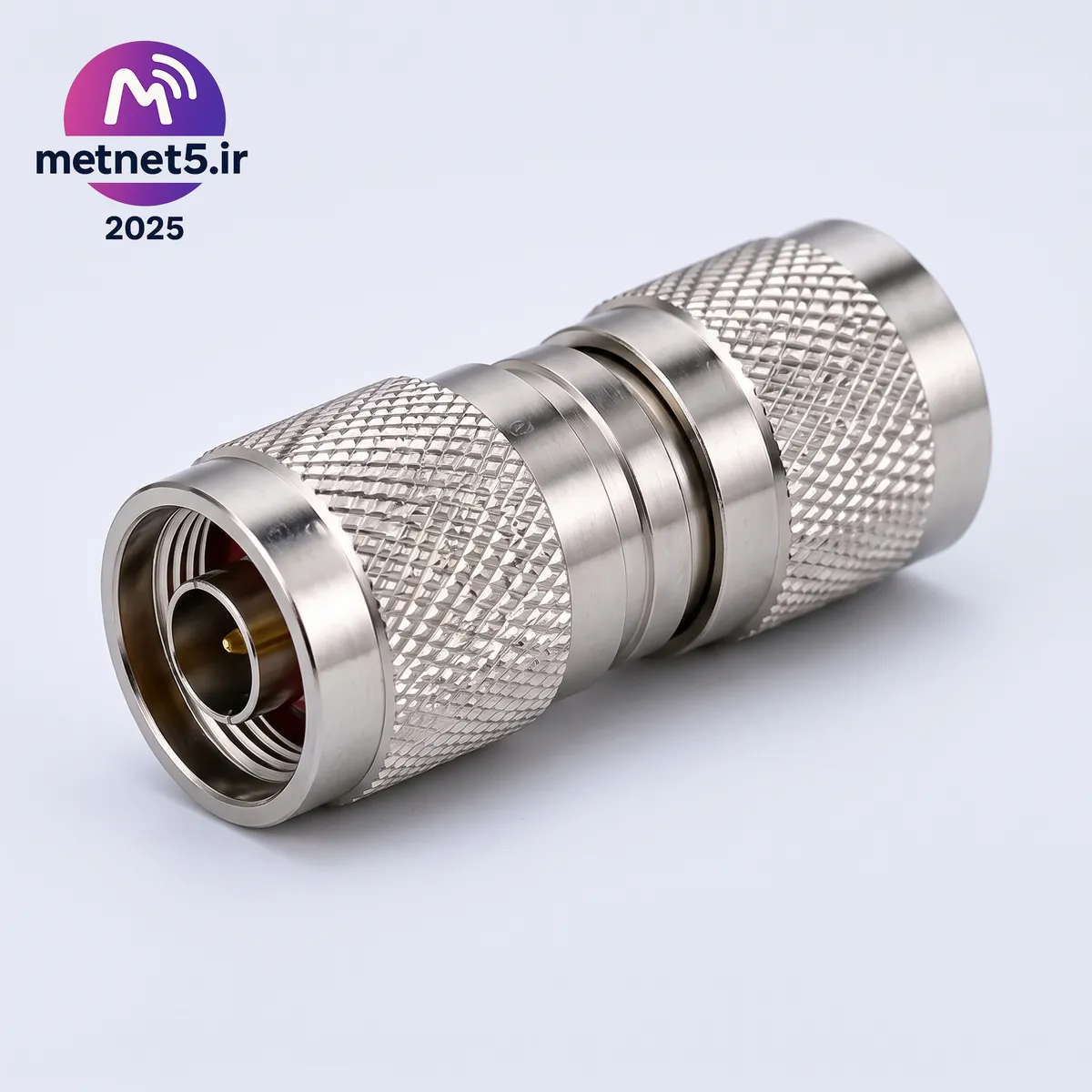

بررسی کاربردی: کانکتور دو سر نری N-Type اورجینال ۵۰ اهم
در شبکه‌های مخابراتی RF، اتصالات فیزیکی نقش یک گلوگاه حیاتی را ایفا می‌کنند. **کانکتور دو سر نری N-Type** یک قطعه آداپتور تخصصی است که برای اتصال مستقیم دو پورت مادگی طراحی شده است. زمانی که قصد دارید خروجی دستگاه را مستقیماً و بدون استفاده از جامپرهای کابلی افت‌دار به ورودی یک اسپلیتر آنتن متصل کنید، این قطعه مسیر فرکانس را یکپارچه می‌کند.
چرا آداپتور ۵۰ اهم با پین طلا ضروری است؟
سیگنال‌های رادیویی با عبور از هر رابطی دچار درصدی از تضعیف (Insertion Loss) می‌شوند. این آداپتور با تکیه بر بدنه برنجی ماشین‌کاری‌شده، دی‌الکتریک PTFE و پین مرکزی با روکش طلا، افت انتقال را به زیر 0.1dB (بر اساس دیتاشیت سازنده) کاهش می‌دهد. همچنین امپدانس ۵۰ اهم آن تضمین می‌کند که در بازه فرکانسی DC تا ۶ گیگاهرتز، برگشت موج (VSWR) به حداقل برسد و انرژی فرکانس به حرارت تبدیل نشود.
چه کسانی نباید این قطعه را بخرند؟ (محدودیت‌های کاربردی)
خرید این قطعه مستلزم آگاهی دقیق از وضعیت پورت‌های سیستم شماست. اگر قصد دارید انتهای یک کابل کواکسیال خام را سوکت بزنید، این قطعه کاربرد ندارد و باید یک کانکتور N تایپ LMR400 (یا متناسب با سایز کابل) تهیه کنید. همچنین اگر پورت‌های متصل‌شونده، هر دو نری هستند، قطعاً این آداپتور بسته نمی‌شود و به یک کانکتور مادگی به مادگی نیاز خواهید داشت. در سناریویی که جنسیت دو پورت متفاوت است نیز باید از کانکتور نری به مادگی استفاده کنید.
الزام آب‌بندی در محیط‌های خارجی
در پروژه‌هایی که این قطعه در محیط بیرونی (مانند پشت‌بام روی تجهیزات اکتیو) بسته می‌شود، با وجود تلورانس دقیق رزوه، نفوذ رطوبت از لبه‌ها می‌تواند کل شبکه را دچار اتصالی کند. تکنسین‌ها موظف‌اند پس از سفت‌کردن اتصال با دست، کل مقطع آداپتور را با پک چسب قیری و عایق بندی کوتران و نوار آپارات کاملاً وکیوم کنند.
سوالات متداول تخصصی (FAQ)
تجهیزات مکمل مرتبط
«استفاده از آداپتورهای باکیفیت و استاندارد، ضامن عبور کامل انرژی فرکانسی است. یک اتصال ضعیف می‌تواند راندمان قوی‌ترین دستگاه‌ها را هدر دهد.»
