دلیل اصلی قطعی تماس و افت سرعت اینترنت در طبقات منفی، ساختار بتن آرمه و اثر مخرب «قفس فارادی» ناشی از شبکه‌های میلگردی است. امواج با فرکانس بالا (مثل 4G) توانایی عبور از این موانع متراکم را ندارند. در حالی که راهکارهای نرم‌افزاری تنها یک مسکن موقت هستند، راهکار علمی و تضمینی برای رفع آنتن دهی ضعیف در زیر زمین، استفاده از سیستم‌های توزیع سیگنال (ریپیترهای اکتیو) است. این تجهیزات سیگنال باکیفیت را از بیرون ساختمان دریافت کرده و از طریق کابل‌های کم‌افت (Low-Loss) مانند LMR-300 به آنتن‌های داخلی در زیرزمین منتقل و پخش می‌کنند.
۱. چرا زیرزمین‌ها به تله مرگ سیگنال‌های موبایل تبدیل می‌شوند؟
بسیاری از کاربران گمان می‌کنند که افت سیگنال در طبقات منفی تنها به دلیل فاصله از دکل‌های مخابراتی (BTS) است. اما از نگاه مهندسی فرکانس رادیویی (RF)، محیط‌های زیرزمینی دارای شرایط فیزیکی پیچیده‌ای هستند که رفتار امواج الکترومغناطیس را به طور کامل تغییر می‌دهند. برای درک چگونگی رفع آنتن دهی ضعیف در زیر زمین، ابتدا باید بدانیم که موانع ساختمانی دقیقاً چگونه با طول موج‌های موبایل درگیر می‌شوند.
۱.۱. پدیده افت سیگنال (Attenuation) و مقاومت مصالح
تضعیف یا Attenuation به معنای کاهش قدرت و دامنه سیگنال هنگام عبور از یک محیط مادی است. مصالح به کار رفته در فونداسیون ساختمان‌ها نظیر بتن مسلح با چگالی بالا، آجر فشرده و به ویژه خاک اشباع از رطوبت، ضریب جذب بسیار بالایی برای امواج رادیویی دارند. به عنوان یک قاعده مهندسی، هر دیوار بتنی ضخیم می‌تواند بین ۱۰ تا ۲۵ دسی‌بل (dB) از قدرت سیگنال را کاهش دهد. با توجه به اینکه زیرزمین‌ها توسط حجم انبوهی از خاک و بتن احاطه شده‌اند، موج فرکانسی پیش از رسیدن به دستگاه شما، تمام انرژی جنبشی خود را از دست می‌دهد.
۱.۲. اثر قفس فارادی و تداخلات چندمسیره (Multipath Fading)
یکی از بزرگ‌ترین چالش‌ها برای تقویت آنتن موبایل در زیر زمین، ساختار شبکه‌ای آرماتورها (میلگردها) در سقف و دیوارهای طبقات منفی است. اگر ابعاد چشمه‌های این شبکه میلگردی به طول موج فرکانس نزدیک باشد (مثلاً طول موج شبکه‌های 4G که بین ۱۱ تا ۱۶ سانتی‌متر است)، یک «قفس فارادی» (Faraday Cage) کامل تشکیل می‌شود. این قفس فلزی، امواج رادیویی را مسدود و منعکس می‌کند. علاوه بر این، اندک سیگنالی که موفق به نفوذ به زیرزمین می‌شود، مدام به دیوارهای بسته برخورد کرده و پدیده‌ای مخرب به نام Multipath Fading ایجاد می‌کند که باعث اختلال شدید در پردازش داده‌های دیجیتال توسط مودم گوشی می‌شود.
۲. اندازه‌گیری دقیق شدت ضعف سیگنال در زیرزمین
برای ارائه یک راهکار تخصصی جهت افزایش آنتن دهی موبایل در خانه و طبقات زیرین، نگاه کردن به «خطوط آنتن بالای نمایشگر گوشی» به هیچ وجه معیار علمی و قابل اعتمادی نیست. هر برند موبایل، الگوریتم خاص خود را برای نمایش این خطوط دارد. استخراج اطلاعات دقیق مستلزم خوانش توان مطلق سیگنال است.
۲.۱. خوانش سیگنال با واحد dBm (دسی‌بل میلی‌وات)

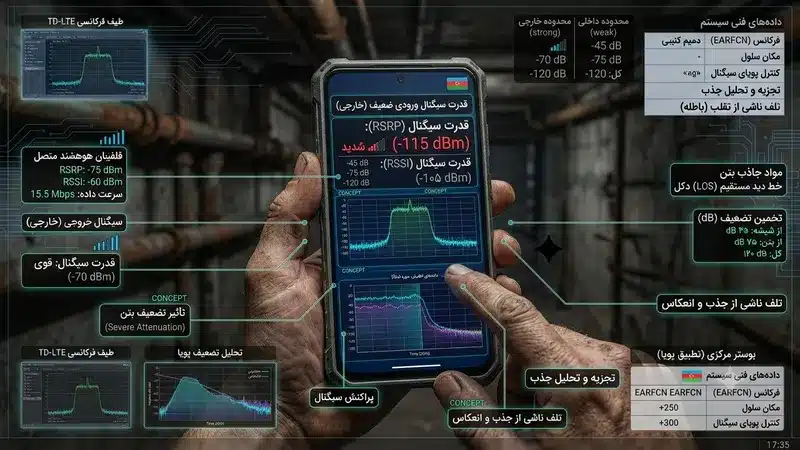

در دنیای مخابرات، قدرت سیگنال را با واحد dBm (دسی‌بل میلی‌وات) می‌سنجند که مقیاسی لگاریتمی و همیشه منفی است. عدد ایده‌آل و بدون نقص معمولاً حول و حوش ۵۰- است. هرچه این عدد به سمت اعداد منفی‌تر (مثلاً ۱۰۰- یا ۱۲۰-) برود، سیگنال ضعیف‌تر تلقی می‌شود. در گوشی‌های آیفون با شماره‌گیری کد ستاره ۳۰۰۱ مربع یک دو سه چهار پنج مربع ستاره (*3001#12345#*) و ورود به منوی Field Test، و در اندروید از مسیر تنظیمات > درباره تلفن > وضعیت سیم‌کارت، می‌توانید میزان دقیق dBm دریافتی را مشاهده کنید.
۲.۲. دسته‌بندی کیفیت سیگنال برای مکالمه و اینترنت در طبقات منفی
با انجام این تست در زیرزمین، می‌توانید عمق مشکل را ارزیابی کنید. اگر عدد قرائت شده کمتر از ۱۰۰- باشد، عملاً پهنای باند کافی برای تبادل اطلاعات پایدار وجود نخواهد داشت. جدول زیر ارتباط بین سطح فرکانسی و کیفیت تجربه کاربری را به شکلی دقیق نشان می‌دهد:
| سطح قدرت سیگنال (dBm) | وضعیت پایداری ارتباط | پیامدهای افت سیگنال در زیرزمین |
|---|---|---|
| بین ۵۰- تا ۷۵- | عالی (بدون نرخ خطا - Zero Error Rate) | هیچ مشکلی در زیرزمین وجود ندارد. تماس‌ها شفاف و اینترنت پرسرعت است. |
| بین ۷۶- تا ۹۰- | خوب (افت نامحسوس پینگ) | امکان تاخیر میلی‌ثانیه‌ای در بازی‌های آنلاین وجود دارد اما مکالمه پایدار است. |
| بین ۹۱- تا ۱۰۰- | مرزی (حاشیه ناپایداری ارتباطی) | افت شدید سرعت اینترنت 4G، تغییر خودکار شبکه به 3G یا H+، قطعی‌های لحظه‌ای. |
| بین ۱۰۱- تا ۱۲۰- | ضعیف تا قطع کامل (Dead Zone) | تاخیر بالا، قطع شدن مکرر مکالمات (Drop Call)، عدم ارسال پیامک و مصرف شدید باتری گوشی. |
۳. بررسی راهکارهای نرم‌افزاری و تنظیمات شبکه گوشی
قبل از اقدام به خرید تجهیزات سخت‌افزاری، برخی ترفندهای نرم‌افزاری وجود دارند که ممکن است در شرایطی که سیگنال کاملاً صفر نشده، به عنوان یک مسکن موقت عمل کنند. البته باید در نظر داشت که این راهکارها قدرت نفوذ فیزیکی امواج به داخل بتن را افزایش نمی‌دهند.
اولین اقدام، تغییر دستی شبکه از حالت 4G (LTE) یا 5G به حالت‌های قدیمی‌تر مانند 2G (GSM) یا 3G است. از منظر فیزیک امواج، فرکانس‌های پایین‌تر مانند باند ۹۰۰ مگاهرتز (مربوط به شبکه 2G) طول موج بلندتری (حدود ۳۳ سانتی‌متر) دارند. طول موج بلندتر به موج اجازه می‌دهد تا خاصیت پراش (Diffraction) بهتری داشته باشد و راحت‌تر موانع سخت را دور بزند یا در آن‌ها نفوذ کند. اگرچه با این کار اینترنت شما مختل می‌شود، اما شانس پایداری مکالمات صوتی به شدت بالا می‌رود. همچنین فعال‌سازی قابلیت تماس بر بستر وای‌فای (Wi-Fi Calling) در صورت وجود مودم ثابت در زیرزمین، می‌تواند به برقراری تماس کمک کند، مشروط بر اینکه اینترنت آن مودم نیز از یک خط ثابت تامین شود، نه از سیم‌کارت 4G!
۴. راهکار مهندسی و قطعی: تجهیزات تقویت آنتن زیرزمین
هنگامی که سیگنال در طبقات زیرین به مرز ۱۱۰- dBm می‌رسد و ضخامت سقف از عبور فرکانس جلوگیری می‌کند، دیگر هیچ ترفند نرم‌افزاری پاسخگو نخواهد بود و نصب سیستم‌های اکتیو مخابراتی (بوسترها) به یک ضرورت اجتناب‌ناپذیر تبدیل می‌شود. اگر قصد دارید این مشکل را به صورت زیربنایی و با استانداردهای رگولاتوری حل کنید، پیشنهاد می‌کنیم برای خرید و انتخاب تجهیزات تقویت آنتن موبایل از پکیجهای مهندسی‌شده متنت استفاده نمایید که به صورت فول‌ست و تضمینی ارائه می‌شوند.
۴.۱. معماری سیستم تقویت آنتن در طبقات زیرین

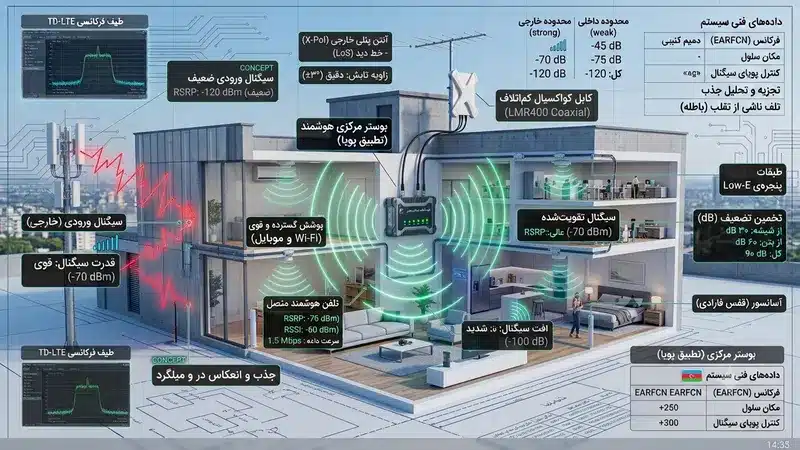

سیستم توزیع آنتن توزیع شده (DAS) برای محیط‌های کوچک یا همان بوسترهای تقویتکننده، از سه رکن اساسی تشکیل می‌شوند. ابتدا یک آنتن گیرنده (Donor Antenna) با بهره‌وری بالا (عموماً از نوع لگاریتمیک یا یاگی) در فضایی خارج از ساختمان مانند پشت بام که دارای خط دید مستقیم (LoS) به دکل مخابراتی است، نصب می‌شود. این آنتن سیگنال خام و قدرتمند را دریافت کرده و از طریق یک مسیر ایزوله به دستگاه تقویتکننده (Repeater) که در زیرزمین مستقر شده هدایت می‌کند. در نهایت، آنتن‌های فرستنده داخلی (Service Antennas) این امواج پردازش شده را در محیط کور پخش می‌کنند.
۴.۲. اهمیت کابل‌های کواکسیال کم‌افت (Low-Loss)

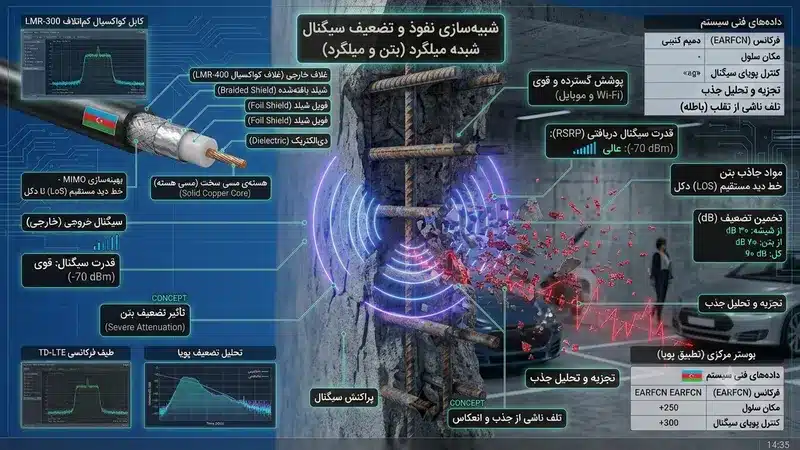

یکی از ظریف‌ترین نکات در نصب این تجهیزات برای طبقات منفی، طول مسیر کابل‌کشی است. فاصله پشت بام تا زیرزمین معمولاً بسیار زیاد است. اگر از کابل‌های بی‌کیفیت (مانند کابل‌های آنتن تلویزیون معمولی) استفاده شود، سیگنالی که با زحمت از پشت بام دریافت شده، در طول مسیر به دلیل مقاومت داخلی کابل از بین می‌رود و به دستگاه بوستر نمی‌رسد. به همین دلیل استفاده از کابل‌های ۵۰ اهم استاندارد مخابراتی نظیر LMR-300 که دارای شیلد مضاعف و مغزی مس خالص هستند، برای جبران افت مسیر در پروژه‌های تقویت آنتن موبایل برای ویلا و زیرزمین‌ها کاملاً حیاتی است.
۵. چک‌لیست طلایی پیش از راه‌اندازی تجهیزات
خرید کورکورانه تجهیزات بدون تحلیل محیط، به هدر رفت سرمایه منجر می‌شود. یکی از اصول بنیادین پیش از پیاده‌سازی سیستم، تحلیل فرکانس‌های دریافتی از دکل‌های مجاور است. باید بررسی شود که اپراتورهای منطقه در چه باندهایی (مثل ۹۰۰، ۱۸۰۰ یا ۲۱۰۰ مگاهرتز) خدمات بهتری ارائه می‌دهند تا ریپیتر سازگار با همان باند (تک باند، دو باند یا فول باند) انتخاب شود. همچنین موضوع ایزولاسیون (Isolation) بین آنتن خارجی و داخلی به شدت اهمیت دارد. اگر این دو آنتن به اندازه کافی از هم فاصله نداشته باشند، امواج خروجی از آنتن داخلی زیرزمین مجدداً توسط آنتن گیرنده بام دریافت شده و چرخه باطل و مخربی به نام نوسان (Oscillation) یا فیدبک لوپ شکل می‌گیرد که باعث سوختن دستگاه یا اختلال در دکل‌های اپراتور خواهد شد.
برای پروژه‌های زیرزمینی بزرگ نظیر پارکینگ‌های تجاری یا کارگاه‌های وسیع که در چندین زون مجزا تفکیک شده‌اند، استفاده از یک دستگاه قدرتمند به همراه «اسپلیترهای فرکانسی» (Splitters) برای اتصال چندین آنتن سقفی قارچی یا پنلی بسیار کارآمدتر از خرید چندین دستگاه مجزا است. همواره برای طول کابل بالای ۲۰ متر از کابل LMR-400 به جای LMR-300 استفاده کنید تا خطای افت سیگنال در فرکانس‌های بالای ۱۸۰۰ مگاهرتز (مخصوص اینترنت 4G) به صفر برسد.
نتیجه‌گیری و جمع‌بندی نهایی
- دلیل اصلی کور شدن شبکه‌ها، ساختار بتنی، دیوارهای ضخیم و میلگردهای سقف است که اثر قفس فارادی ایجاد می‌کنند.
- برای سنجش دقیق قطعی شبکه، از منوی Field Test گوشی استفاده کنید؛ توان سیگنال ضعیف‌تر از ۱۰۰- dBm نیازمند تجهیزات سخت‌افزاری است.
- استفاده از سیستم تقویتکننده اکتیو (بوسترهای فول‌باند یا چندباند) به همراه کابل‌های استاندارد Low-Loss تنها راهکار علمی و قطعی برای رفع آنتن دهی ضعیف در زیر زمین محسوب می‌شود.
پرسش‌های متداول کاربران
آیا برنامه‌ها و اپلیکیشن‌های موبایلی می‌توانند مشکل آنتن دهی زیرزمین را رفع کنند؟
خیر. هیچ نرم‌افزاری قادر به تغییر فیزیک امواج الکترومغناطیسی یا افزایش توان دریافت سخت‌افزاری مودم گوشی شما نیست. اپلیکیشن‌های تقویت سیگنال صرفاً با راه‌اندازی مجدد تنظیمات شبکه، نزدیک‌ترین دکل را مجدداً جستجو می‌کنند که در محیط‌های کاملاً ایزوله‌ای مثل زیرزمین بی‌اثر هستند.
چه تفاوتی بین بوستر تک باند و سه باند برای زیرزمین وجود دارد؟
دستگاه‌های تک باند معمولاً تنها فرکانس ۹۰۰ مگاهرتز (فقط مکالمه 2G) را پشتیبانی می‌کنند. در مقابل، دستگاه‌های سه باند یا فول باند، علاوه بر فرکانس مکالمه، فرکانس‌های ۱۸۰۰ و ۲۱۰۰ مگاهرتز را نیز پردازش کرده و باعث می‌شوند اینترنت 4G و مکالمات با کیفیت VoLTE نیز در زیرزمین در دسترس باشند.
آیا فاصله بین آنتن گیرنده در پشت بام و آنتن داخلی زیرزمین محدودیت دارد؟
بله. طول کابل‌کشی مستقیماً با افت توان سیگنال رابطه دارد. برای فواصل زیر ۲۰ متر از کابل LMR-300 استفاده می‌شود. اگر زیرزمین شما در اعماق ساختمان‌های بلندمرتبه قرار دارد و فاصله کابل‌کشی بیش از ۳۰ الی ۴۰ متر است، باید از کابل‌های با قطر بالاتر نظیر LMR-400 استفاده شده و توان عملیاتی (Gain) دستگاه مرکزی نیز بالاتر در نظر گرفته شود.
چگونه متوجه شوم سیستم نصب شده باعث اختلال در دکل مخابراتی (نویز دهی) نمی‌شود؟
تجهیزات مهندسی استاندارد نظیر برند کاترین (Kathrein) دارای مدارهای هوشمند ALC و AGC (کنترل خودکار بهره) هستند. این مدارها به صورت اتوماتیک توان خروجی را متناسب با قدرت سیگنال دکل تنظیم کرده و از بازگشت نویز یا اصطلاحاً آپ‌لینک‌های مخرب به سمت BTS جلوگیری می‌کنند.
