شبکه‌های TD-LTE در ایران عموماً روی باندهای فرکانسی بسیار بالای ۴۲ و ۴۳ (حدود ۳۴۰۰ تا ۳۸۰۰ مگاهرتز) کار می‌کنند. این طول موج‌های کوتاه، قدرت نفوذ بهینه‌ای از دیوارهای بتنی و شیشه‌های رفلکس ندارند و باعث افت شدید RSRP و SINR در داخل ساختمان می‌شوند. انتخاب و تهیه آنتن بیرونی مناسب نیازمند تحلیل دقیق تضعیف چندمسیره، حفظ معماری MIMO (پشتیبانی از پلاریزاسیون متقاطع) و استفاده از کابل‌های کم‌افت با امپدانس ۵۰ اهم مانند LMR-300 است. بدون بررسی این پارامترهای مهندسی، تجهیزات غیرتخصصی نه‌تنها سرعت را بهبود نمی‌دهند، بلکه باعث تخریب فاز سیگنال خواهند شد.
فهرست مطالب
- ۱. چرا مودم‌های TD-LTE با افت شدید سیگنال مواجه می‌شوند؟
- ۱.۱. بررسی فنی افت مسیر (Path Loss) در فرکانس‌های بالا
- ۲. پارامترهای مهندسی در ارزیابی آنتن خارجی مودم TD-LTE
- ۲.۱. نقش حیاتی شاخص‌های RSRP و SINR
- ۳. اهمیت فناوری MIMO در آنتن‌های بیرونی (TD-LTE)
- ۴. چالش کابل‌های کواکسیال: قاتل پنهان سیگنال
- ۵. ساختار و توپولوژی انتقال سیگنال به مودم
- ۶. تحلیل مقایسه‌ای: تاثیر بهینه‌سازی مسیر RF
۱. چرا مودم‌های TD-LTE با افت شدید سیگنال مواجه می‌شوند؟
برخلاف شبکه‌های متداول FDD (مانند 4G LTE موبایل) که عموماً در باندهای پایین‌تر نظیر ۱۸۰۰ یا ۲۶۰۰ مگاهرتز فعالیت می‌کنند، سرویس‌های اینترنت ثابت TD-LTE (Time Division Duplexing) در ایران غالباً روی باندهای ۴۲ (۳۵۰۰ مگاهرتز) و ۴۳ (۳۷۰۰ مگاهرتز) پیکربندی شده‌اند. در علم مخابرات میدان و امواج، یک اصل بنیادین وجود دارد: هرچه فرکانس بالاتر می‌رود، طول موج کوتاه‌تر شده و توانایی موج برای نفوذ در موانع فیزیکی به‌شدت کاهش می‌یابد.

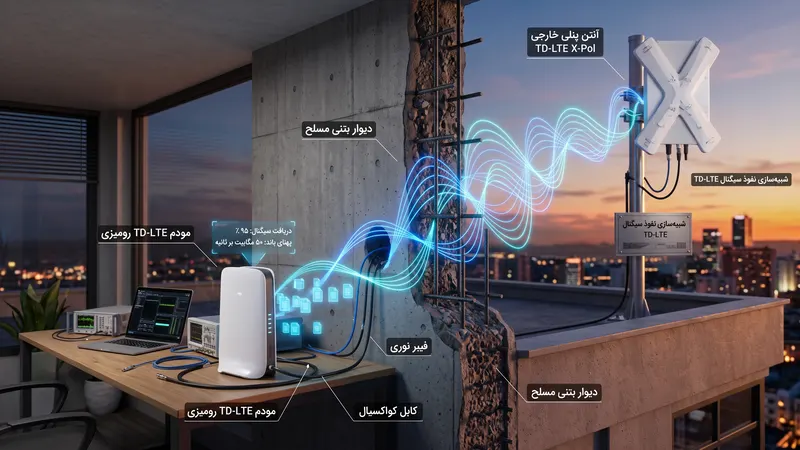

هنگامی که شما مودم TD-LTE خود را در محیط داخلی (Indoor) قرار می‌دهید، امواج مایکروویو ۳.۵ گیگاهرتزی دکل (eNodeB) باید از مصالح ساختمانی نظیر بتن مسلح، شبکه‌های فلزی درون دیوار، و شیشه‌های دو جداره دارای پوشش Low-E عبور کنند. این موانع باعث پدیده‌ای مخرب به نام تضعیف مصالح (Material Attenuation) می‌شوند که می‌تواند بین ۱۵ تا ۳۵ دسی‌بل از توان سیگنال ورودی را پیش از رسیدن به آنتن‌های داخلی مودم نابود کند.

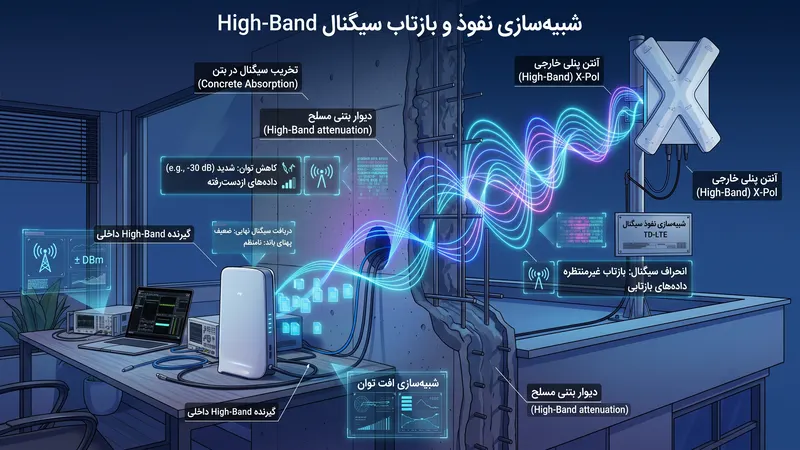

۱.۱. بررسی فنی افت مسیر (Path Loss) در فرکانس‌های بالا
افت مسیر در فضای آزاد (Free Space Path Loss) با لگاریتم فرکانس رابطه مستقیم دارد. به این معنا که سیگنال دکل TD-LTE حتی در هوای آزاد و بدون وجود مانع فیزیکی، بسیار سریع‌تر از سیگنال‌های موبایل معمولی دچار پراکندگی انرژی می‌شود. علاوه بر این، در محیط‌های شهری، پدیده محوشدگی چندمسیره (Multipath Fading) باعث می‌شود بازتاب سیگنال‌ها از ساختمان‌های مجاور، با فازهای متضاد به مودم شما برسند و اثر یکدیگر را خنثی کنند. این تداخل‌های ویرانگر، اصلی‌ترین دلیلی است که نشان می‌دهد چرا دریافت سیگنال از محیط خارجی، یک الزام قطعی برای پایداری لینک است.
۲. پارامترهای مهندسی در ارزیابی آنتن خارجی مودم TD-LTE
بر خلاف تصور عمومی، خطوط نشانگر سیگنال (آنتن‌های روی نمایشگر مودم) معیار معتبری برای سنجش کیفیت لینک ارتباطی نیستند. این نشانگرها صرفاً بر اساس پارامتر RSSI (شاخص کلی قدرت سیگنال دریافتی شامل تمام نویزها و تداخلات) محاسبه می‌شوند. برای تصمیم‌گیری اصولی پیرامون تهیه تجهیزات انتقال امواج، یک مهندس مخابرات تنها به دو متغیر حیاتی تکیه می‌کند که باید پیش از هر اقدامی آن‌ها را روی پنل تنظیمات مودم بررسی کنید.
۲.۱. نقش حیاتی شاخص‌های RSRP و SINR
شاخص RSRP (Reference Signal Received Power) نشان‌دهنده قدرت خالص سیگنال استانداردی است که از دکل اپراتور به تجهیزات شما می‌رسد. در شبکه‌های تی‌دی-ال‌تی‌ای، دستیابی به RSRP بهتر از -۸۵ dBm برای پایداری پکت‌های دیتا ضروری است. از سوی دیگر، پارامتر SINR (نسبت سیگنال به تداخل و نویز) تعیین‌کننده نرخ مدولاسیون است. اگر SINR شما کمتر از ۱۰ دسی‌بل باشد، مودم شما قادر به استفاده از مدولاسیون‌های پرسرعت مانند 64QAM یا 256QAM نخواهد بود و سرعت دانلود به‌شدت محدود می‌شود.
برای درک عمیق‌تر از نحوه عملکرد این شاخص‌ها و اصول پایه‌ای بهبود دریافت امواج در لایه‌های فیزیکی، مطالعه راهنمای جامع تقویت آنتن موبایل می‌تواند به عنوان یک مرجع استاندارد، پیش‌نیاز مناسبی برای تحلیل‌های پیچیده‌تر و انتخاب اصولی تجهیزات باشد.

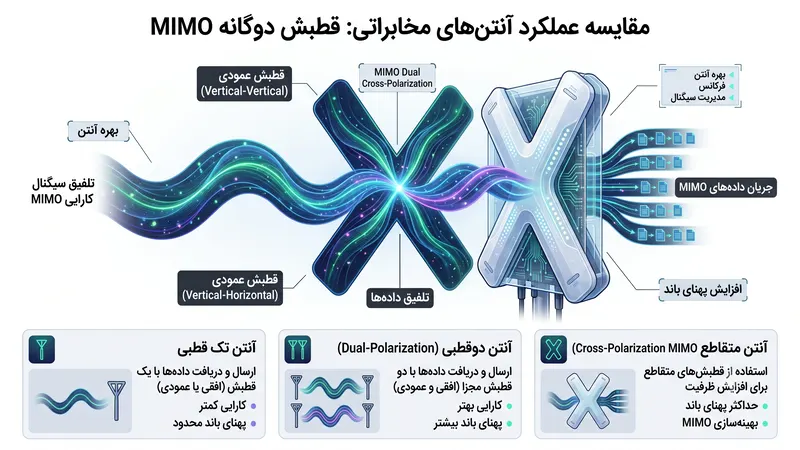

۳. اهمیت فناوری MIMO در آنتن‌های بیرونی (TD-LTE)
یکی از بزرگترین اشتباهاتی که کاربران هنگام راه‌اندازی تجهیزات بهبود سیگنال مرتکب می‌شوند، نادیده گرفتن معماری MIMO (Multiple-Input Multiple-Output) است. مودم‌های تی‌دی-ال‌تی‌ای (مانند مدل‌های مشهور TF-i60) به‌گونه‌ای طراحی شده‌اند که با استفاده از دو یا چهار آنتن همزمان، چندین جریان داده (Spatial Streams) را به‌صورت موازی پردازش کنند. این قابلیت دقیقاً همان چیزی است که سرعت دانلود چند ده مگابیتی را ممکن می‌سازد.
اگر کاربر تنها یک تک‌شاخک تقویتی ساده تهیه کرده و آن را به یکی از پورت‌های SMA مودم متصل کند، یا بدتر از آن، با استفاده از یک اسپلیتر (Splitter) سیگنال یک تک‌آنتن را به هر دو پورت مودم بفرستد، پردازنده مودم دچار خطای همبستگی فضایی (Spatial Correlation) می‌شود. در این حالت، معماری ارتباط به SISO (Single-Input Single-Output) تنزل یافته و حتی با وجود بالا رفتن ظاهری خطوط سیگنال، سرعت واقعی اینترنت نصف خواهد شد. آنتن‌های فضای باز استاندارد باید از نوع Cross-Polarized (آرایه‌های متقاطع X-Pol در زوایای ±۴۵ درجه) باشند تا دو جریان کاملاً مستقل را به مودم تزریق کنند.

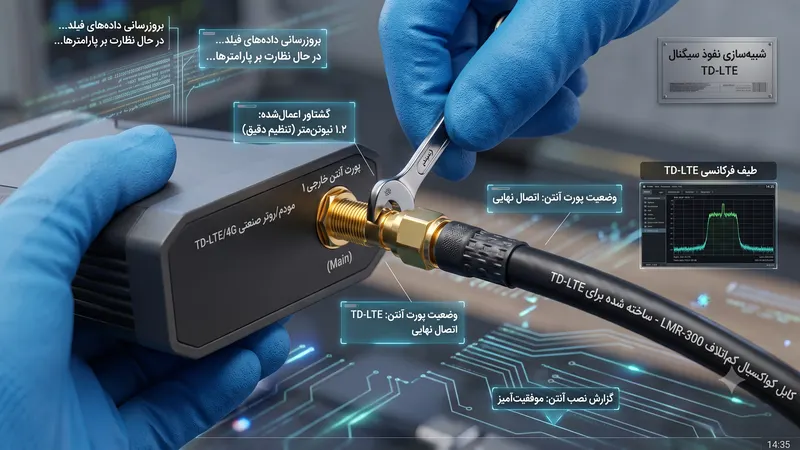

۴. چالش کابل‌های کواکسیال: قاتل پنهان سیگنال
محیط انتقال بین گیرنده فضای باز و مودم مستقر در داخل، دقیقاً گلوگاه طلایی سیستم است. در فرکانس‌های بالای ۳۵۰۰ مگاهرتز، عبور جریان رادیویی از یک کابل نامرغوب می‌تواند فاجعه‌بار باشد. کابل‌های معمولی RG58 یا کابل‌های آنتن تلویزیون (RG6) که برای باندهای UHF/VHF طراحی شده‌اند، در مواجهه با فرکانس TD-LTE به یک "بارِ مجازی" (Dummy Load) تبدیل می‌شوند و انرژی موج را به‌صورت گرما تلف می‌کنند.
هرگز از کابل‌های معمولی تلویزیون برای مودم TD-LTE استفاده نکنید. در فرکانس‌های محدوده ۳.۵ گیگاهرتز، استفاده از کابل‌های کواکسیال بسیار کم‌افت (Low-Loss) با امپدانس دقیق ۵۰ اهم نظیر LMR-300 یا LMR-400 یک قانون تخطی‌ناپذیر مهندسی است. استفاده از کابل نامناسب، تمام بهره (Gain) دسی‌بلیِ آنتن نصب‌شده در بیرون را در طول مسیر کابل‌کشی مستهلک خواهد کرد.
۵. ساختار و توپولوژی انتقال سیگنال به مودم
سیستم توزیع سیگنال باید در یک جریان امپدانسیِ کاملاً هماهنگ پیاده‌سازی شود. کوچکترین ناهماهنگی (Mismatch) در اتصال کانکتورهای SMA به پورت‌های مودم، باعث پدیده‌ای به نام نسبت موج ایستاده ولتاژ (VSWR) می‌شود که طی آن توان ارسالی از مودم مجدداً به مدار داخلی آن برگشت داده شده و موجب داغ شدن بیش‌ازحد ماژول رادیویی می‌گردد.
تهیه تجهیزات غیراستاندارد نه‌تنها به بهبود سرعت کمک نمی‌کند، بلکه می‌تواند به دلیل همین بازگشت توان به ماژول رادیویی مودم آسیب‌های سخت‌افزاری برگشت‌ناپذیری برساند. از این رو، بررسی، مشاوره و استفاده از تجهیزات تخصصی تقویت آنتن موبایل و سامانه‌های ارتقای کیفیت شبکه که توسط مراجع مهندسی تأیید شده‌اند، یک سرمایه‌گذاری امن و پایدار محسوب می‌شود که ریسک‌های ناشی از فرسایش تجهیزات را از بین می‌برد.
۶. تحلیل مقایسه‌ای: تاثیر بهینه‌سازی مسیر RF
در جدول زیر، تاثیر عدم استفاده از تجهیزات استاندارد در شبکه‌های حساس TDD با جزئیات مهندسی مورد مقایسه قرار گرفته است تا اهمیت انتخاب‌های ساختاری نمایان شود.
| شاخص فنی | شرایط با فرکانس استاندارد (تجهیزات اصولی) | پیامدهای افت سیگنال (خطاهای رایج نصب) |
|---|---|---|
| کیفیت مکالمه و دیتا | بدون قطعی و نرخ خطای پکت (PER) نزدیک صفر | تاخیر بالا (Jitter) و قطع شدن مکرر ارتباط دیتا |
| نرخ مدولاسیون (QAM) | دستیابی به 64QAM الی 256QAM (سرعت دانلود بالا) | سقوط به 16QAM یا حتی QPSK (نصف شدن پهنای باند) |
| فناوری انتقال (MIMO) | همبستگی فضایی پایین، فعال‌سازی 2x2 MIMO کامل | تنزل به SISO به دلیل استفاده از یک آنتن تقویتی تکی |
| میزان افت کابل (Attenuation) | کمتر از ۰.۲۵ دسی‌بل بر متر با کابل LMR-300 | افت شدید ۱ الی ۱.۵ دسی‌بل بر متر با کابل معمولی RG59 |
نتیجه‌گیری و جمع‌بندی نهایی
- در فرآیند تصمیم‌گیری برای خرید آنتن خارجی مودم TD-LTE، بررسی شاخص‌های SINR و RSRP نسبت به ظاهر آنتن یا وعده‌های تجاری اولویت مطلق دارد.
- بدون استفاده از ساختار آنتن‌های متقاطع دوگانه (X-Pol) برای حفظ عملکرد MIMO، هرگونه تقویت سیگنال منجر به کاهش سرعت نهایی اینترنت خواهد شد.
- حیاتی‌ترین حلقه ارتباطی شما، کابل کواکسیال است؛ استفاده از سیم‌های غیر ۵۰ اهمی (مانند کابل‌های آنتن تلویزیون) در فرکانس ۳.۵ گیگاهرتز اکیداً ممنوع و باعث سوختگی ماژول رادیویی می‌شود.
پرسش‌های متداول کاربران
آیا خرید آنتن خارجی مودم TD-LTE باعث افزایش پینگ (Ping) در بازی‌های آنلاین می‌شود؟
خیر. اگر تجهیزات به‌درستی از نظر امپدانسی هماهنگ باشند (حذف VSWR بالا)، افزایش پارامتر SINR باعث کاهش شدید خطاهای انتقال (Retransmission) شده و در نتیجه نه‌تنها پینگ را افزایش نمی‌دهد، بلکه Jitter و پینگ پرش‌دار شما را به طرز چشم‌گیری تثبیت کرده و کاهش می‌دهد.
تفاوت آنتن‌های لگاریتمی (Log-Periodic) با پنل دوقطبی در تقویت آنتن مودم TD-LTE چیست؟
آنتن‌های لگاریتمی عموماً دارای تک‌پولاریزاسیون (یک جهت امواج) هستند و پهنای باند بسیار وسیعی را پوشش می‌دهند، اما آنتن‌های پنل دوقطبی به‌صورت ویژه دارای دو آرایه عمود بر هم (+45 و -45 درجه) هستند که آن‌ها را برای تکنولوژی MIMO مودم‌های تی‌دی-ال‌تی‌ای بی‌نظیر می‌سازد.
چرا با وجود تهیه آنتن بیرونی مودم TD-LTE، چراغ سیگنال مودم همچنان ضعیف نشان می‌دهد؟
این مسئله معمولاً دو دلیل مهندسی دارد: اول اینکه وارد پنل تنظیمات مودم نشده‌اید تا سوییچ آنتن را از حالت Internal به حالت External تغییر دهید. دوم اینکه از کابل‌های نامرغوب (مثل کابل دوربین مداربسته یا ماهواره) استفاده کرده‌اید که تمام توان دریافتی را پیش از رسیدن به مودم مستهلک کرده است.
آیا طول کابل متصل به آنتن تقویتی TD-LTE محدودیت مهندسی خاصی دارد؟
بله. در باندهای فرکانس بالای TDD (مثل باند ۴۲ در ۳۵۰۰ مگاهرتز)، افت کابل بسیار بالاست. در کابل‌های LMR-300 توصیه می‌شود طول مسیر کابل‌کشی بیشتر از ۱۰ الی ۱۵ متر نشود. در صورت نیاز به مسافت طولانی‌تر، ناچار به استفاده از کابل‌های فوق‌ضخیم مانند LMR-400 خواهید بود تا پارامترهای سیگنال تخریب نگردد.
