برچسب‌ها یا استیکرهای تقویت آنتن موبایل فاقد هرگونه منبع تغذیه، پردازشگر و قطعه فعال اکتیو هستند و از نظر قوانین پایه‌ای الکترومغناطیس و معادلات مکسول، توانایی تقویت یا جهت‌دهی به سیگنال‌های مخابراتی را ندارند. در مقابل، تنها راهکار تضمینی و مهندسی برای حل قطعی مشکل ضعف سیگنال، استفاده از یک دستگاه واقعی تقویت آنتن مجهز به آنتن بیرونی، کابل کواکسیال مرغوب با افت ناچیز و تقویتکننده اکتیو دو یا سه بانده است.
۱. استیکر تقویت آنتن موبایل چیست و چه ادعایی دارد؟
در سال‌های اخیر، تبلیغات گسترده‌ای پیرامون محصولاتی تحت عنوان استیکر تقویت آنتن موبایل شکل گرفته است. تولیدکنندگان این برچسب‌های بسیار نازک که غالباً از جنس ورقه‌های نازک مس، طلا یا آلیاژهای فلزی دیگر به همراه خطوط هندسی شبیه به مدارهای چاپی (Microstrip) هستند، ادعا می‌کنند که با چسباندن آن‌ها به پشت بدنه گوشی یا در زیر قاب باتری، می‌توان نرخ جذب سیگنال را به طور چشمگیری افزایش داد. بر اساس ادعاهای بازاریابی، این برچسب‌ها با بازتاب دادن امواج سرگردان الکترومغناطیسی داخل بدنه گوشی و متمرکز ساختن آن‌ها بر روی آنتن داخلی، به بهبود کیفیت تماس و افزایش سرعت اینترنت دیتا کمک می‌کنند.
با این حال، برای بررسی ریشه‌ای این ادعا باید به سراغ مبانی انتشار امواج در راهنمای جامع تقویت آنتن موبایل و استانداردهای طراحی آنتن گوشی‌های هوشمند رفت. سیستم‌های مخابراتی مدرن بر اساس تعادل دقیق امپدانس و طراحی هندسی فوق‌پیشرفته آنتن‌های داخلی نظیر آنتن‌های PIFA (Planar Inverted-F Antenna) یا آنتن‌های فرکتال عمل می‌کنند. اضافه کردن هرگونه المان فلزی ناهمخوان به بدنه گوشی، نه تنها کمکی به دریافت بهتر سیگنال نمی‌کند، بلکه تعادل خازنی و سلفی مدار مخابراتی دستگاه را بر هم می‌زند.
۲. تحلیل فیزیکی و مخابراتی: چرا این برچسب‌ها عملاً کار نمی‌کنند؟
از منظر مهندسی مخابرات فرکانس بالا (RF)، فرآیند تقویت امواج رادیویی نیازمند اضافه کردن توان یا فاز به سیگنال ورودی است. بر اساس قانون بقای انرژی، یک سیستم غیرفعال یا پسیو (Passive) مانند استیکر آنتن موبایل، هیچ‌گونه منبع انرژی خارجی (مانند برق یا باتری) در اختیار ندارد تا بتواند سطح توان سیگنال ورودی (مستند به شاخص RSRP بر حسب dBm) را افزایش دهد. این برچسب‌ها در بهترین حالت مانند یک هادی الکتریکی شناور در میدان الکترومغناطیسی عمل می‌کنند که حضور آن‌ها منجر به پدیده بازتاب غیرکنترل‌شده امواج می‌شود.

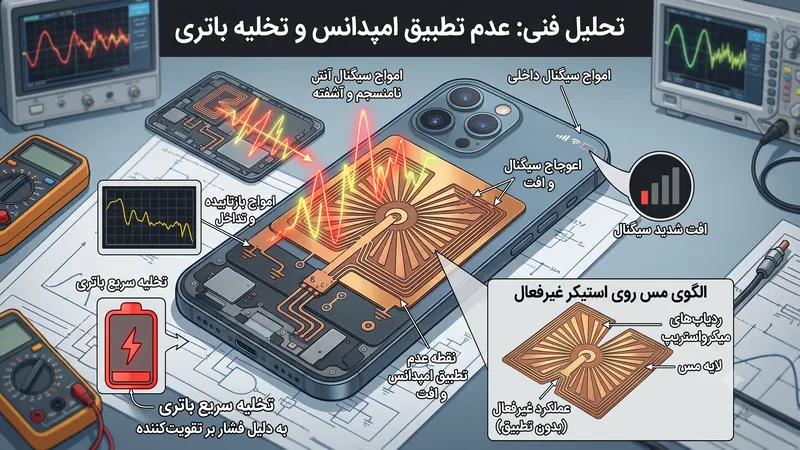

۲.۱. تضعیف امپدانس و تشدید پدیده VSWR
آنتن داخلی گوشی‌های هوشمند با امپدانس استاندارد ۵۰ اهم طراحی می‌شود تا حداکثر انتقال توان بین تراشه مودم و آنتن صورت پذیرد (Impedance Matching). قرار دادن یک لایه مسی یا فلزی با ابعاد غیر استاندارد و نامشخص در مجاورت مستقیم آنتن داخلی گوشی، خازن‌های پارازیتی ایجاد می‌کند. این پدیده امپدانس نقطه تغذیه آنتن را از ۵۰ اهم خارج کرده و نسبت موج ایستاده ولتاژ (VSWR) را به شدت افزایش می‌دهد. افزایش VSWR به این معناست که بخش عمده‌ای از توان فرستنده گوشی به جای تابش به سمت دکل BTS، مجدداً به سمت پردازنده و بخش RF منعکس شده و به صورت حرارت هدر می‌رود. نتیجه مستقیم این فرآیند، کاهش عمر باتری، داغ شدن بیش از حد دستگاه و حتی افت راندمان سیگنال ورودی خواهد بود.
۳. دستگاه واقعی تقویت آنتن در مقابل راهکارهای انفعالی و کاذب
برای برطرف کردن واقعی و دائم مشکلات عدم آنتن‌دهی در نقاط کور، فضاهای بتنی و زیرزمین‌ها، علم مخابرات راهکاری کاملاً متمایز ارائه می‌دهد: دستگاه واقعی تقویت آنتن. برخلاف راهکارهای فاقد اثر عملیاتی نظیر برچسب‌ها، یک بوستر یا ریپیتر فعال موبایل با بهره‌گیری از مدارات اکتیو و نیمه‌هادی‌های سیلیکونی (شامل تقویت‌کننده‌های کم‌نویز LNA و تقویت‌کننده‌های توان PA) اقدام به بازیابی، ارتقا و بازنشر فرکانس‌های رادیویی مجاز می‌کند.
در یک فرآیند استاندارد مخابراتی، ابتدا سیگنال ضعیف موجود در محیط باز (که ممکن است عددی بین ۹۵- تا ۱۱۵- دسی‌بل‌میلی‌وات یا همان dBm باشد) توسط یک آنتن گیرنده پرقدرت در فضای آزاد دریافت می‌شود. این سیگنال از طریق کابل کواکسیال شیلددار به دستگاه بوستر مرکزی ارسال می‌گردد. برد پردازشگر هوشمند دستگاه، فرکانس دریافتی را فیلتر و نویزهای مزاحم را حذف نموده و سپس با استفاده از منبع تغذیه الکتریکی، دامنه موج را تا ۷۰ دسی‌بل (Gain) افزایش می‌دهد. در نهایت، این سیگنال بازسازی‌شده از طریق آنتن‌های فرستنده داخلی در محیط توزیع می‌گردد تا تمام دستگاه‌های تلفن همراه بدون نیاز به هیچ اتصال فیزیکی یا تغییر ساختاری، سیگنال حداکثری و پایداری را دریافت کنند.
۴. راهنمای پیاده‌سازی زیرساخت تقویت آنتن موبایل خانگی
جهت دستیابی به پایداری صددرصدی سیگنال در داخل مجتمع‌های مسکونی، اداری یا سازه‌ای، پیاده‌سازی اصولی یک سامانه تقویت آنتن موبایل خانگی گام به گام صورت می‌پذیرد. در این نوع پیاده‌سازی مخابراتی، تمامی اجزا باید هماهنگی امپدانسی کاملی داشته باشند:
- آنتن گیرنده بیرونی (Donor Antenna): معمولاً از نوع آنتن لگاریتمی یا یاگی با گین بالا (بین ۱۱ تا ۱۴ dBi) است که مستقیماً بر روی پشت‌بام و در جهت دکل BTS اپراتور مربوطه نصب می‌شود. وظیفه اصلی آن، تمرکز بر روی امواج موجود و کاهش نویز محیطی است.
- مسیر کابل انتقال کواکسیال: در این بخش باید از کابل‌های کم‌افت نظیر LMR-300 یا LMR-400 با شیلدگذاری دولایه استفاده شود. استفاده از کابل‌های نامرغوب تلویزیونی (مانند RG-6 غیراستاندارد) در فرکانس‌های بالای ۱۸۰۰ مگاهرتز، منجر به افت شدید سیگنال (گاهی بیش از ۰.۳ دسی‌بل در هر متر) و ناکارآمدی کل سیستم می‌شود.
- دستگاه بوستر اکتیو مرکزی: قلب تپنده سیستم است که وظیفه فیلترینگ، حذف نوسانات برگشتی (Isolation Control) و اعمال بهینه‌ترین سطح گین بر روی باندهای فرکانسی ۹۰۰، ۱۸۰۰ یا ۲۱۰۰ مگاهرتز را بر عهده دارد.
- آنتن فرستنده داخلی (Service Antenna): این آنتن‌ها متناسب با معماری فضا به صورت قارچی (Omnidirectional) بر روی سقف یا به صورت پنلی بر روی دیوارهای اصلی نصب می‌شوند تا سیگنال بازتوزیع شده را به داخل اتاق‌ها برسانند.
یکی از بزرگ‌ترین چالش‌ها در نصب سیستم‌های خانگی، پدیده خودنوسانی یا اصطلاحاً لوپ (Oscillation) است. اگر آنتن فرستنده داخلی با آنتن گیرنده بیرونی فاصله کافی نداشته باشد یا ایزولاسیون دیوارها ضعیف باشد، فرکانس ارسالی مجدداً توسط آنتن بیرونی دریافت شده و بوستر در یک لوپ بسته قرار می‌گیرد که باعث اخلال در دکل‌های اپراتور می‌شود. به همین دلیل نصب تجهیزات فعال همیشه باید با بررسی ایزولاسیون فیزیکی و با مشاوره تخصصی کارشناسان مجرب صورت گیرد.
۵. متغیرهای کلیدی و تاثیرگذار در راندمان سیستم‌های مخابراتی
عملکرد هرگونه راهکار ارتقای پوشش رادیویی، به متغیرهای بسیار متعددی در محیط نصب بستگی دارد. این دقیقاً همان دلیلی است که نشان می‌دهد چرا یک برچسب یا استیکر نازک مسی، قادر به ارائه راه‌حل واقعی نیست. ارتقای سیگنال بر اساس شرایط توپوگرافیک، نوع مصالح ساختمانی (شیشه‌های دوجداره با لایه پوشش متالیک، دیوارهای بتنی مسلح با میلگرد، سازه‌های تمام فلزی) و میزان شلوغی شبکه تغییر می‌کند.
در جدول زیر، شاخص‌های کلیدی مخابراتی را بر اساس استانداردهای شبکه و پیامدهای افت هر یک در فرآیند تبادل داده و صدا بررسی کرده‌ایم:
| شاخص فنی | شرایط با فرکانس استاندارد | پیامدهای افت سیگنال | تاثیر در شبکه (LTE/5G) |
|---|---|---|---|
| کیفیت مکالمه و دیتا (RSRP) | بین ۵۰- تا ۸۰- dBm | تاخیر بالا و قطع شدن مکرر مکالمات | افت شدید پهنای باند و سرعت دانلود |
| نسبت سیگنال به نویز (SINR) | بالاتر از ۱۵ دسی‌بل | تداخل شدید فرکانسی و تضعیف کیفیت صدا | خطای مکرر بیتی (BER) و نیاز به ارسال مجدد پکت‌ها |
| کیفیت سیگنال دریافتی (RSRQ) | بین ۳- تا ۱۰- دسی‌بل | کاهش جدی پایداری لینک ارتباطی | جابجایی دائم شبکه بین لایه‌های 3G و 4G |
| امپدانس سیستم کابل‌کشی | ۵۰ اهم (ثابت) | افت حرارتی سیگنال و خرابی فرستنده | ایجاد نویز منعکس‌شده در خطوط انتقال دوشیلد |
نتیجه‌گیری و جمع‌بندی نهایی
بر اساس تحلیل‌های آزمایشگاهی، ادعای کارکرد استیکر تقویت آنتن موبایل صرفاً یک ترفند تبلیغاتی است و هیچ جایگاه علمی ندارد. برای دستیابی به پوشش پایدار و صددرصدی، همواره باید به دنبال راهکارهای سخت‌افزاری استاندارد و اکتیو رفت. در فرآیند انتخاب سیستم‌های ارتقای آنتن همواره نکات زیر را مد نظر قرار دهید:
- برچسب‌های انفعالی (پسیو) به دلیل نداشتن مدار تغذیه، سیگنال ورودی را تقویت نمی‌کنند و حتی ممکن است الگوی تابشی گوشی را مختل کنند.
- تنها راهکار تضمین‌شده مهندسی، پیاده‌سازی زیرساخت‌های فعال (اکتیو) مجهز به کابل‌های کم‌افت ۵۰ اهم و آنتن‌های بیرونی کالیبره‌شده است.
- قبل از خرید هرگونه تجهیزات، اندازه‌گیری پارامترهای فنی مانند RSRP و SINR توسط مهندسان باسابقه، از صرف هزینه‌های نامناسب جلوگیری می‌کند.
پرسش‌های متداول کاربران
آیا چسباندن استیکر تقویت آنتن موبایل به باتری یا بدنه گوشی آسیب می‌زند؟
بله، این برچسب‌ها با ایجاد ظرفیت‌های خازنی ناخواسته در فرکانس‌های بالا، تعادل امپدانسی فرستنده گوشی را مختل می‌کنند. این موضوع سبب افزایش نسبت موج ایستاده ولتاژ (VSWR) شده که باعث افزایش مصرف باتری، بالا رفتن دمای قطعات داخلی و فرسودگی زودهنگام بخش RF گوشی می‌شود.
چرا بعضی از کاربران حس می‌کنند بعد از نصب استیکر، آنتن آن‌ها بهتر شده است؟
این موضوع عموماً ناشی از اثر روانی تلقین (پلاسيبو) یا تغییر لحظه‌ای موقعیت مکانی گوشی نسبت به دکل BTS است. همچنین نمایشگر گوشی‌ها سیگنال را بر اساس معیارهای الگوریتمی نرم‌افزاری نشان می‌دهد که حضور فیزیکی دست یا چسباندن یک ورقه هادی می‌تواند موقتاً در محاسبه سطح فرکانس در لایه نمایشگر خطا ایجاد کند بدون اینکه کیفیت واقعی تماس بهبود یابد.
تفاوت اصلی یک دستگاه واقعی تقویت آنتن با روش‌های پسیو چیست؟
یک دستگاه واقعی مجهز به پردازنده‌های فرکانسی و منبع تغذیه الکتریکی است. این دستگاه سیگنال ضعیف را از فضای باز دریافت، تداخلات را فیلتر و با توان خروجی بالا بازنشر می‌کند. اما روش‌های پسیو فاقد مدار تغذیه بوده و هیچ توان اضافه‌ای به امواج القا نمی‌کنند.
هزینه راه‌اندازی یک سیستم تقویت آنتن موبایل خانگی چگونه تعیین می‌شود؟
هزینه نهایی کاملاً به متغیرهایی همچون وسعت فضا (متراژ بنا)، تعداد طبقات، ضخامت دیوارهای میانی، کیفیت سیگنال فضای باز بیرون ساختمان و باندهای فرکانسی مورد نیاز (2G, 3G, 4G, 5G) بستگی دارد و نیاز به کارشناسی و طراحی فنی دقیق سیستم کابل‌کشی و انتخاب بوستر متناسب دارد.
