راهکار تخصصی پوشش شبکه زیرزمینی

توسعه و تقویت آنتن موبایل در پارکینگ و مجتمع‌های تجاری

طراحی و اجرای سیستم‌های توزیع سیگنال (DAS) برای رفع نقاط کور در طبقات منفی، رمپ‌ها و پاساژهای پرتردد. ایجاد ارتباط پایدار برای کارتخوان‌ها و تماس‌های صوتی.

پشتیبانی از باندهای 4G/LTE طراحی مبتنی بر معماری DAS تجهیزات هوشمند ALC
سیستم تقویت آنتن موبایل در پارکینگ طبقاتی و تجاری ارزیابی دقیق سیگنال (Site Survey)
سخت‌افزار صنعتیاستاندارد کلاس مخابراتی
شبیه‌سازی RFتحلیل نرم‌افزاری مسیرها
پشتیبانی هوشمندحفظ پایداری در اوج ترافیک
طراحی توزیع‌شدهمتناسب با معماری طبقات منفی

چرا سیگنال موبایل در پارکینگ‌ها و طبقات منفی مسدود می‌شود؟

محیط‌های زیرزمینی و متراکم تجاری به دلیل ماهیت سازه‌ای خود، چالش‌های فیزیکی سنگینی برای امواج رادیویی (RF) ایجاد می‌کنند. شناخت این موانع، اولین گام در طراحی یک راهکار مهندسی است.

دیوارهای برشی و بتن مسلح

تراکم بالای میلگرد و ضخامت بتن در دیوارهای حائل پارکینگ‌ها، مانند یک قفس فارادی عمل کرده و باعث افت شدید (Attenuation) سیگنال دکل‌های بیرونی می‌شود.

اختلال ارتباطی کارتخوان‌ها

در مجتمع‌های تجاری و کیوسک‌های پرداخت پارکینگ، قطعی اینترنت 4G منجر به خطای تراکنش PoS و ایجاد صف و نارضایتی شدید مراجعین می‌گردد.

ساختار چندسطحی و رمپ‌ها

طراحی طبقاتی منفی (1-، 2- و...) باعث ایجاد نواحی کور هندسی می‌شود که هیچ موجی به صورت مستقیم یا انعکاسی به آنجا نفوذ نمی‌کند.

تراکم بالای تجهیزات تاسیساتی

وجود داکت‌های فلزی، لوله‌های تهویه و کابل‌های قدرت در سقف پارکینگ‌ها، نویز محیطی را افزایش داده و کیفیت سیگنال (SINR) را تخریب می‌کند.

ترافیک لحظه‌ای متراکم

در ساعات اوج شلوغی پاساژها، تجهیزات ضعیف خانگی توان مدیریت همزمان صدها کاربر را ندارند و شبکه دچار پدیده Dropped Call یا قطعی تماس می‌شود.

مخاطرات ایمنی در نقاط کور

عدم دسترسی به شبکه موبایل در مواقع اضطراری، آتش‌سوزی یا نیاز به امداد در طبقات منفی، یک ریسک بحرانی برای مدیریت مجتمع محسوب می‌شود.

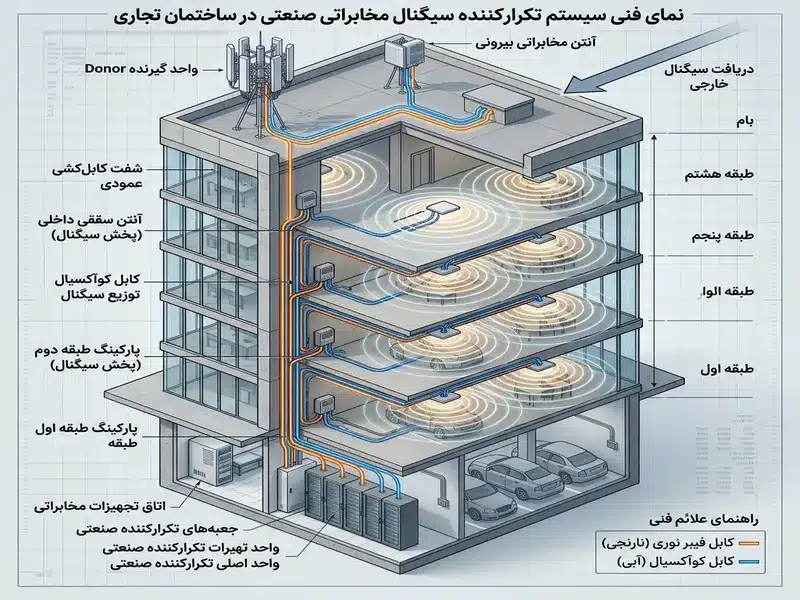

معماری شبکه DAS برای تقویت آنتن پارکینگ
معماری زیرساخت مخابراتی

سیستم توزیع آنتن (DAS) راهکار قطعی فضاهای صنعتی

استفاده از تقویت‌کننده‌های صنعتی پرتوان (۲ تا ۵ وات) به همراه شبکه‌ای از آنتن‌های داخلی، تنها روش استاندارد برای پوشش یکنواخت طبقات منفی و مراکز خرید بزرگ است.

تجهیزات اکتیو قدرتمند

ریپیترهای سری صنعتی با گین بالای ۸۵dB، توان دریافت ضعیف‌ترین سیگنال‌های بیرونی و بازتولید آن با توان بالا را دارند.

تقسیم مهندسی سیگنال

با استفاده از اسپلیترها و کوپلرهای استاندارد، امواج از طریق کابل‌های کواکسیال فوم درایس (Low Loss) به تمامی راهروها و رمپ‌ها هدایت می‌شود.

مدار هوشمند کنترلی (ALC/AGC)

تنظیم خودکار قدرت خروجی دستگاه بر اساس ترافیک کاربران و تغییرات شبکه دکل مادر، جهت جلوگیری از نویز و قطعی ارتباط.

مسیر اجرایی پروژه

مراحل مهندسی و پیاده‌سازی سیستم

۱

امکان‌سنجی فیزیکی

حضور کارشناس در محل پارکینگ، بررسی وضعیت سیگنال بیرون با دستگاه اسپکتروم آنالایزر و شناسایی باند فرکانسی مناسب منطقه.

۲

شبیه‌سازی و طراحی شبکه

محاسبه متراژ کابل‌کشی، تعیین محل دقیق آنتن‌های فرستنده سیمی (Ceiling/Panel) و محاسبه افت مسیر جهت انتخاب دستگاه مرکزی مناسب.

۳

نصب و اجرای زیرساخت

اجرای داکت‌کشی، نصب تجهیزات پسیو، کابل‌کشی کواکسیال و راه‌اندازی استراکچر آنتن گیرنده فضای باز در مناسب‌ترین نقطه.

۴

کالیبراسیون و تحویل

روشن کردن دستگاه، تنظیم گین خروجی، تست بار شبکه با سیم‌کارت‌های مختلف و تحویل پروژه با پوشش پایدار و استاندارد.

تجهیزات صنعتی پیشنهادی برای پروژه‌های متراکم

دستگاه‌های معرفی شده در این بخش، منحصراً برای محیط‌های تجاری، پارکینگ‌های وسیع و سیستم‌های توزیع آنتن (DAS) طراحی شده‌اند.

دستگاه تقویت آنتن موبایل صنعتی ۲ وات (۳ باند فول) | پوشش تضمینی + 4G
صنعتی پایه (۲ وات)

دستگاه تقویت آنتن موبایل صنعتی ۲ وات (۳ باند فول) | پوشش تضمینی + 4G

مناسب برای: سوله‌ها، کارگاه‌ها و انبارها تا ۳۰۰۰ متر

توان خروجی: ۲ وات واقعی باندهای پشتیبانی: 3 باند فول اینترنت 4G LTE: دارد
دستگاه تقویت آنتن موبایل مدل C353 برند Kathrein هوشمند 3 وات
هوشمند پیشرفته (۳ وات)

دستگاه تقویت آنتن موبایل مدل C353 برند Kathrein هوشمند 3 وات

مناسب برای: برج‌های اداری و مجتمع‌های تجاری

برند: کاترین (Kathrein) مدار هوشمند: ALC/AGC پشتیبانی طبقات: چند طبقه اداری
دستگاه تقویت آنتن موبایل صنعتی ۵ وات (جایگزین مدل ۳ وات) - قدرت ۹۵dB
فوق سنگین (۵ وات)

دستگاه تقویت آنتن موبایل صنعتی ۵ وات (جایگزین مدل ۳ وات) - قدرت ۹۵dB

مناسب برای: معادن، تونل‌ها و پروژه‌های عظیم DAS

گین خروجی: ۹۵ دسی‌بل سطح پوشش: ده‌ها هزار متر کاربری: برج‌های ۲۰+ طبقه

جدول مقایسه فنی سیستم‌های صنعتی

مدل و تجهیزاتپوشش تقریبی (بسته به مانع)قدرت و تکنولوژیمناسب برای
سیستم صنعتی ۲ واتتا ۳۰۰۰ مترمربع۲ وات (پشتیبانی 3 باند و 4G)سوله‌ها، انبارها، فضاهای یکپارچه
مدل ۳ وات هوشمند (Kathrein C353)پوشش طبقاتی بالا۳ وات (مدار ALC/AGC)برج‌های اداری، شرکت‌های بزرگ و تجاری
دستگاه صنعتی ۵ وات (۹۵dB)ده‌ها هزار متر / هکتاری۵ وات (گین ۹۵ دسی‌بل)معادن، تونل‌ها، پارکینگ‌های منفی تو در تو
بررسی موردی سیستم اجرا شده

پوشش‌دهی پارکینگ طبقاتی مجتمع تجاری

در این پروژه، به دلیل وجود دیوارهای برشی قطور و حضور در ۴ طبقه زیرزمین (سطح ۳- و ۴-)، سیگنال ورودی به طور کامل قطع می‌شد و عملکرد دستگاه‌های کارتخوان و سامانه‌های هوشمند پارکینگ با اختلال جدی همراه بود.

نوع فضاپارکینگ مجتمع تجاری (۴۵۰۰ متر)
سطح پوشش۴ طبقه منفی (1- تا 4-)
تجهیزاتریپیتر ۵ وات + ۱۶ آنتن داخلی
نتیجهبهبود سیگنال از 120- به 75- dBm

جهت مشاهده ویدیوها و جزئیات بیشتر این پروژه و موارد مشابه، به بخش گالری سایت مراجعه فرمایید.

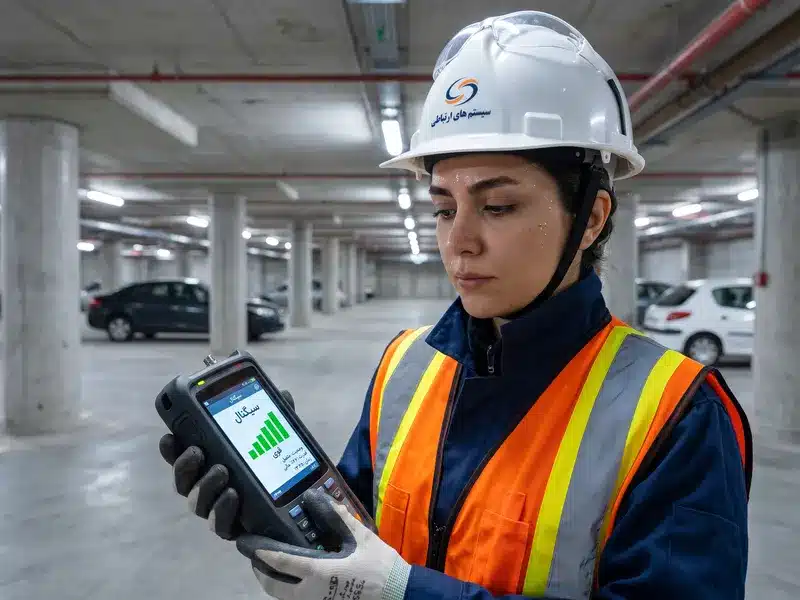

نمونه نصب آنتن مرکزی در پارکینگ

نکات حیاتی پیش از تجهیز پارکینگ و پاساژ به سیستم مخابراتی

محیط‌های پارکینگی و تجاری به دلیل مساحت بالا و ساختار بتنی، نیازمند محاسبات مهندسی دقیق هستند. استفاده از بوسترهای خانگی ارزان‌قیمت در این فضاها، نه تنها مشکل را حل نمی‌کند، بلکه به دلیل ناتوانی در مدیریت بار شبکه، پس از مدت کوتاهی دچار سوختگی یا تولید نویز مخرب می‌شوند.

یکی از مهمترین پارامترها در انتخاب تجهیزات صنعتی، بررسی میزان افت سیگنال در طول مسیر کابل‌کشی است. در پروژه‌هایی با طبقات منفی متعدد، استفاده از کابل‌های کواکسیال استاندارد (نظیر فوم درایس ۱/۲ یا ۷/۸ اینچ) الزامی است تا سیگنال پیش از رسیدن به آنتن‌های فرستنده افت نکند.

پشتیبانی از باندهای فرکانسی متنوع، عامل دیگری در موفقیت پروژه است. از آنجا که کاربران اپراتورهای مختلف (همراه اول، ایرانسل، رایتل) با گوشی‌های متفاوت در یک مرکز تجاری حضور دارند، دستگاه مرکزی باید از ساختار Dual-Band یا Tri-Band با توان خروجی حداقل ۲ وات برخوردار باشد.

همچنین تعبیه مدارهای کنترل هوشمند گین (ALC و AGC) در تقویت‌کننده‌های صنعتی مانند برندهای معتبری نظیر Kathrein بسیار حیاتی است. این مدارها مانع از تداخل سیگنال (Interference) با دکل‌های BTS بیرون شده و پایداری ارتباط را تضمین می‌کنند.

در نهایت، محل قرارگیری آنتن گیرنده بیرونی (Donor Antenna) باید با استفاده از نرم‌افزارهای تحلیل فرکانس و توسط کارشناسان خبره مشخص گردد. یک زاویه اشتباه یا دریافت سیگنال از دکلِ درگیر ترافیک، کل معماری توزیع داخل ساختمان را دچار اختلال می‌سازد.

توصیه اکید تیم مهندسی ما، پرهیز از تصمیم‌گیری بر اساس بودجه‌های غیرمنطقی است. اجرای سیستم‌های تقویت آنتن در مراکز خرید یک سرمایه‌گذاری برای حفظ کیفیت خدمات و امنیت مراجعین به شمار می‌رود.

سوالات متداول

آیا دستگاه‌های معمولی پاسخگوی پارکینگ‌های طبقاتی هستند؟

خیر. دستگاه‌های خانگی توان خروجی بسیار پایینی دارند و برای پوشش مساحت‌های بیش از ۲۰۰ متر طراحی شده‌اند. پارکینگ‌ها به دلیل وسعت زیاد و ترافیک بالا، الزاماً به دستگاه‌های صنعتی (۲ تا ۵ وات) و سیستم توزیع آنتن (DAS) نیاز دارند.

آیا نصب این تجهیزات مشکل اینترنت دستگاه‌های کارتخوان را برطرف می‌کند؟

بله، در صورت استفاده از دستگاه‌های مبتنی بر باندهای فرکانسی 4G/LTE، اینترنت دیتا به صورت کامل و پایدار در محیط پارکینگ برقرار شده و تراکنش‌های بانکی بدون افت سرعت انجام می‌پذیرد.

زمان تقریبی برای اجرای پروژه در یک مجتمع تجاری چقدر است؟

این موضوع بستگی به متراژ و تعداد طبقات منفی دارد. اما معمولاً پس از امکان‌سنجی، پروژه‌های نصب تجهیزات صنعتی بین ۳ تا ۷ روز کاری برای داکت‌کشی، کابل‌کشی و راه‌اندازی زمان نیاز دارند.

چگونه متوجه شویم کدام مدل برای پارکینگ ما مناسب است؟

انتخاب دستگاه بر اساس تحلیل کارشناسان صورت می‌گیرد. اما به طور کلی برای متراژهای زیر ۳۰۰۰ متر از دستگاه ۲ وات، برای مجتمع‌های پرتردد از دستگاه‌های هوشمند ۳ وات و برای پروژه‌های عظیم از مدل‌های ۵ وات استفاده می‌شود.

آیا امواج این دستگاه‌ها برای سلامتی در محیط‌های بسته مضر است؟

خیر. برعکس، زمانی که در طبقات منفی آنتن ضعیف است، گوشی موبایل شما برای یافتن شبکه، بالاترین توان تشعشعی خود را ساطع می‌کند. نصب این تجهیزات باعث می‌شود گوشی با حداقل توان به شبکه متصل شده و تشعشعات مضر به شدت کاهش یابد.

آیا سیگنال تقویت شده از طبقات منفی به بیرون نشت پیدا می‌کند؟

با طراحی اصولی و جانمایی مهندسی آنتن‌های فرستنده سقفی، توان خروجی دقیقاً متمرکز بر نواحی کور داخل کالیبره می‌شود تا از بروز هرگونه تداخل (Interference) با دکل‌های سطح خیابان جلوگیری گردد.

آیا نیاز به مجوز خاصی برای نصب در مجتمع تجاری داریم؟

استفاده از سیستم‌های توزیع داخلی (Indoor DAS) به شرطی که استاندارد توان خروجی را رعایت کرده و نویزی به شبکه مادر ارسال نکنند (دارای سیستم‌های هوشمند ALC باشند)، نیازمند مجوز خارجی نیست و صرفاً توافق هیئت مدیره مجتمع کفایت می‌کند.

هزینه نگهداری این سیستم‌ها در طول سال چقدر است؟

دستگاه‌های مخابراتی صنعتی اصطکاک مکانیکی ندارند و در صورت نصب اولیه استاندارد، نیاز به نگهداری ویژه‌ای ندارند. تنها بررسی دوره‌ای اتصالات کواکسیال و اطمینان از سلامت کابل‌ها در طول زمان پیشنهاد می‌شود.
